| Name: | 2-Achsen-Digitalanzeige für Fräsmaschine | Stichwort: | Digitale Anzeigeeinheit |
|---|---|---|---|
| Anwendung: | Fräs-, Dreh- und Bohrmaschine | Sprachen: | 8 Auswahlmöglichkeiten |
| Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Gewicht: | 2,5 kg |
| Stromversorgung: | 110 V bis 220 V | Ausgangssignal: | TTL |
Verpackung & Lieferung
Einzelpaketgröße: 40x26x18 cm
Verpackungsart: Karton
Nettogewicht: 2,5 kg
Lieferung:
| Menge | 1-10 | 11-50 | 51-100 | ＞100 |
| Geschätzte Zeit (Tage) | 3 | 5 | 7 | 15 |
Die ES-14-Serie ist CE-zertifiziert und wird nach dem TQM (Total Quality Management System) hergestellt. Die
Elektronische Platinen entsprechen den RoHS-Standards.
Technische Spezifikation
| Modell | ES-14 | ||
| Achsennummer | 2 Achsen | ||
| Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signaleingang | TTL | ||
| Stromversorgung | 110 V / 220 V | ||
| Nettogewicht (KGS) | 2.5 | ||
|
Maximaler Eingang |
2 MB Hz | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95 % | ||

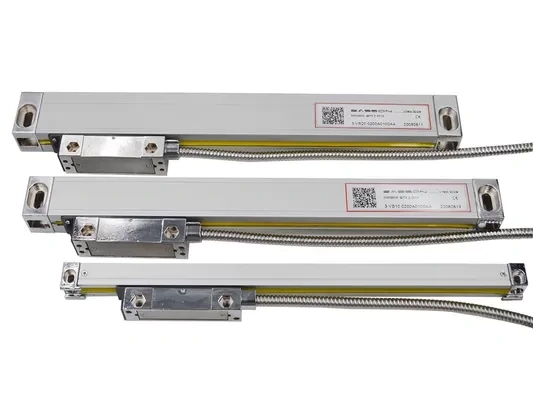

| Eingänge | 3 Optisches Lineal | ||
| EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
EMV-Prüfgeräte
Um sicherzustellen, dass alle Easson DRO-Produkte die standardmäßigen EMV-Spezifikationen erfüllen, verfügen wir über eine vollständige Reihe von EMV-Testgeräten, darunter auch ein ESD-Immunitätstester.
Lineare Leistungstransformatoren haben mehrere Vorteile, die sie für bestimmte Anwendungen zur bevorzugten Wahl machen, insbesondere wenn es auf Stromqualität und Einfachheit ankommt. Hier sind einige der wichtigsten Vorteile:
1. Geräuscharm;
2. Einfaches Design;
3. Hervorragende Spannungsregelung
4. Geringe elektromagnetische Belastung (EMI)
5. Robustheit und Langlebigkeit
6. Hohe Überspannungstoleranz
Aufgrund dieser Eigenschaften eignen sich lineare Leistungstransformatoren besonders für Anwendungen, die eine hohe Zuverlässigkeit, minimale Geräuschentwicklung und eine stabile Stromversorgung erfordern.
Allerdings sind sie im Allgemeinen weniger effizient und größer als ihre Gegenstücke mit Schaltfunktion, was bei Anwendungen, bei denen Größe und Energieeffizienz wichtiger sind, ein Nachteil sein kann.
Daher wird Easson ab dem Jahr 2024 auch den Transformatortyp durch Schaltnetzteile ersetzen.
Easson DRO entspricht den relevanten Normen zur elektromagnetischen Verträglichkeit (EMV) wie folgt:
IEC61000-4-2/GB/T 17799-2: Immunität gegen elektrostatische Entladung (Kontaktentladung 6000 V, Luftentladung 8000 V)
IEC61000-4-4/GB/T 17799-4: Immunität gegen schnelle transiente elektrische Störgrößen (Impulsamplitude 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunität gegen Blitzüberspannungen (Überlagerte Impulsspannungsspitze 2000 V)
Alterungsprüfraum
Alle digitalen Anzeigesysteme von Easson müssen einen Alterungstest mithilfe eines dreiachsigen Signalgenerators durchlaufen. Stellen Sie sicher, dass alle Zählerstände korrekt sind. Außerdem müssen Sie vor der Qualitätskontrolle 72 Stunden lang einen Hochtemperaturtest und einen Belastungstest durchführen.
Produktbeschreibung

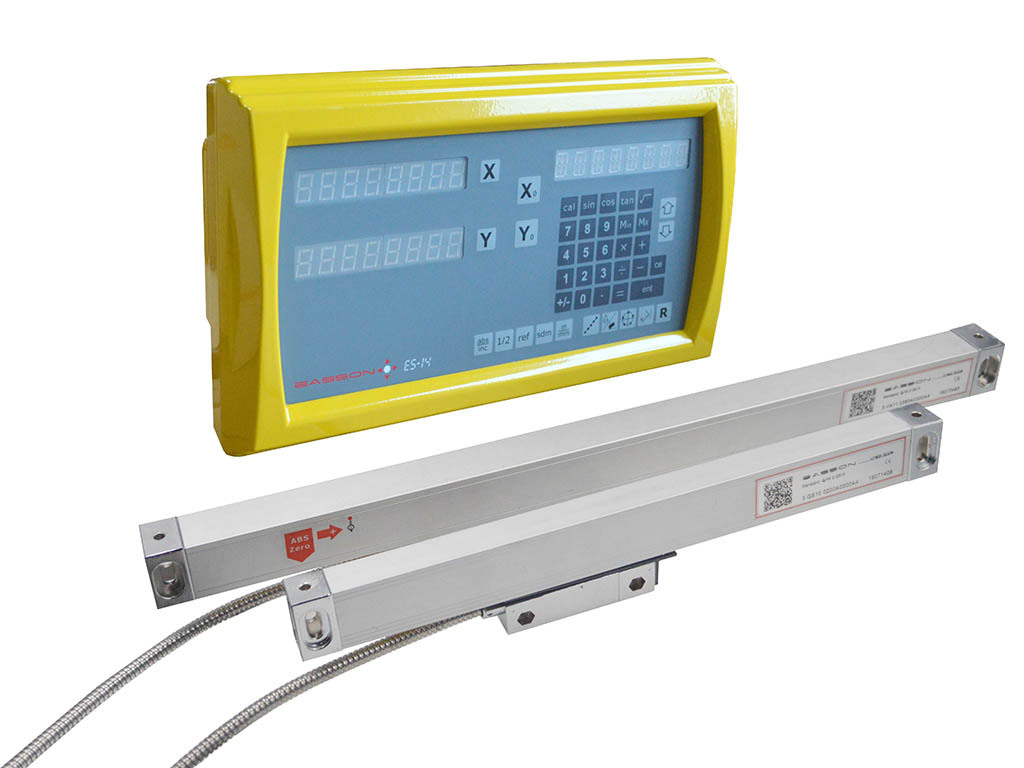

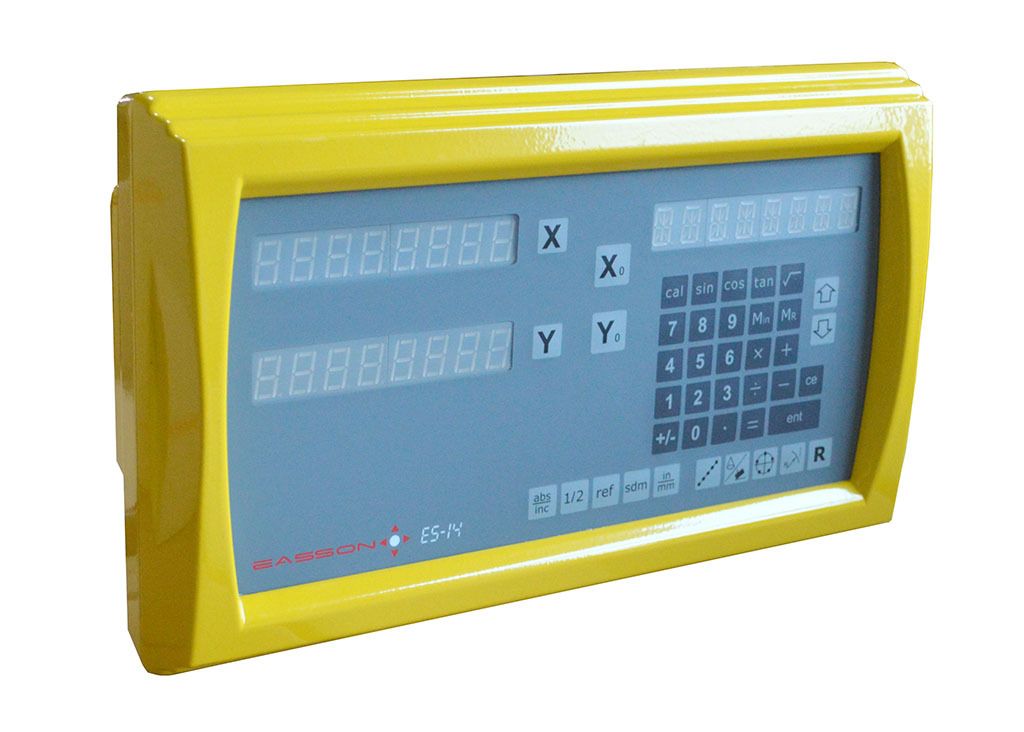

Digitales Anzeigesystem
Die grundlegenden Parameter des ES-14 sind wie folgt:
| Zentrierung (1/2) |
| Metrische / Zoll-Anzeige (mm / Inch) |
| Absolut / Inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Unterdaten) |
| 199 Unterdatum |
| Referenzspeicher (REF) |
| Eingebauter Rechner |
| Teilkreisdurchmesser (PCD) |
| Linienlochpositionierung (LHOLE) |
| Einfache „R“-Funktion |
| Sanfte „R“-Funktion |
| Lineare Fehlerkompensation |
| Nichtlineare Fehlerkompensation |
| Achsengeschwindigkeitsanzeige |
| Radius / Durchmesser |
Anschlussschnittstelle
| STIFT | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL-Signal | --- | 0 V | --- | Masse | --- | A | 5 V | B | R |
| Kabel | --- | Orange | --- | Boden | --- | Gelb |
