VMS Vision CNC-Messmaschine mit Netzwerksteuerungssystemen

Verwendung

Das Bildmesssystem der SPARTAN-Reihe wird häufig in der Maschinenbau-, Elektronik-, Luft- und Raumfahrt-, Automobil-, Militär-, Formenbau- und anderen Branchen zur Präzisionsmessung eingesetzt.

Zeichen- und Messbefehle:

• Punktzeichnung: Zeichnen Sie einen Punkt und notieren Sie seine Koordinate.
• Punktegruppe: Drücken Sie die Leertaste, um mindestens drei Punkte einzugeben, klicken Sie zum Beenden auf die rechte Maustaste. Aus diesen Punkten wird eine Punktegruppe erstellt.
• Linienzeichnung: Geben Sie zwei Punkte ein und klicken Sie mit der rechten Maustaste bis zum Ende, um eine Linie zu erhalten. Geben Sie mindestens drei Punkte ein und klicken Sie mit der rechten Maustaste bis zum Ende, um eine Regressionslinie zu erhalten.
• Kreis zeichnen: Geben Sie mindestens drei Punkte ein und klicken Sie mit der rechten Maustaste, um einen Kreis zu erhalten. Parameter wie Kreismittelpunkt, Radius und Rundheitsverhältnis werden ebenfalls erfasst (im Datenbaum).
• Bogenzeichnung: Geben Sie mindestens drei Punkte ein, den ersten Punkt als Startpunkt, den zweiten Punkt zur Bestimmung der Bogenrichtung und den letzten Punkt als Endpunkt. Klicken Sie mit der rechten Maustaste auf die Endpunkteingabe, um den Bogen zu erhalten. Das Programm berechnet Parameter wie Mittelpunkt, Radius, Länge und Neigung des Bogens.
• B-Spline-Zeichnung: Geben Sie mindestens drei Punkte ein (geben Sie besser mehr Punkte ein, um einen genaueren Spline zu erhalten).
• Rechteck: Geben Sie fünf Punkte ein, um ein Rechteck zu bestimmen: zwei Punkte für die erste Seite, dann geben Sie die restlichen drei Punkte im oder gegen den Uhrzeigersinn ein (ein Punkt auf jeder Seite), das Programm berechnet die Parameter des Rechtecks, beispielsweise den Mittelpunkt, automatisch.
• Polygon: Dieses Symbol wird gedrückt, dann kann der Benutzer Punkte eingeben und mit einem Rechtsklick beenden. Nach Abschluss der Punkteingabe wird automatisch eine Polygonzone angezeigt und ihre Fläche und ihr Umfang werden berechnet.
• Ellipse: Geben Sie mindestens fünf Punkte ein, um eine Ellipse zu erhalten, und ermitteln Sie den Mittelpunkt des Kreises, den großen Radius, den kleinen Radius, die Fläche, den Umfang usw.
• Randpunkt(e) automatisch erfassen: Wenn diese Schaltfläche gedrückt wird, sucht das Programm nach dem Punkt mit dem stärksten Schwarz-Weiß-Kontrast in der Bildzone und macht ihn zum Eingabepunkt. Andernfalls (die Schaltfläche wird nicht gedrückt) verwendet das Programm die Position des Mausklicks als Eingabepunkt.
• Automatische Punktmessung: Bei gedrückter Taste durch Ziehen der Maus eine Linie eingeben, nach der Anpassung mit der linken Maustaste doppelt klicken, das Programm erfasst den Punkt mit dem stärksten Schwarz-Weiß-Kontrast auf der Linie entlang der Pfeilrichtung.
• Automatische Linienmessung: Geben Sie durch Ziehen mit der Maus ein Rechteck ein, passen Sie die Größe und Position des Rechtecks an und klicken Sie dann mit der rechten Maustaste. Das Programm fügt die am besten geeignete Linie automatisch in das Rechteckfeld ein.
• Automatische Kreismessung: Erstellen Sie zwei konzentrische Kreise, indem Sie mit der Maus ziehen, und klicken Sie mit der rechten Maustaste, nachdem Sie die Größe der beiden Kreise angepasst haben. Anschließend fügt das Programm automatisch einen weiteren konzentrischen Kreis in den Ringbereich zwischen den beiden konzentrischen Kreisen ein. Der Pfeil zeigt die Art der Zurückziehung an, von innen nach außen oder von außen nach innen.
• Automatische Bogenmessung: Konzentrischer Kreis wird in konzentrischen Bogen geändert. Punktegruppe mit Box auswählen: Verwenden Sie die linke Maustaste, um ein Feld in der Bildzone mit der Box auszuwählen. Das Programm ruft alle Randpunkte innerhalb des Felds ab und zeigt sie automatisch im Punktegruppenstil an.
• Automatische Linienerkennung: Zeigen Sie mit der Maus auf die Kante, das Programm erstellt automatisch ein Rechteck. Klicken Sie mit der linken Maustaste, um Größe und Position des Rechtecks erneut anzupassen. Klicken Sie abschließend mit der rechten Maustaste, das Programm sucht automatisch die am besten passende Linie innerhalb des Rechtecks. Die Pfeilspitze zeigt die Richtung der gesuchten Kante an.

Steuerungssystem der AR-Serie

• Durch die Verwendung einer Einzelplatinenstruktur lässt sich der Verdrahtungsaufwand erheblich reduzieren und die Zuverlässigkeit verbessern.
• Durch den Einsatz eines speziell entwickelten Prozessors (ASP) lässt sich die Anzahl der elektronischen Schaltkreise und Teile deutlich reduzieren und so die Zuverlässigkeit verbessern.
• Dank der ultraschnellen Leseschaltung für die Gitterskala und dem integrierten EAD (Absolutcode-Decoder) kann die AR-Serie die hochpräzise absolute Skala AS-80 verwenden und bietet so hochpräzise Messungen mit hoher Auflösung.
• Die schnelle, energiesparende und hochpräzise AC-Servosteuerung mit geschlossenem Regelkreis ermöglicht eine Positioniergenauigkeit von bis zu 1 µm.
  um die möglichen Faktoren, die die Wiederholbarkeit der Messung beeinträchtigen, zu minimieren.
• Umfassende 21 Arten hochpräziser geometrischer Stereoraumfehlerkompensation für höchstpräzise Bild- und Sondenmessungen.

Technische Spezifikation

Eigenschaften

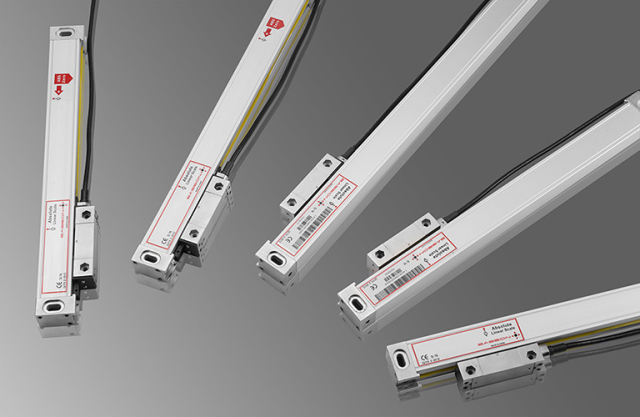

a). Drei Achsen der absoluten linearen Skala mit einer Auflösung von bis zu 0,01 μm sind unabhängig erforscht und entwickelt von Easson.

b). F3 hochpräzises Koaxial-Lichtobjektiv mit geschlossenem Regelkreis und automatischem Zoom.

c). Der speziell entwickelte Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann den Nachteil der instabilen USB-Übertragung beheben.

d). Der hochauflösende SONY CMOS-Sensor des Bildprozessors sorgt dafür, dass das Bild klar und ohne Verschmieren ist.

e). Die nach oben gerichtete Lichtquelle verwendet ein in acht Bereiche unterteiltes, unabhängig steuerbares Beleuchtungssystem und das Leuchtelement verwendet eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern.

f). Unabhängig entwickelte multifunktionale 2D- und 3D-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.

F3 hochpräzises Closed Loop Auto-Zoom-Koaxialobjektiv

1. 3 Millionen Pixel hochauflösendes Objektiv
2. Vollständig geschlossene Servosteuerung, die die durch die Zahnradübertragung verursachte Lücke beseitigt und so die Wiederholgenauigkeit der Maschine deutlich verbessert.
3. Verwendet ein hochpräzises und hochauflösendes ringförmiges Gitterlineal, das von unserem Unternehmen speziell für das F3-Objektiv entwickelt und gestaltet wurde und eine vollständige Positionsrückmeldung im geschlossenen Regelkreis bietet.
4. Das F3-Objektiv verfügt über eine koaxiale Lichtquelle, um das Problem der unzureichenden Beleuchtung beim Messen tiefer Löcher zu lösen.
5. Die vollständig geschlossene Servo-Positionsrückmeldung ermöglicht eine vollautomatische Fokussierung.

21 Aufträge Volumetrische Kompensation

Das Easson Vision Measurement System ist mit dem Netzwerksteuerungssystem der AR-Serie ausgestattet, das 21 Ordnungen der volumetrischen Kompensation umfasst. Es verfügt über eine ultraschnelle lineare Skalenablesung und einen integrierten EAD (Absolutskalendecoder), der die Verwendung der hochpräzisen absoluten Skala AS-80 ermöglicht. Dieses Setup bietet hochgenaue und hochauflösende Messungen.
