| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | VA20 |
| Mindestbestellmenge: | 1 STÜCK |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 5 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 3000 PCS pro Monat |
| Name: | Versiegelter Linearencoder | Messstandard: | 0,02 mm |
|---|---|---|---|
| Maße Länge: | 1300-3000 Mm | Auflösung: | 5 µm |
| Struktur: | Vertikale 5-Lager-Unterstützung | Anwendung: | Hochpräzise Fräs- und Schleifmaschine |
| Ausgangssignal: | TTL | Stichwort: | Lineare Encodersysteme |
| Markieren: |
Vertikaler Linearencoder mit Glasmaßstab,Linearer Encoder mit 0,02 mm Glasskala,Vertikale 5-Lager-Linearmaßstabsmessung |
||
Hochpräziser vertikaler Linear-Encoder-Glasmaßstab mit 6 Federn und digitalem Anzeigesystem
Produktspezifikation
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | ||||||||
| Auflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm pro Länge Spezifikation | Nicht verfügbar | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm pro Länge Spezifikation | |||||||
| Genauigkeit | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1050-2000 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1300-3000 mm | -- | ±10 μm/m | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |

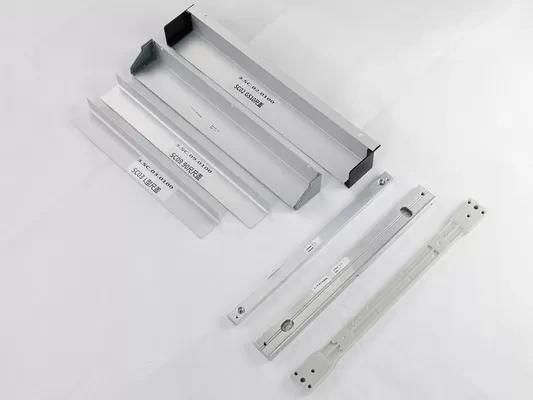

Lineare Skalen variieren je nach Marke in Form und Design, aber alle linearen Skalen haben dieselbe Gesamtstruktur. Die Skala besteht aus einem langen, geraden Stück, das einem Lineal ähnelt, aber manchmal dünner ist. An jedem Ende des Balkens befindet sich eine Montagehalterung. Diese Teile erleichtern die Installation der Skala, sodass jedes Mal ein stabiles und genaues Ablesen möglich ist.
Einbaumaße
VA20 Serie
Anschlussschnittstelle
Der absolute Linearencoder von Easson verwendet vergoldete Stifte, um eine schlechte Verbindung zu vermeiden und Korrosion zu verhindern. Im Inneren des Steckers befindet sich eine kleine Leiterplatte, die es ermöglicht, die absolute Linearskala der VA-Serie in die Laserkompensationsdaten einzubauen und direkt mit unserem LCD-DRO zu verbinden, um eine hohe Messgenauigkeit sicherzustellen.
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
Produktbeschreibung
Fortschrittliches optisches Messsystem
Der Gleitträger der Skalen der VS/VA-Serie verwendet ein 5-Lager-Design und 6 Federn für den optischen Gitterlinearwandler. So wird sichergestellt, dass die VA-Skalen durch die Installation nicht beeinträchtigt werden. Die Feder kann den Winkel anpassen, wenn die Installation durch den Bediener nicht gut für die Ausrichtung ist.
Der Lesekopf passt immer noch optimal auf das Gitterglas, die Genauigkeit der VA-Skala unterscheidet sich völlig von der von GS oder anderen Marken auf dem chinesischen Festland.
Die VA-Skala verfügt über eine kleine Leiterplatte im 9-PIN-Anschluss, in der die Laserkompensationsdaten gespeichert sind. Mit unserer digitalen LCD-Anzeigeeinheit laden die Kompensationsdaten die ECF-Datei (Kompensationsdatei) direkt in den DRO, mit einer Genauigkeit von bis zu ±2 μm.
Alterungstest
Der Lesekopf der optischen Linearwaage von Easson muss vor dem Zusammenbau 24 x 3 Stunden lang eingeschaltet und einem Alterungstest unterzogen werden.
Stellen Sie sicher, dass alle linearen Skalen lange Zeit zuverlässig funktionieren.
100% Laserkalibrierung
Alle Glasmaßstäbe der Linearencoder werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
