| NAME: | Lineare Skalen | STICHWORT: | Maschinenwaagen |
|---|---|---|---|
| Ausgangssignal: | DTTL | Messbereich: | 50 - 3000 Mm |
| Auflösung: | 0,02 µm | Genauigkeit: | ± 3 μm / ±5 μm innerhalb von 500 mm |
| Material: | ABS-Kunststoff | Stromversorgung: | Gleichstrom 5 V |
Produkteinführung

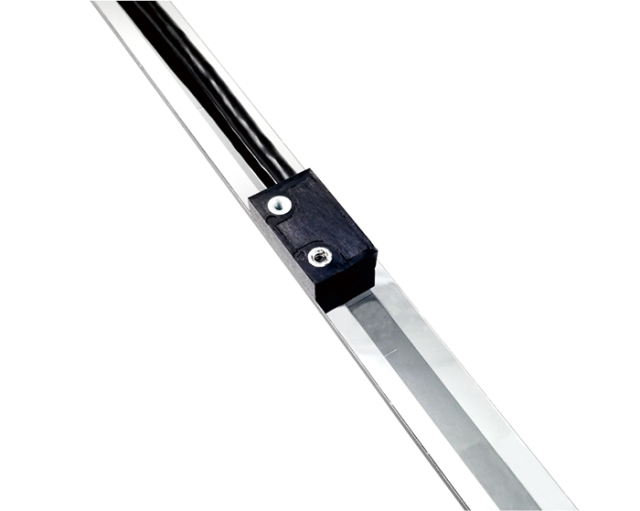

Der sichtbare lineare Maßstab GS65 ist für Hochgeschwindigkeits- und Hochgenauigkeitsanwendungen wie Videomessgeräte, PCB-Bohrmaschinen, Koordinatenmessgeräte, Linearmotoren usw. konzipiert. Das einzigartige, berührungslos kompensierte Phased-Array-Messsystem mit reflektierendem offenem Gitter des GS65 bietet hochpräzise, rückkopplungsfreie Positionsmessungen.
GS65 - Hochpräzise, freiliegende Gitterskala – Vorteile
GS65 ist eine der kleinsten Gittermaßstäbe der Welt und ist mit zwei Arten von Miniatur-Lesekopfgehäusen erhältlich, die jeweils zwei verschiedene Installationsrichtungen ermöglichen und so die Installation Ihres Maßstabs extrem einfach machen.
Die Standardauflösung für GS65 beträgt 0,02 μm (20 Nanometer), die maximale Messgeschwindigkeit bis zu 180 m/min, die Beschleunigung bis zu 4 G.
Produktspezifikation
| Modell | GS65 | |
| Messnorm | 80 μm (0,08 mm) Teilungsabstand Gitterglas | |
| Messsystem | Reflektierendes Phased-Array-Optiksystem | |
| Leserwagen | Berührungsloser offener Gitterrostwagen | |
| Auflösung | 0,02 μm (20 Nanometer) | |
| Mess. Reise | 120 mm | G1: Standardlänge: 120 mm, Zuschnitt nach Wunsch möglich |
| 500 mm | G2: Standardlänge: 500 mm, Zuschnitt nach Wunsch möglich | |
| 1000 mm | G2: Standardlänge: 1000 mm, Zuschnitt nach Wunsch | |
| 1200 - 3000 mm | G3: Alle 200 mm gemäß Spezifikation | |
| Genauigkeit | 50 - 500 mm | ±3 μm / ±5 μm |
| 550 - 1000 mm | ±5 μm / ±10 μm | |
| 1200 - 3000 mm | ±10 μm / m | |
| Hysterese | In der Genauigkeit enthalten | |
| Höchstgeschwindigkeit | 180 m/min | |
| Liefern | Gleichstrom 5 V ± 5 % | |
| Ausgangssignal | CPE-Bus serielle Datenschnittstelle | |
| Ausgangsanschluss | DSUB 9 | |
Beim GS65 stehen drei Messgenauigkeitsstufen zur Auswahl: ±3 μm, ±5 μm und ±10 μm.
Installation
Der GS65 verwendet einen kleinen Lesekopf, um die Installation Ihrer Waage zu vereinfachen und zu erleichtern. Darüber hinaus bietet er zwei Arten von Montageoptionen für das Lesekopfgehäuse, sodass Sie die für Ihre Anforderungen beste Lösung auswählen können.
TIPPE A
TYP B
Gitterglasabmessung
| Glasdimension | Höhe (mm) | Dicke (mm) | Messweg (mm) |
| G1 | 6.2 | 1.0 | 120 |
| G2 | 12 | 2.0 | 500 / 1000 |
| G3 | 12 | 3.0 | 1200 - 3000 |
Es gibt drei Arten von Gitterglasabmessungen in der GS65-Serie: 6,2 mm x 1 mm Glas, 12 mm x 2 mm Glas und 12 mm x 3 mm Glas.
Anschlussschnittstelle
DSUB 9PIN
| STIFT | TTL | |
| Signal | Kabel | |
| 1 | A- | Gelb |
| 2 | 0 V | Weiß |
| 3 | B- | Rot |
| 4 | Masse | Silber |
| 5 | R- | Schwarz |
| 6 | A | Grün |
| 7 | 5 V | Braun |
| 8 | B | Blau |
| 9 | R | Grau |
