| Name: | Video-Messmaschine | Stichwort: | Video-Messsystem |
|---|---|---|---|
| Messgenauigkeit: | (1,5+L/200) μm | Messweg: | 300 x 200 x 200 mm |
| CCD: | Hochauflösender 1/2'' CMOS CCD | Bildschirmauflösung: | 0,01 μm absolute Skala |
| Betriebsmodell: | Automatisch | Wiederholbarkeit: | 0,002 mm |

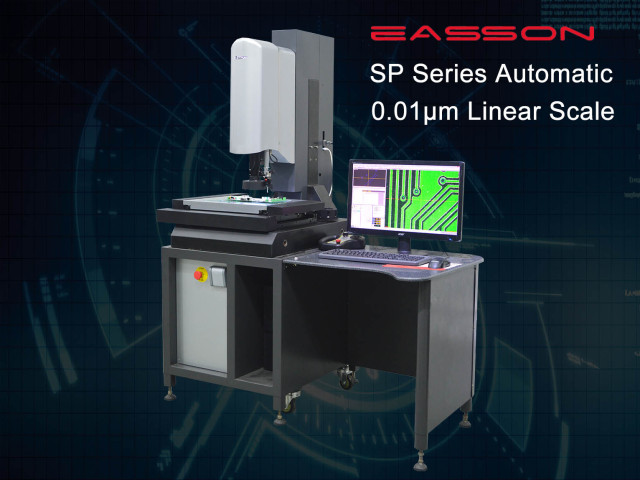

SP-3020 Automatische Vision-Video-Messgeräte mit 3-Achsen-0,01-μm-Absolutlinearskala
Geräteanwendungen
Die Videomessmaschine SPARTAN 3020 wird häufig in verschiedenen Bereichen der Präzisionselektronik, Wafertechnologie, bei Schneidwerkzeugen, Kunststoffen, Federn, Stanzteilen, Verbindungselementen, Formen, im Militär, beim zweidimensionalen Kopieren, Zeichnen, in der technischen Entwicklung, in der Metall-Kunststoff-Industrie, bei Leiterplatten, leitfähigem Gummi, in der Pulvermetallurgie, bei Schrauben, Uhrenteilen, Mobiltelefonen, in der Pharmaindustrie, bei Glasfasergeräten, im Automobilbau, in der Luft- und Raumfahrt, an Universitäten, in wissenschaftlichen Forschungsinstituten und auf anderen Gebieten eingesetzt und verfügt über ein breites Anwendungsspektrum.
Arbeitsprinzip
Wenn ein Werkstück auf den Arbeitstisch gelegt wird, wird sein Bild erfasst und durch Durchstrahlung oder Reflexion der Beleuchtung des Geräts auf den Computer übertragen. Anschließend kann der Benutzer mithilfe von Softwarefunktionen wie Video, Messen zusammen mit der Verschiebung des Arbeitstisches und Koordinatenerfassung Messungen wie Kreise, Linien und Abstände zum Werkstück durchführen.
Technische Spezifikation
| Modell | SP-3020 | SP-4030 | SP-6050 |
| Messweg (mm) | 300x200x200 | 400x300x250 | 600x500x300 |
| Gesamtabmessungen (mm) | 1200 x 720 x 1600 | 1250 x 900 x 1600 | 1350 x 1000 x 1850 |
| Größe des Arbeitstischglases (mm) | 339x239x10 | 439x339x12 | 648 x 548 x 18 |
| Gewicht (kg) | 280 | 410 | 1700 |
| Max. Tischbelastung (kg) | 30 | 30 | 30 |
| Messgenauigkeit (μm) | 1,5+L/200 | 2+L/150 | |
| Wiederholbarkeit( μm ) | 2 | ||
| Vergrößerung | Optische Vergrößerung 0,7-4,5X, Bildvergrößerung 20-125X | ||
| Achsenanzeigeauflösung | 0,00001 mm (0,01 μm) | ||
| Lichtsystem | Acht Bereiche nach oben Lichtquelle mit zwei Laser-Positionierungssystem | ||
| Betriebsmodell | Automatisch, Steuerung per Maus, Joystick oder Tastatur | ||
| Linse | Automatischer Zoom, automatischer Fokus, optisches Koaxialobjektiv | ||
| Vision-System | Hochauflösende 1/2'' CMOS Global Shutter Kamera | ||
Eigenschaften
1. Die 3 X-/Y-/Z-Achsen der Absolute Linear Scale werden unabhängig erforscht und entwickelt und verfügen über eine Auflösung von bis zu 0,01 μm
2. F3 Hochpräzises Closed-Loop-Autozoomobjektiv.
3. Ein speziell entwickelter Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann die Nachteile der instabilen USB-Übertragung beheben.
4. Hochauflösender SONY CMOS-Sensor des Bildprozessors sorgt für ein klares Bild ohne Verschmieren.
5. Die Aufwärtslichtquelle verwendet ein in acht Bereiche unterteiltes, unabhängig steuerbares Beleuchtungssystem und das Leuchtelement verwendet eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern.
6. Multifunktions-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.
F3 Hochpräzises Closed Loop Auto-Zoom-Objektiv
In Kombination mit der hochpräzisen, hochauflösenden Ringskala, die von Easson für das F3-Objektiv entwickelt und konstruiert wurde, einer vollständigen Positionsrückmeldung im geschlossenen Regelkreis und der koaxialen Beleuchtungsfunktion wird der durch den Zahnradübertragungsspalt verursachte Bildwiederholfehler eliminiert, um die Wiederholbarkeit der Gesamtmessung zu verbessern.
21 Aufträge Volumetrische Kompensation
Die Easson Vision-Messmaschine wird mit dem Netzwerksteuerungssystem der AR-Serie verwendet, das eine volumetrische Kompensation von 21 Ordnungen umfasst. Mit ultraschneller linearer Encoder-Ablesung und integriertem EAD (Absolutskalen-Decoder) kann das System der AR-Serie die hochpräzise absolute Skala AS-80 verwenden und bietet so hochgenaue und hochauflösende Messungen.
2D / 3D M Mehrfach Messung
Die Bildverarbeitungsmessgeräte der drei Serien von Easson können mit dem hochpräzisen Tastkopf von Renishaw aus Großbritannien für 2D-/3D-Mehrfachmessungen zusammenarbeiten. Die 3D-Messung des Tastkopfs kann mit der 2D-Messung des Bildverarbeitungssystems kombiniert werden. Das gleiche Koordinatensystem wird in perfekter und einfacher Kombination für 2D-/3D-Messungen verwendet.
