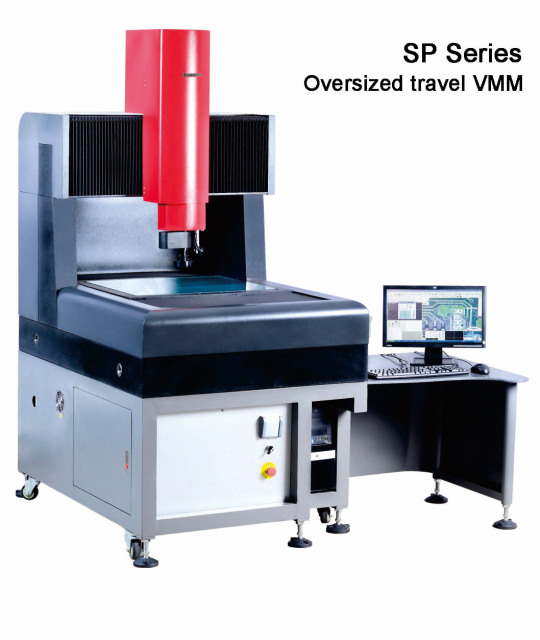

Easson Oversize Travel Vision Messsystem

Das Easson Oversize Travel Vision Messsystem ist ein modernes optisches Messgerät für hochpräzise Messungen. Dank seines robusten Designs und modernster Technologie gewährleistet dieses System außergewöhnliche Genauigkeit und Zuverlässigkeit und ist damit die perfekte Wahl für die Qualitätskontrolle in verschiedenen Branchen.

Hauptmerkmale

Unser System bietet einen großen Verfahrbereich, hochauflösende Bilder und intuitive Software und ermöglicht Benutzern ein nahtloses Messerlebnis. Die robuste Konstruktion und die benutzerfreundliche Oberfläche verbessern die Effizienz und Benutzerfreundlichkeit zusätzlich.

Das Easson Vision Measurement System eignet sich ideal für die Automobil-, Luft- und Raumfahrt-, Elektronik- und andere Fertigungsbranchen und kann komplexe Messaufgaben mit Leichtigkeit bewältigen und dabei konsistente und präzise Ergebnisse gewährleisten.

Produkteinführung

Das Vision Measurement System der SPARTAN-Serie wurde speziell für umfangreiche, sich wiederholende Messaufgaben entwickelt und bietet schnelle, effiziente und robuste Funktionalität. Die drei Achsen der SP-Serie nutzen das Easson AC-Servomotorsystem, das in der Branche für seine Zuverlässigkeit bekannt ist und schnelle und zuverlässige Messungen gewährleistet.

Es handelt sich in erster Linie um ein 2D-Messinstrument, es kann jedoch auch als Videomesssystem für 3D-Messungen verwendet werden. Mit diesem Gerät kann der Benutzer einen Kontrast zwischen realen Objekten und Designs herstellen und es ermöglicht außerdem das Messen, Prüfen, Kompensieren und Reverse Engineering von Designs – alles mit einer Maschine.

Produktvorteile

1. Hohe Präzision : Gewährleistet genaue Messungen für verschiedene Anwendungen.
2.Großer Reisebereich : Geeignet für eine Vielzahl von Messaufgaben.
3. Benutzerfreundliche Schnittstelle : Vereinfacht die Bedienung und steigert die Effizienz.
4. Langlebige Konstruktion : Konstruiert, um rauen Industrieumgebungen standzuhalten.
5.Vielseitige Anwendungen : Geeignet für zahlreiche Branchen, darunter Automobil-, Luft- und Raumfahrt- und Elektronikindustrie.

Arbeitsprinzip

Vision Measuring Machines (VMM) arbeiten nach dem Prinzip der optischen berührungslosen Messung und kombinieren hochauflösende Kameras, präzise Optik und fortschrittliche Software, um die Abmessungen von Objekten zu messen. So funktioniert es normalerweise:

1. Bilderfassung : Das VMM verwendet eine Kamera, um Bilder des auf seinem Arbeitstisch platzierten Objekts aufzunehmen. Beleuchtungstechniken wie Hintergrundbeleuchtung, Koaxiallicht und Oberflächenlicht verbessern die Sichtbarkeit von Merkmalen und Kanten.

2. Optisches System : Die Maschine verfügt häufig über ein Zoomobjektivsystem, mit dem die Vergrößerung angepasst werden kann, um verschiedene Teile des Objekts in verschiedenen Maßstäben zu erfassen. Diese Flexibilität ist entscheidend für die Messung von Objekten mit komplexen Geometrien oder kleinen Merkmalen.

3. Messsoftware : Das aufgenommene Bild wird mithilfe einer Messsoftware verarbeitet. Diese Software analysiert die Bilder, um anhand von Variationen in Lichtintensität und Farbe Kanten, Konturen und andere Merkmale zu erkennen.

4. Kalibrierung : Die Kalibrierung ist für die Gewährleistung der Genauigkeit unerlässlich. Die Maschine verwendet bekannte Standards oder Skalen, um das Messsystem zu kalibrieren und optische Verzerrungen oder Fehler zu korrigieren.

5. Datenverarbeitung : Sobald Merkmale erkannt wurden, berechnet die Software Abmessungen wie Entfernungen, Winkel, Radien usw. Fortgeschrittene Algorithmen können diese 2D-Messungen in 3D-Modelle umwandeln, wenn das Gerät 3D-Messungen unterstützt.

6. Ausgabe : Die Ergebnisse können zur weiteren Analyse oder zum Vergleich mit Designparametern in verschiedenen Formaten ausgegeben werden. Zu den Formaten gehören häufig CAD-Dateien, PDFs und Tabellenkalkulationen.

Technische Spezifikation

Eigenschaften

a). Die drei X-/Y-/Z-Achsen der Absolute Linear Scale werden unabhängig erforscht und entwickelt, mit einer Auflösung von bis zu 0,01 μm

b). F3 hochpräzises Closed-Loop-Autozoomobjektiv.

c). Der speziell entwickelte Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann den Nachteil der instabilen USB-Übertragung beheben.

d). Der hochauflösende SONY CMOS-Sensor des Bildprozessors sorgt dafür, dass das Bild klar und ohne Verschmieren ist.

e). Die nach oben gerichtete Lichtquelle verwendet ein in acht Bereiche unterteiltes, unabhängig steuerbares Beleuchtungssystem und das Leuchtelement verwendet eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern.

f). Unabhängig entwickelte multifunktionale 2D- und 3D-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.

Produkte

F3 hochpräzises Closed Loop Auto-Zoom-Koaxialobjektiv

In Kombination mit der hochpräzisen, hochauflösenden Ringskala, die von Easson für das F3-Objektiv entwickelt und konstruiert wurde, und der vollständig geschlossenen Positionsrückmeldung wird der durch den Zahnradübertragungsspalt verursachte Bildwiederholfehler eliminiert, um die Wiederholbarkeit der Gesamtmessung zu verbessern.

Die drei Achsen der SPARTAN-Serie verwenden das AC-Servomotorsystem, das in der Branche als eines der zuverlässigsten Systeme anerkannt ist, um hohe Geschwindigkeiten und zuverlässige Messungen zu gewährleisten.

21 Aufträge Volumetrische Kompensation

Das Easson Vision-Messsystem wird mit dem Netzwerksteuerungssystem der AR-Serie verwendet, das eine volumetrische Kompensation von 21 Ordnungen, eine ultraschnelle lineare Skalenablesung und einen integrierten EAD (Absolutskalendecoder) umfasst, wodurch das System der AR-Serie die hochpräzise absolute Skala AS-80 verwenden kann und so eine hochgenaue und hochauflösende Messung ermöglicht.

Über uns - Easson

Bei Easson begann unsere Reise mit einer Leidenschaft für Präzision und Innovation im Bereich der Messtechnik. Gegründet mit dem Anspruch, Spitzenleistungen zu erbringen, haben wir uns zu einem führenden Anbieter hochwertiger optischer Messsysteme entwickelt. Unsere hochmodernen Produkte sind darauf ausgelegt, die vielfältigen Anforderungen verschiedener Branchen zu erfüllen und Genauigkeit, Zuverlässigkeit und Effizienz zu gewährleisten.

Unser Team engagierter Fachleute arbeitet unermüdlich an der Entwicklung hochmoderner Technologien, die es Unternehmen ermöglichen, ihre Qualitätskontrollziele zu erreichen. Wir glauben an kontinuierliche Verbesserung und streben danach, die Erwartungen unserer Kunden zu übertreffen.

Unsere Geschichte

Eassons Geschichte ist geprägt von Engagement für technologischen Fortschritt und Kundenzufriedenheit. Im Laufe der Jahre haben wir in Forschung und Entwicklung investiert, was zu einer Reihe von Produkten geführt hat, die neue Maßstäbe in der Branche setzen. Unsere Bildmesssysteme werden von führenden Unternehmen weltweit eingesetzt, ein Beweis für unser unermüdliches Engagement für Qualität und Innovation.

Unsere Aufgabe

Unsere Mission ist es, innovative und zuverlässige Messlösungen bereitzustellen, die die Produktivität und Produktqualität unserer Kunden steigern. Wir wollen an der Spitze der Messtechnik stehen und die Grenzen des Möglichen kontinuierlich erweitern.

Warum uns wählen?

Wenn Sie sich für Easson entscheiden, entscheiden Sie sich für einen Partner, der sich Ihrem Erfolg verschrieben hat. Unsere Produkte sind anwenderorientiert konzipiert und bieten intuitive Schnittstellen, eine robuste Konstruktion und unübertroffene Präzision. Wir legen Wert darauf, außergewöhnlichen Kundensupport zu bieten und sicherzustellen, dass unsere Kunden die bestmöglichen Lösungen für ihre Messanforderungen erhalten.

Entdecken Sie unsere Produktpalette und erfahren Sie, wie Easson Ihnen helfen kann, Ihre Qualitätskontrollziele zu erreichen. Begleiten Sie uns auf unserem Weg der Innovation und Exzellenz.

FAQ

1. Wer wir sind?

Easson ist ein Hersteller, der Präzisionsmessgeräte entwickelt und fertigt, z. B. CNC-Bildmesssysteme, optische Profilprojektoren, digitale Anzeigesysteme (DRO), CNC-Linearencoder-Glasmaßstäbe.

2. Wie können wir Qualität garantieren?
Wir implementieren das Total Quality Management (TQM)-System seit mehr als 20 Jahren in unserer Fabrik in China. Strenge Kontrolle der Produktionsprozesse und Qualitätsaufzeichnungen sowie Arbeitsschulungen,
außerdem werden Alterungstests der Produkte usw. durchgeführt. All dies soll sicherstellen, dass die Qualitätssicherung stets in allen Produktionsprozessen umgesetzt wird.

3. Wie kann die Maschine eine hochgenaue Messung erreichen?

a) Absoluter Linearencoder mit hoher Auflösung 0,01 Mikrometer

b) F3 Hochpräzises Closed-Loop-Autozoomobjektiv mit Koaxiallicht.

c) Hochauflösender SONY CMOS-Sensor des Bildprozessor-CCD

d) Eingebaute volumetrische Kompensation 21 Ordnungen

4. Gewährleistung:
Für alle von uns angebotenen Produkte gilt eine Haltbarkeit von 13 Monaten (ab Versanddatum).

5. Technischer Support:
Wir verfügen über ein professionelles technisches Supportteam für das After-Sales-Service-System. Wenn Sie technische Probleme haben, zögern Sie bitte nicht, uns zu kontaktieren.

6. Lieferung:
Die Produktionszeit beträgt 30 Tage, die Versandzeit per Seefracht 28 Tage.

7. Zahlung:
Standardmäßig erfolgt die Zahlung zu 100 % per T/T vor dem Versand. Für andere Zahlungsbedingungen kontaktieren Sie uns bitte.
