| Name: | Digitale Skalenanzeige | Stichwort: | Dro für Drehmaschine |
|---|---|---|---|
| Verwendung: | Fräsmaschine, Drehmaschine, Schleifmaschine, Bohrmaschine | Sprachen: | 20 Auswahlmöglichkeiten |
| Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Bruttogewicht: | 3 kg |
| Stromversorgung: | Wechselstrom 110 V – 220 V | Ausgangssignal: | TTL |
Produktdetails

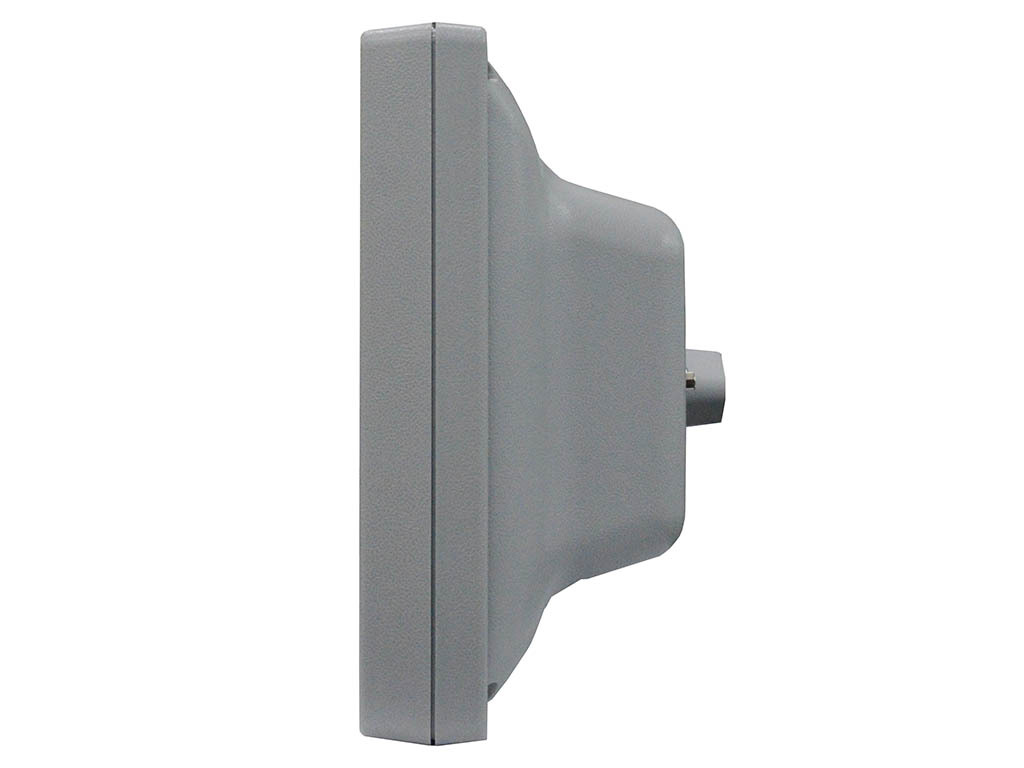

Die Digitalanzeige der EA-Serie „Alles in einem und mit allen Optionen“ wurde von Easson für die Markteinführung im Jahr 2020 entwickelt. Bei der EA-926 ist es tatsächlich möglich, die gewünschte Anwendung (Fräsen, Drehen, Ausbohren, Schleifen, Drahtschneiden) direkt während der DRO-Einrichtung auszuwählen.
In Verbindung mit linearen Skalen zeigen die Anzeigen der EA-Serie den Wert von Bewegungen präzise an und erleichtern NC/CNC-Operationen. Dies ist ein unverzichtbares Werkzeug für alle, die ein zuverlässiges, effizientes und kostengünstiges digitales Anzeigegerät benötigen.
Technische Spezifikation
| Modell-Nr | EA-926 | ||
| Achse | 3 Achsen | ||
| Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signaleingang | TTL | ||
| Stromversorgung | 110 V / 220 V | ||
| Nettogewicht (KGS) | 2 | ||
|
Maximaler Eingang |
2 MB Hz | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95 % | ||
| Eingänge | 3 optische Glasskalen | ||
| EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
EMV-Prüfgeräte
Jedes Digital Readout-Produkt von Easson muss die EMV-Spezifikationen erfüllen und wir nutzen einen vollständigen Satz von EMV-Testgeräten zur ESD-Immunitätsprüfung, um die elektromagnetische Verträglichkeit zu beurteilen.
Easson DRO entspricht den relevanten Normen zur elektromagnetischen Verträglichkeit (EMV) wie folgt:
IEC61000-4-2/GB/T 17799-2: Immunität gegen elektrostatische Entladung (Kontaktentladung 6000 V, Luftentladung 8000 V)
IEC61000-4-4/GB/T 17799-4: Immunität gegen schnelle transiente elektrische Störgrößen (Impulsamplitude 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunität gegen Blitzüberspannungen (Überlagerte Impulsspannungsspitze 2000 V)
Alterungsprüfraum
Alle digitalen Anzeigesysteme von Easson müssen einen Alterungstest mithilfe eines dreiachsigen Signalgenerators durchlaufen. Stellen Sie sicher, dass alle Zählerstände korrekt sind. Vor der Qualitätskontrolle müssen Sie außerdem 72 Stunden lang einen Hochtemperaturtest und einen Belastungstest durchführen.
Digitales Anzeigesystem
Die grundlegenden Parameter sind wie folgt:
| Zentrierung (1/2) |
| Metrische / Zoll-Anzeige (mm / Inch) |
| Absolut / Inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Unterdaten) |
| 199 Unterdatum |
| Referenzspeicher (REF) |
| Eingebauter Rechner |
| Teilkreisdurchmesser (PCD) |
| Linienlochpositionierung (LHOLE) |
| Einfache „R“-Funktion |
| Sanfte „R“-Funktion |
| Lineare Fehlerkompensation |
| Nichtlineare Fehlerkompensation |
| Achsengeschwindigkeitsanzeige |
| Radius / Durchmesser |
| Z-Achsen-Summierung |
Paket enthalten:
1. 3-Achsen-Zähler 1 Satz

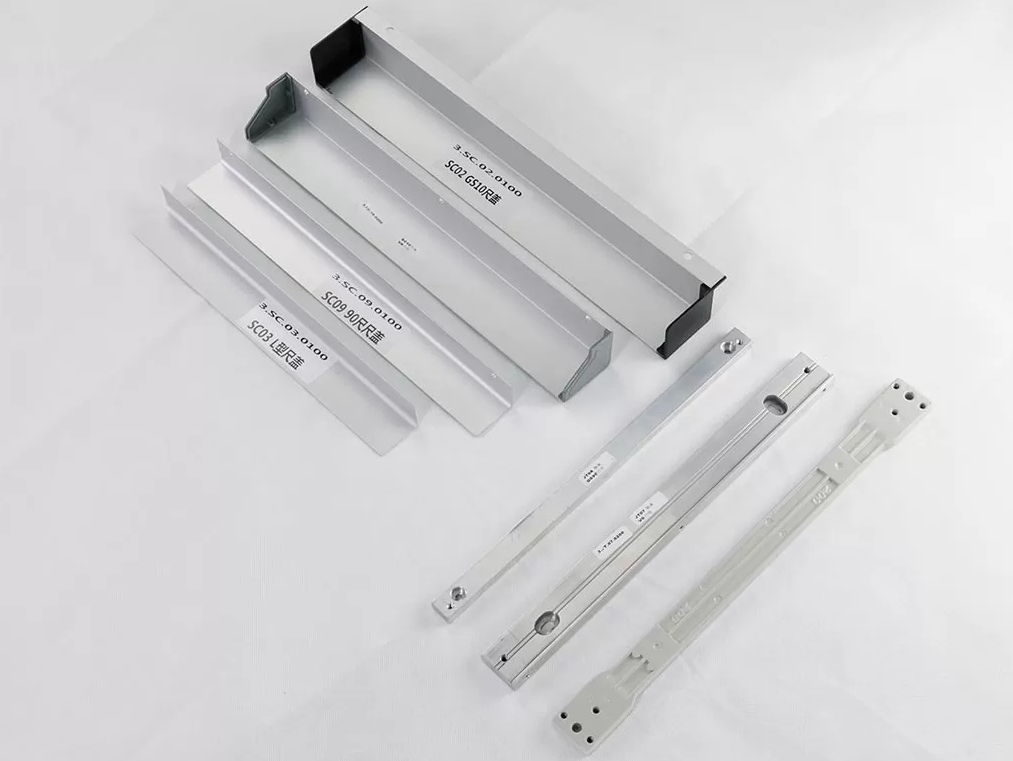

2. DRO-Standardarm und Halterungssatz, 1 Satz (Fräs-, Drehmaschinen- und Schleifmaschinenanwendungen als Option)
3. Stromkabel 1 STK
4. Handbuch 1 PCS
Lieferung:
Für kleine Mengen empfehlen wir den Versand der Waren per Fedex oder DHL etc. Express. Die geschätzte Lieferzeit beträgt 3 - 10 Tage
Bei großen Mengen können wir per Seefracht und Luftfracht versenden. Die Lieferzeit für Seefracht beträgt 30 Tage, für Luftfracht 7-10 Tage.
Garantie:
Alle von uns gelieferten Produkte sind 13 Monate haltbar (ab Versanddatum).
Technische Unterstützung:
Wir verfügen über ein professionelles technisches Supportteam für das After-Sales-Service-System. Wenn Sie technische Probleme haben, zögern Sie bitte nicht, uns zu kontaktieren.
Zahlung:
Standardmäßig erfolgt die Zahlung zu 100 % per T/T vor dem Versand. Wenn Sie andere Zahlungsbedingungen wünschen, kontaktieren Sie uns bitte.
