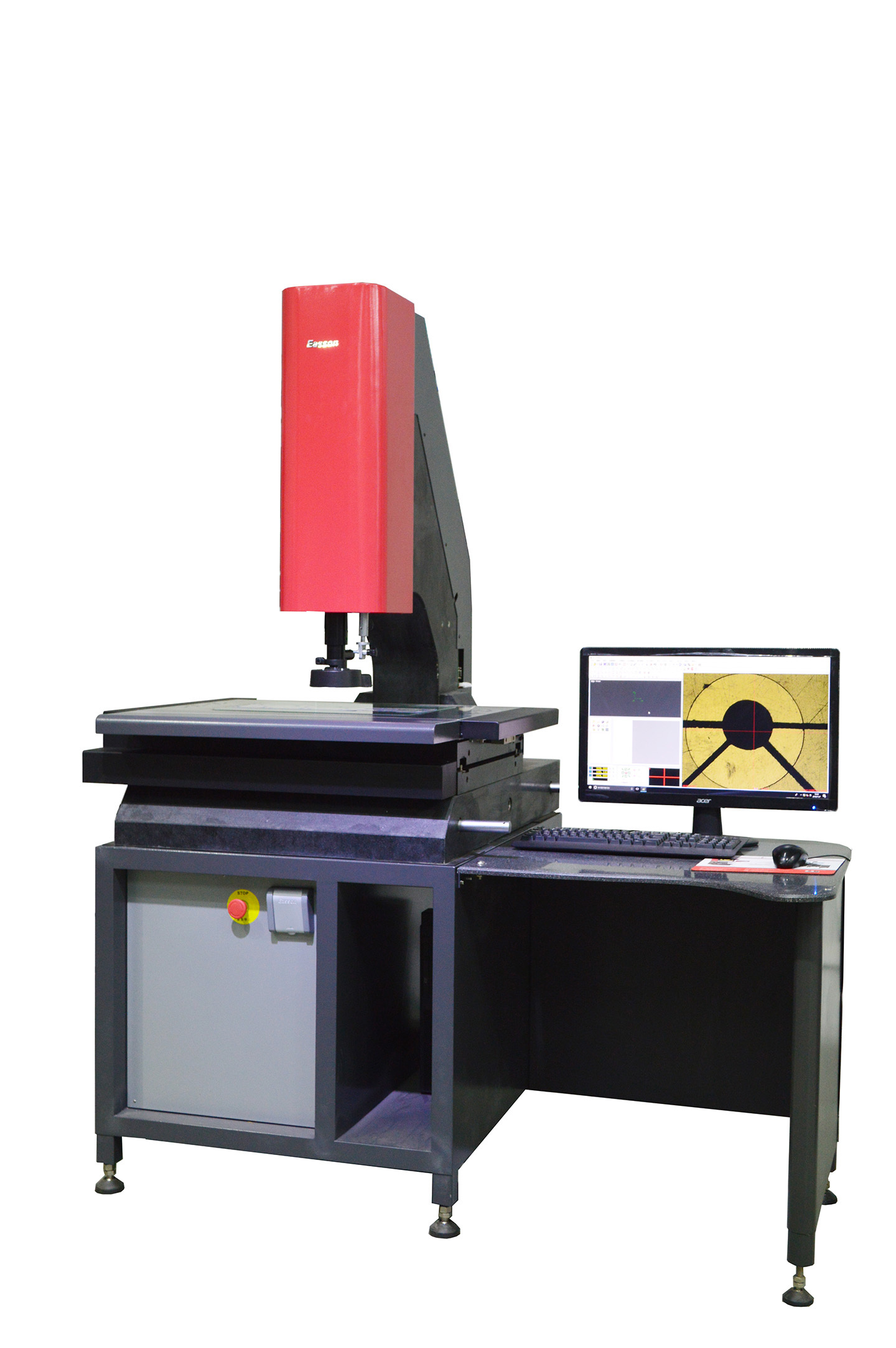

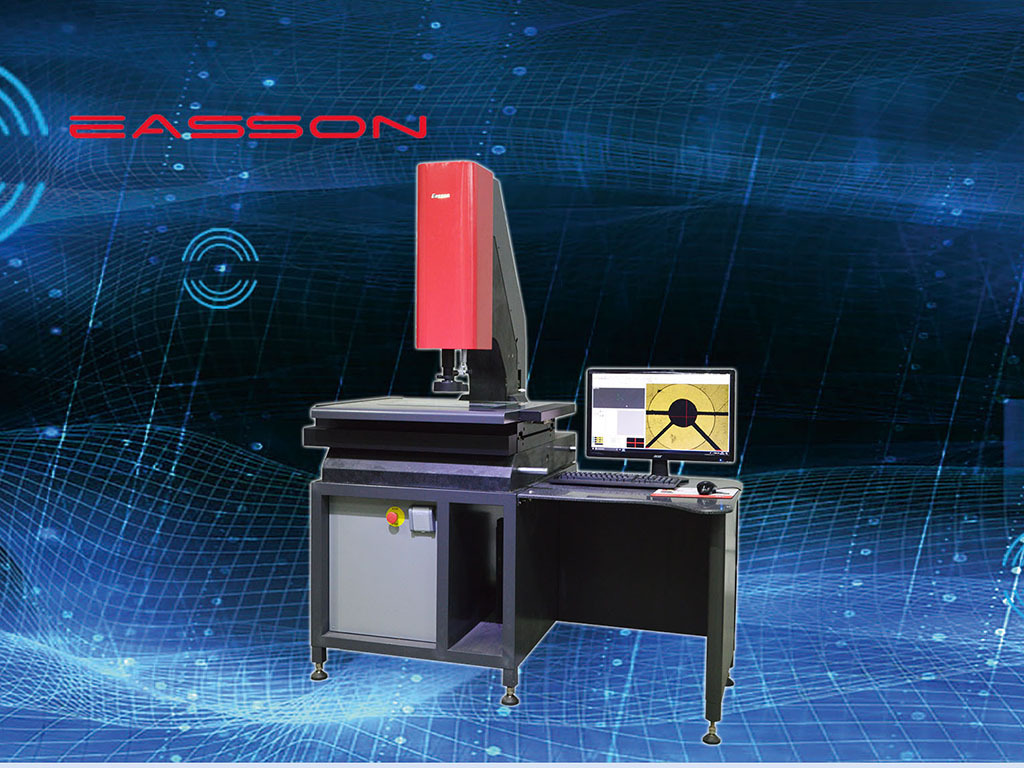

Mobiles Bildschirm-Automatisches optisches CNC-Vision-Messsystem

Produkteinführung

Das automatische Videomesssystem der AT-Serie ist speziell für wiederholte Messungen im großen Maßstab konzipiert; es ist schnell, effizient und leistungsstark.

Die Funktionen des VMM-Steuerungssystems von AR-3 sind wie folgt:

• Verwendet einen speziell entwickelten Prozessor (ASP), um die Anzahl der elektronischen Schaltkreise und Teile deutlich zu reduzieren und so die Zuverlässigkeit zu verbessern.
• Durch die Verwendung einer Einzelplatinenstruktur lässt sich der Verdrahtungsaufwand erheblich reduzieren und die Zuverlässigkeit verbessern.
• Schnelles, energiesparendes und hochpräzises AC-Servosteuerungssystem mit vollständig geschlossenem Regelkreis, das eine Positioniergenauigkeit von bis zu 1 μm ermöglicht, um die möglichen Faktoren, die die Wiederholbarkeit der Messung beeinträchtigen, zu minimieren.
• 21 Ordnungen hochpräziser geometrischer Stereo-Raumfehlerkompensation.

Technische Spezifikation

Merkmale

• Die X-, Y- und Z-Achse der absoluten linearen Skala ist unabhängig erforscht und entwickelt mit einer Auflösung von bis zu 0,01 μm.
• F3 Hochpräzises Closed-Loop-Autozoomobjektiv.
• Der speziell entwickelte Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann die Nachteile der instabilen USB-Übertragung beheben.
• Hochauflösender SONY CMOS-Sensor des Bildprozessors sorgt für ein klares Bild ohne Verwischungen.

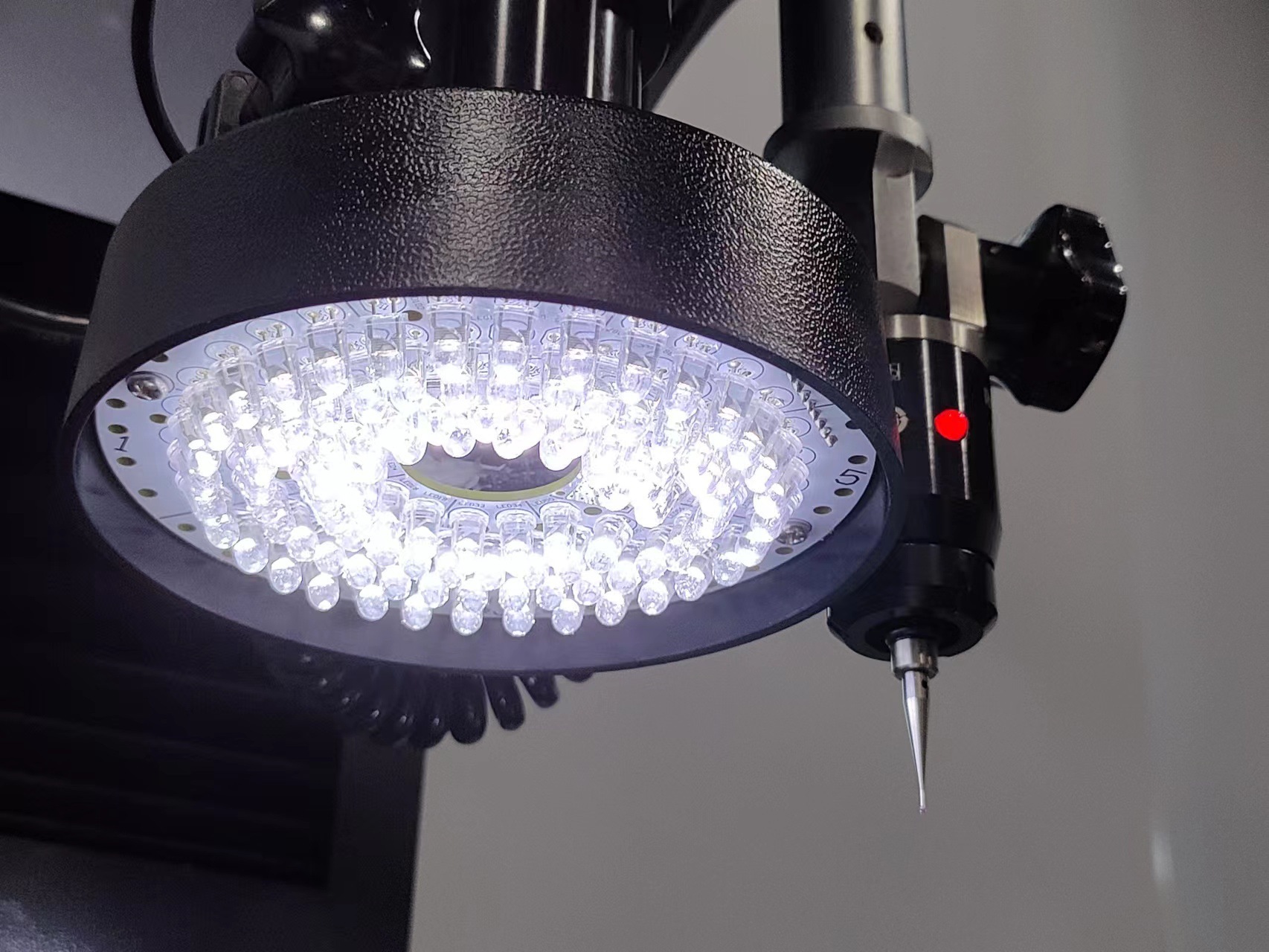

• Die nach oben gerichtete Lichtquelle nutzt ein in acht Bereiche unterteiltes, unabhängig steuerbares Beleuchtungssystem und das Leuchtelement nutzt eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern.

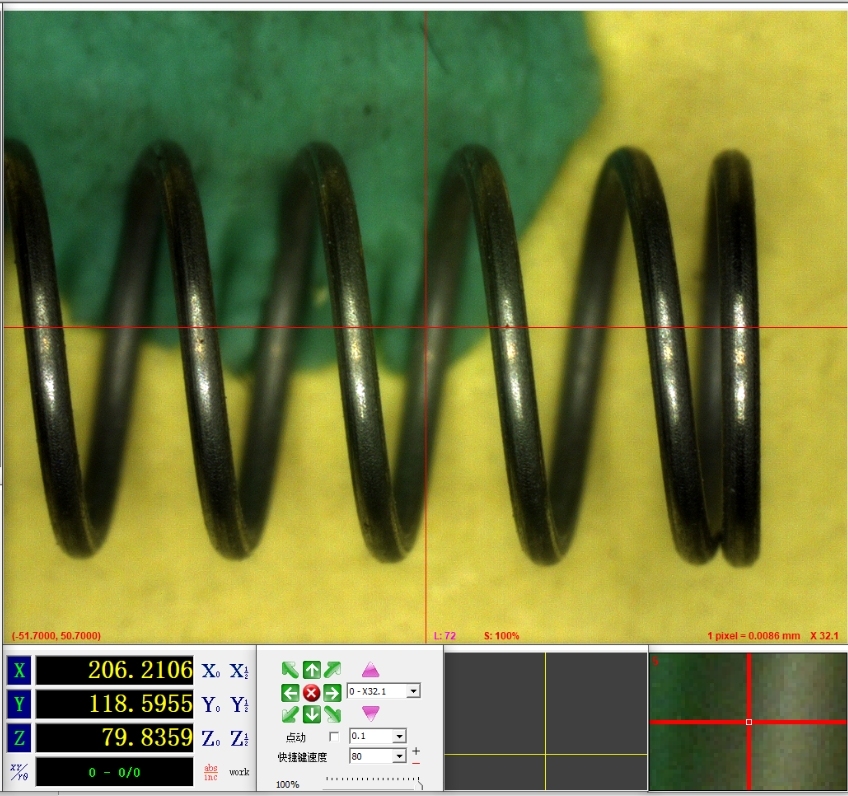

• Eigenständig entwickelte multifunktionale 2D- und 3D-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.
• Die Maschine kann 24 Stunden lang im Dauerbetrieb laufen.
• 3-Achsen-Präzisions-Linearführung, Präzisionsantriebssystem und CNC-Steuerungssystem.
• Präzisions-Maschinenkörper aus Granit mit hoher Genauigkeit und Stabilität.
• Neues Design des Maschinenarbeitstisches, um ein Einklemmen während des Betriebs zu verhindern

F3 Hochpräzises Closed Loop Auto-Zoom-Objektiv

In Kombination mit der hochpräzisen und hochauflösenden Ringskala, die von Eassons F3-Objektiv entwickelt und konstruiert wurde, und der vollständig geschlossenen Positionsrückmeldung wird der durch den Zahnradübertragungsspalt verursachte Bildwiederholfehler eliminiert, um die Wiederholbarkeit der Gesamtmessung zu verbessern.

21 Aufträge Volumetrische Kompensation

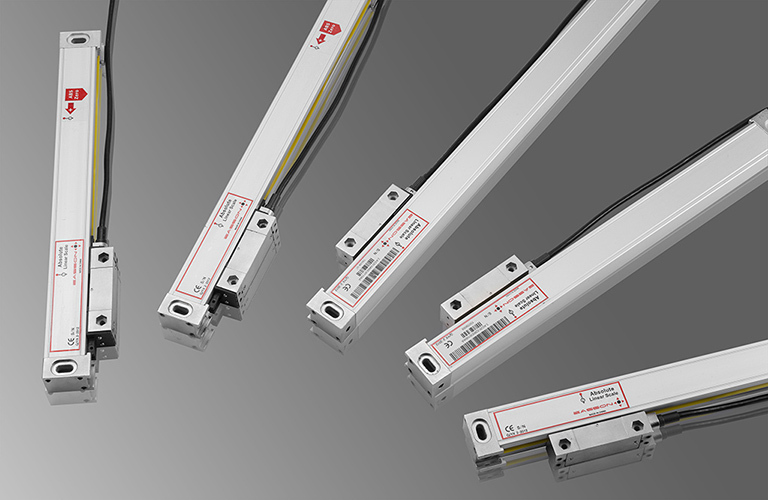

Die Easson Vision-Messmaschine wird mit dem Netzwerksteuerungssystem der AR-Serie verwendet, das eine volumetrische Kompensation von 21 Ordnungen umfasst. Mit ultraschneller linearer Encoder-Ablesung und integriertem EAD (Absolutcode-Decoder) kann das System der AR-Serie unsere hochpräzise absolute Skala AS-80 verwenden und bietet so hochgenaue und hochauflösende Messungen.

2D / 3D M Mehrfach Messung

Die Bildverarbeitungsmessgeräte der Serie drei von Easson sind mit dem hochpräzisen Tastkopf von Renishaw für 2D-/3D-Mehrfachmessungen ausgestattet. Die 3D-Messung des Tastkopfs kann mit der 2D-Messung des Bildverarbeitungssystems kombiniert werden. Dasselbe Koordinatensystem wird in perfekter und einfacher Kombination für 2D-/3D-Messungen verwendet.
