| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | ES-14B |
| Mindestbestellmenge: | 1 Satz |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 1000 SETS pro Monat |
| Name: | Lineare Glasskala | Stichwort: | Glasmaßstab-Encoder |
|---|---|---|---|
| Anwendung: | Fräse, Drehbank, Schleifmaschine, Bohrmaschine | Stromspannung: | 110 V – 220 V, 50 Hz |
| Sprachen: | Chinesisch, Englisch, Deutsch, Spanisch, Koreanisch | Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Ausgangssignal: | TTL | Bruttogewicht: | 3,5 kg |
| Markieren: |
CE Optische Linearencoder,Optische Linearencoder für Schleifmaschinen,LCD-Display Glasmaßstab-Encoder |
||
Optische Linearencoder mit 0,1 µm Glasmaßstab für Drehmaschinen
Produktbeschreibung

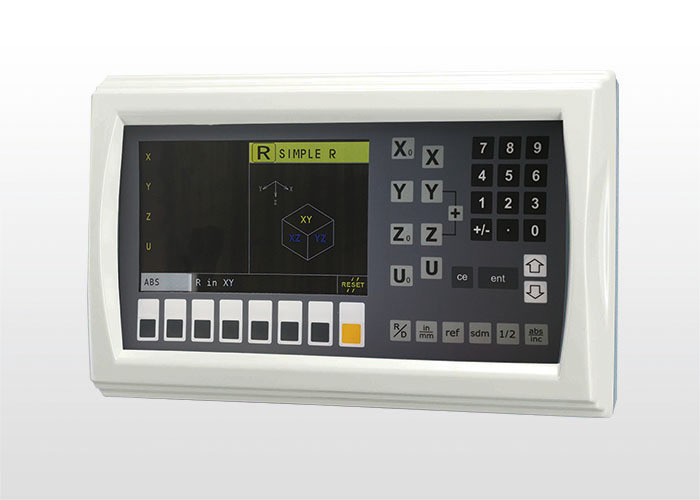

Easson ES14B 3 Achsen Multifunktionsgerät digitales Anzeigesystem Software ist eine universelle Lösung für verschiedene Arten von Bearbeitungsgeräte, bietet die leistungsstärksten und umfassendsten professionellen DRO-Funktionen für verschiedene Arten von Maschinenanwendungen.
Um die Benutzerfreundlichkeit zu erhöhen, können die Anzeigenachrichten auf eine der folgenden Sprachen konfiguriert werden:
1. ENGLISCH, 2. CHINESISCH, 3. DEUTSCH, 4. SPANISCH, 5. ITALIENISCH, 6. PORTUGIESISCH, 7. ARABISCH, 8. TSCHECHISCH, 9. FRANZÖSISCH, 10. HINDI, 11. INDONESISCH, 12. JAPANISCH, 13. KOREANISCH, 14. PERSISCH, 15. RUMÄNIEN, 16. RUSSISCH, 17. SCHWEDEN, 18. THAI, 19. TÜRKISCH, 20. VIETNAMESISCH
Parameter für digitale Anzeigesysteme
| Modelltyp | ES-14B | ||
| Achsennummer | 3 Achsen | ||
| Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signaleingang | TTL | ||
| Stromversorgung | Wechselstrom 110 V bis 220 V | ||
| Nettogewicht / kg) | 2.5 | ||
| Eingangsfrequenz | 2 MB Hz | ||
| Bedienung Tastatur | Leicht zu berührende Tasten | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95 % | ||

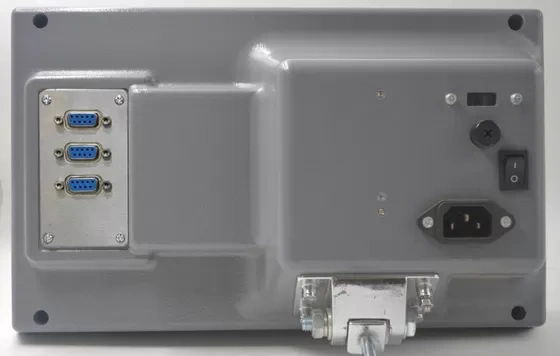

| Eingänge | 2 oder 3 lineare Skalen | ||
| EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
Optischer Linearmaßstab | Linearmaßstab | Optischer Glasmaßstab Spezifikation
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Messnormal | Glasgitterskala - Teilungsperiode: 20 μm (0,02 mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | ||||||||
| Bildschirmauflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm | Nicht verfügbar | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm | |||||||
| Genauigkeit | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1050-2000 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1300-3000 mm | -- | ±10 μm/m | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Fortschrittliches optisches Messsystem
Der Gleitträger der Skalen der VS/VA-Reihe verwendet ein Design mit fünf Lagern und sechs Federn für den optischen Gitterlinearwandler. Dadurch wird sichergestellt, dass die VA-Skalen nicht durch die Installation beeinträchtigt werden. Die Feder kann den Winkel anpassen, wenn die Installation für den Bediener nicht gut genug für die Ausrichtung ist, sodass eine höhere Genauigkeit als bei einem Lesekopf mit einer Federkonstruktion erreicht werden kann.
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
Alterungstest
Zu e Stellen Sie sicher, dass die Qualität der Produkte von Easson zuverlässig ist. Das digitale Anzeigesystem und der Lesekopf der linearen Skala müssen vor der Qualitätskontrolle 3 x 24 Stunden lang zum Testen eingeschaltet werden.
100% Laserkalibrierung
Alle optischen Linearskalen von Easson werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
Was ist ein optischer Encoder?
Dieser Encodertyp erkennt mithilfe eines optischen Sensors, ob ein Licht an oder aus ist. Der Encoder zeichnet sich durch seine Fähigkeit aus, mit hoher Präzision und starken Magnetfeldern umzugehen.
Optische Encoder umfassen reflektierende, durchlässige und diffraktive Gittertypen. Aufgrund der Verwendung ultradünner Edelstahlplatten oder Glasscheiben als rotierende Scheiben können mechanische Vibrationen und Stöße ein Problem darstellen.
Nummer. optischer Encoder
Optische Encoder werden häufig als hochpräzise Positionskontrollsensoren in Bürogeräten, Werkzeugmaschinen und Industrierobotern eingesetzt. In den letzten Jahren wurden reflektierende Encoder in ultrakleinen Aktuatoren und kollaborativen Robotern eingesetzt, die wenig Platz benötigen.
