| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | GS10 |
| Mindestbestellmenge: | 1 STÜCK |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 3000 PCS pro Monat |
| Typ: | GS10 | Markenname: | Easson |
|---|---|---|---|
| Auflösung: | 0,005 mm | Länge: | 50-1000 mm |
| Stromversorgung: | Gleichstrom 5 V | Ausgangssignal: | TTL |
| Name: | Digitalanzeige für Drehmaschine | Stichwort: | Lieferanten (Firmen) für digitale Anzeigen |
| Markieren: |
Linearer Skalenencoder für Drehmaschinen,1000-mm-Linearmaßstab-Encoder,DC 5V Glasmaßstab-Encoder |
||
Längenmessung Laser Glas Optischer Linearskalencoder

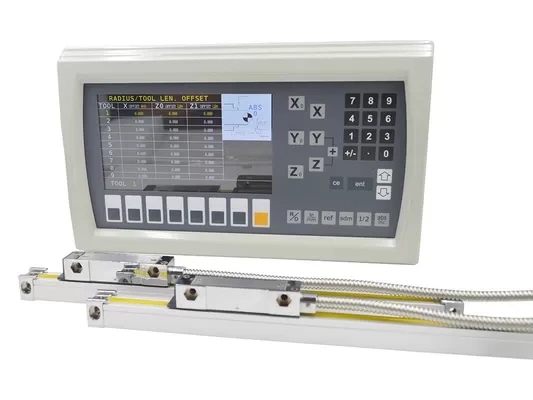

Produktansicht
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | ||||||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | 45°-Stützsystem mit fünf Lagern | Vertikales Stützsystem mit fünf Lagern | ||||||||||
| Auflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm pro Länge Spezifikation | Nicht verfügbar | Alle 50mm pro Länge Spezifikation | |||||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm pro Länge Spez. | Alle 50mm pro Länge Spez. bis 500mm | ||||||||||
| Genauigkeit | 100-450 mm | ±8 μm | ±5 μm | ±8 μm | ±5 μm | -- | ±8 μm | ±5 μm | ±8 μm | ±5 μm | |||
| 500-800 mm | ±10 μm | ±8 μm | ±10 μm | ±8 μm | -- | -- | |||||||
| 1050-2000 mm | ±15 μm | ±12 μm | ±15 μm | ±12 μm | -- | -- | |||||||
| 1300-3000 mm | -- | ±25 μm | -- | ||||||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||||||
| Schutz | Schutzart: IP 53 | ||||||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Zeichnung
GS10 / GS11 / GS12 / GS13 Serie
GS30 / GS31 / GS32 / GS33 Serie
Anschlussschnittstelle
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
DIN 7PIN
| STIFT | Kabel | TTL |
| 1 | Orange | 0 V |
| 2 | —— | —— |
| 3 | Gelb | A |
| 4 | Grün | B |
| 5 | Rot | 5 V |
| 6 | Braun | R |
| 7 | Boden | Masse |
| Fall | Boden | Masse |
Produktbeschreibung
Fortschrittliches optisches Messsystem
Der Schlittenträger der Waagen der GS-Serie verwendet eine Fünflagerkonstruktion für einen optischen Gitterlinearwandler, die sich auf dem heutigen Markt als zuverlässigste Systemkonstruktion erwiesen hat.
Doppeltes Dichtungsdesign
Die Kunststoffdichtungen der Waagen der GS-Serie bestehen aus einem innovativen Material und bieten dadurch überragende Ölbeständigkeit, hohe elastische Rückstelleigenschaften und Haltbarkeit; die sorgfältig gestaltete Lippengeometrie bietet einen geringen Gleitwiderstand.
100% Laserkalibrierung
Alle linearen Glasmaßstäbe werden einzeln geprüft und mit unserem eigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
Genauigkeitsbericht
Auf jedem optischen Linearencoder ist ein QR-Code aufgedruckt, mit dem Benutzer bequem den Genauigkeitsbericht der Werksinspektion einsehen können.
