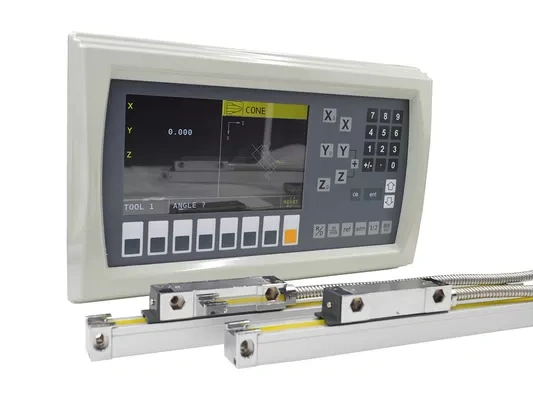

| Name: | DRO-Digitalanzeige | Stichwort: | Dro mit Display |
|---|---|---|---|
| Messstandard: | 20 μm | Maße Länge: | 50-1200 mm |
| Auflösung: | 5 µm | Garantie: | 13 Monate |
| Stromversorgung: | Gleichstrom 5 V | Ausgangssignal: | TTL |
| Markieren: |

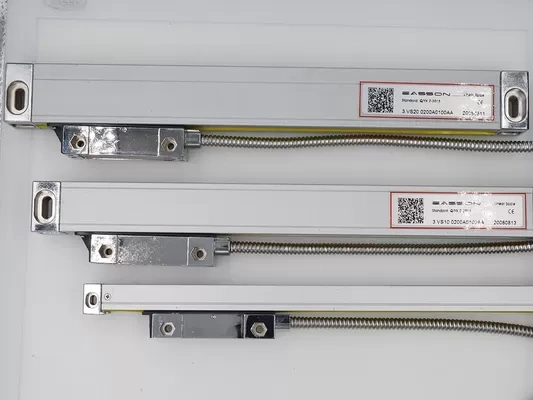

Laser-Linearmaßstab-Encoder,Easson VS10 Linearskalen CNC,Easson VS10 Digitale Linearskala |
||
Laser-Linearskala-Encoder für CNC-Schleifmaschine, Fräsen, Drehmaschine, optisch
Produktspezifikation
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Messnormal | Glasgitterskala - Teilungsperiode: 20 μm (0,02 mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | ||||||||
| Bildschirmauflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm | Nicht verfügbar | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm | |||||||
| Genauigkeit | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1050-2000 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1300-3000 mm | -- | ±10 μm/m | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Einbaumaße
VS1 0 / VS1 1 / VS1 2 / VS1 3er
Anschlussschnittstelle

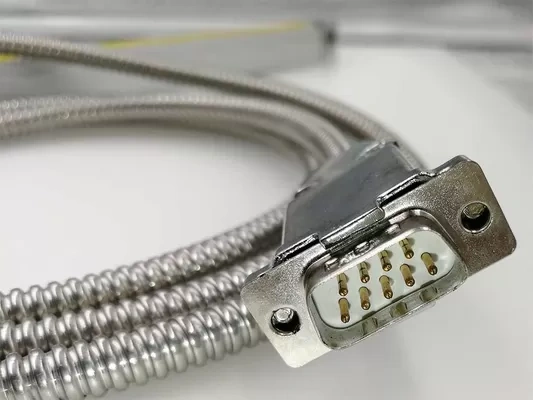

DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
DIN 7PIN
| STIFT | Kabel | TTL |
| 1 | Orange | 0 V |
| 2 | —— | —— |
| 3 | Gelb | A |
| 4 | Grün | B |
| 5 | Rot | 5 V |
| 6 | Braun | R |
| 7 | Boden | Masse |
| Fall | Boden | Masse |
Produktbeschreibung
Fortschrittliches optisches Messsystem
VS
Der Unterschied zwischen der VS-Linearencoderskala und der optischen Glasskala auf dem chinesischen Festlandmarkt besteht darin, dass der Gleitträger der optischen Linearskalen der VS-Serie ein Fünflagerdesign und sechs Federn für den optischen Gitterlinearwandler verwendet, ein zuverlässigeres Stützhalterungssystem, insbesondere bei langdimensionierten Skalen wie langen Drehmaschinen. Die Genauigkeit ist besser als bei der Skala mit einer Federkonstruktion.
100% Laserkalibrierung
Alle linearen Skalen von Easson werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.

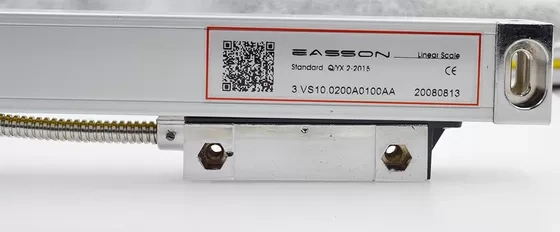

Genauigkeitsbericht
Auf jeder linearen Skala ist ein QR-Code aufgedruckt, mit dem Benutzer bequem den Genauigkeitsbericht der Werksinspektion einsehen können.
