| Messbereich: | 200 x 100 x 90 mm | Genauigkeit: | ( 3+ L/100) μm |
|---|---|---|---|
| Optische Linse: | 10X, 20X, 50X | Bildschirmauflösung: | 1 μm |
| Stromversorgung: | Wechselstrom 220 V | Winkelauflösung: | 0,01 Grad |
Produktbeschreibung

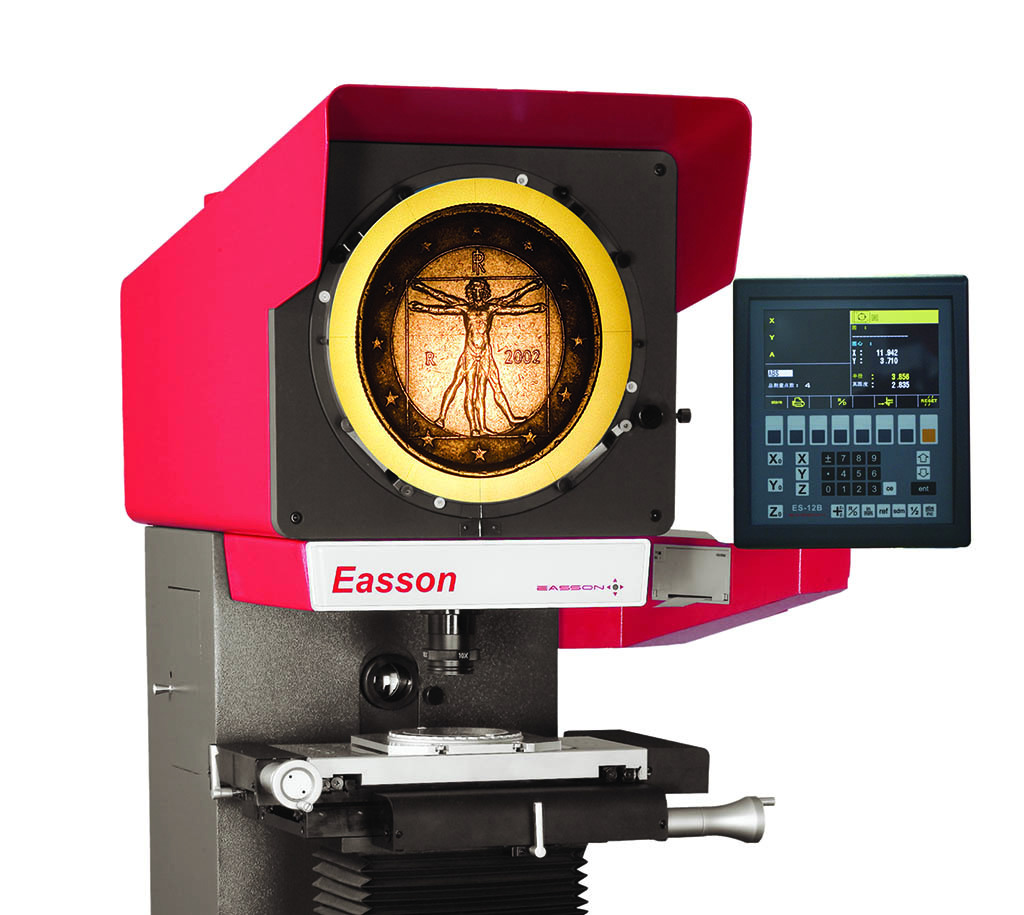

EP-1 Hochpräziser optischer Projektor
Der hochpräzise optische Profilprojektor EP-1 ermöglicht genaue 2D-Messungen aller gängigen geometrischen Merkmale wie Kreise, Linien, Winkel usw. Alle Messergebnisse können zur weiteren Verarbeitung ausgedruckt werden.
Der optische Profilprojektor EP-1 ist für die Messung aller Umfangsabmessungen im Formen- und Matrizenbau, im Formwerkzeugbau, in der Schraubenherstellung, im Zahnradbau usw. konzipiert.
Durch die Konstruktion aus erstklassigen Komponenten und unter Einhaltung eines hohen Verarbeitungsstandards erreicht EP-1 eine sehr hohe Messgenauigkeit. Die axiale Messgenauigkeit beträgt (3+L/100) um, wobei L die gemessene Länge in mm ist. Die Gesamtkonturverzerrung beträgt weniger als 0,08 %.
Robustes Reibungsübertragungssystem
Um das übliche Spielproblem normaler Leitspindelübertragungssysteme zu vermeiden, werden bei den XY-Bewegungen Reibungsübertragungssysteme auf Stangenbasis verwendet. Diese Lösung bietet eine äußerst sanfte, empfindliche und spielfreie Positionierung, die einfache und präzise Messungen gewährleistet.
Hochpräzise Linearführung
Bei allen Bewegungen der X-, Y- und Z-Achse kommen hochpräzise Linearführungen zum Einsatz. Diese Konstruktion sorgt für sehr geradlinige Bewegungen und damit für eine hohe Messgenauigkeit.
Hochstabiler Maschinenguss
Um Verformungen durch innere Spannungen im Metallguss zu vermeiden, werden alle EP-1-Gussteile zusätzlich zum üblichen Prozess der inneren Spannungsentlastung (durch Tempern) durch eine computergesteuerte Vibrationsspannungsentlastung zusätzlich entspannt. Dieser Prozess gewährleistet eine hohe Maßstabilität und lang anhaltende Messgenauigkeit.
Technische Spezifikationen
| Modell-Nr | EP-1510 | EP-2010 | EP-2515 |
| Tischabmessungen | 300 x 170 mm | 350 x 170 mm | 420 x 250 mm |
| Glasabmessungen | 175 x 127 mm | 225 x 120 mm | 290x190mm |
| X-Achsen-Verfahrweg | 150 mm | 200 mm | 250 mm |
| Y-Achsen-Verfahrweg | 100 mm | 100 mm | 150 mm |
| Z-Achsen-Bewegung (Fokussierung) | 90 mm | ||
| Anzeigeauflösung der X- und Y-Achse | 0,001 mm | ||
| Genauigkeit | (3+L/100)um | ||
| Winkelmessung | 0 ~ 360° | ||
| Winkelauflösung | 0,01° | ||
| Konturverzerrung | 0,08 % | ||
| Bildschirmdurchmesser | 315 mm | 415 mm | |
| Linsenvergrößerung | 10X, 20X, 50X, eine Wahl | ||
| Digitales Anzeigesystem | ES - 12B | ||
Spezifikationen des LCD DRO-Messsystems ES-12P:
| Achse | Linearer Wandler für die X- und Y-Achse |
| Ein Achsen-Drehgeber | |
| Lösung | 0,001 mm (X-,Y-Achse) / 0,01 Grad (A-Achse) |
| Koordinaten | X-, Y- und Polarkoordinatensysteme |
| Erinnerung | 99 Funktionsspeicher, 10 Koordinatenspeicher |
| Fehlerkomp | Lineare und nichtlineare Fehlerkompensation |
| E/A-Schnittstelle | RS-232C E/A-Schnittstelle |
| Geometrisch Messung Funktionen |
3-Punkte-Kreismessung; |
| Punktemessung; | |
| 2 Punkte Distanzmessung; | |
| 2 Punkte bilden eine Linienmessung; | |
| 2 Linien-Schnittpunktmessung; | |
| 4-Punkte-Linienschnittpunktmessung; | |
| Punktlinie senkrechte Projektion |
EP-1 Profilprojektor Zubehör
Packliste
| Linien | Beschreibung | Menge | Anmerkungen |
| 1 | Maschinenkörper | 1 | |
| 2 | 10X, 20X oder 50 Objektivlinse | 1 | Bei Standardobjektiven ist nur eine Vergrößerung möglich |
| 3 | Transportgriff | 4 | |
| 4 | Hebelfuß | 4 | |
| 5 | Schalter | 1 | |
| 6 | Thekenstützen | 1 | |
| 7 | Mikrodrucker | 1 | |
| 8 | Projektorkabel | 1 | |
| 9 | Benutzerhandbuch, Qualitätszertifikat, Projektorliste | 1 | |
| 10 | Ersatzlampe | 2 | Osram |
| 11 | Drehtisch und 4 Schrauben | 1 | |
| 12 | konzentrische Kreise Filme | 1 | |
| 13 | Werkzeugkasten | 1 | |
| 14 | Maschinenabdeckung | 1 | |
| 15 | VA14 Linearskala | 2 | |
| 16 | Filtern | 8 |
