| Name: | CNC-Messsystem | Stichwort: | CNC-Messgeräte |
|---|---|---|---|
| Genauigkeit: | (1.5+L/200)um | Messweg: | 400x300x250 mm |
| Kamera: | Hochauflösende 1/2'' CMOS-Kamera | Bildschirmauflösung: | 0,01 μm Absolutskala |
| Betriebsmodell: | Automatisch | Wiederholbarkeit: | ±2 μm |
Produkteinführung
Das automatische visuelle Messsystem CNC der AT-Serie ist speziell für wiederholte Messungen im großen Maßstab konzipiert; es ist schnell, effizient und leistungsstark.
Es enthält das dreiachsige Easson AC-Servomotorsystem der AT-Serie, das allgemein für seine Zuverlässigkeit bekannt ist und schnelle und zuverlässige Messungen gewährleistet.
Die Funktionen des VMM-Steuerungssystems von AR-3 sind wie folgt:
Technische Spezifikation
| Modelltyp | AT-3020 | AT-4030 |
| Messweg (mm) | 300 x 200 x 200 | 400 x 300 x 250 |
| Abmessung (mm) | 1200 x 720 x 1600 | 1250 x 900 x 1600 |
| Größe des Arbeitstischglases (mm) | 339 x 239 x 10 | 439 x 339 x 12 |
| Gewicht (kg) | 280 | 460 |
| Max. Tischbelastung (kg) | 30 | 30 |
| Messgenauigkeit (μm) | 1,5+L/200 | |
| Wiederholbarkeit | 2 μm | |
| Vergrößerung | Optische Vergrößerung 0,7-4,5X, Bildvergrößerung 20-125X | |
| Achsenanzeigeauflösung | 0,00001 mm (0,01 μm) | |
| Lichtsystem | Acht Bereiche nach oben Lichtquelle mit zwei Laser-Positionierungssystem | |
| Betrieb | Automatische Steuerung per Maus, Joystick oder Tastatur | |
| Linse | Automatischer Zoom, automatischer Fokus, optisches Koaxialobjektiv | |
| Vision-System | Hochauflösende 1/2'' CMOS Global Shutter Kamera | |
Merkmale
1. X , Y , Z Achse der Absolute Linear Scale ist unabhängig erforscht und entwickelt, mit einer Auflösung von bis zu 0,01 μm .
2. F3 Hochpräzises Closed-Loop-Autozoomobjektiv.
3. Der speziell entwickelte Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann die Nachteile der instabilen USB-Übertragung beheben.
4. Hochauflösender 1/2-Zoll-CMOS-Sensor des Bildprozessors sorgt für ein klares Bild ohne Verschmieren.

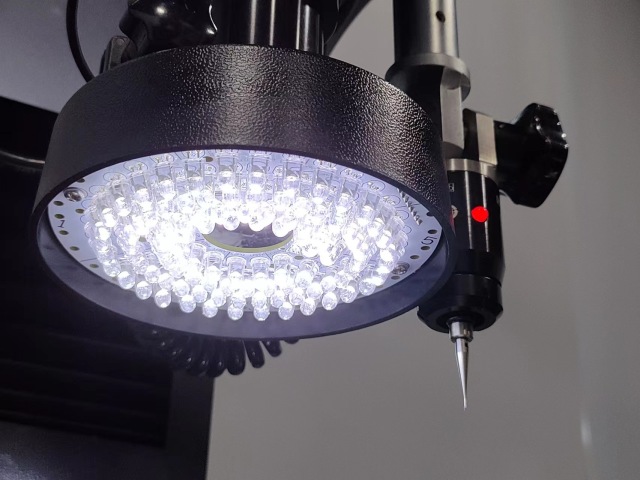

5. Die Aufwärtslichtquelle verwendet ein in acht Bereiche unterteiltes, unabhängig steuerbares Beleuchtungssystem und das Leuchtelement verwendet eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern.
6. Unabhängig entwickelte multifunktionale 2D- und 3D-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.
7. Die Maschine kann 24 Stunden lang ununterbrochen in Betrieb sein.
8. 3-Achsen-Präzisions-Linearführung, Präzisionsantriebssystem und CNC-Steuerungssystem.
9. Präzisionsmaschinenkörper aus Granit mit hoher Genauigkeit und Stabilität.
10. Neues Design des Maschinenarbeitstisches, um ein Einklemmen während des Betriebs zu verhindern
F3 Hochpräzises Closed Loop Auto-Zoom-Objektiv
Integriert in die hochpräzise, hochauflösende Ringskala des F3-Objektivs von Easson und mit vollständig geschlossener Positionsrückmeldung eliminiert dieses System durch Zahnradübertragungslücken bedingte Fehler bei der Bildwiederholung und verbessert so die Wiederholbarkeit der Messungen.
21 Aufträge Volumetrische Kompensation
Das Netzwerksteuerungssystem der AR-Serie umfasst eine volumetrische Kompensation mit 21 Ordnungen, mit ultraschneller linearer Skalenablesung und integriertem EAD (Absolutcode-Decoder). Dadurch kann das System der AR-Serie unsere hochpräzise absolute Linearskala AS-80 verwenden und bietet so hochgenaue und hochauflösende Messungen.
2D / 3D M Mehrfach Messung
Dieses System integriert Eassons hochpräzise, hochauflösende Ringskala, die für das F3-Objektiv entwickelt wurde, und nutzt eine vollständig geschlossene Positionsrückmeldung. Es behebt Fehler bei der Bildwiederholung, die durch Lücken in der Zahnradübertragung entstehen, und verbessert so die Wiederholbarkeit der Messungen.
