| Name: | LCD-Anzeige | Stichwort: | Lineare Dro |
|---|---|---|---|
| Verwendung: | Fräs-, Dreh- und Schleifmaschine | Skalenlänge: | 50 - 3000 mm |
| Garantie: | 13 Monate | Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Liefern: | Wechselstrom 110 V / 220 V, 50 Hz -60 Hz | Ausgangssignal: | TTL |
Produkteinführung

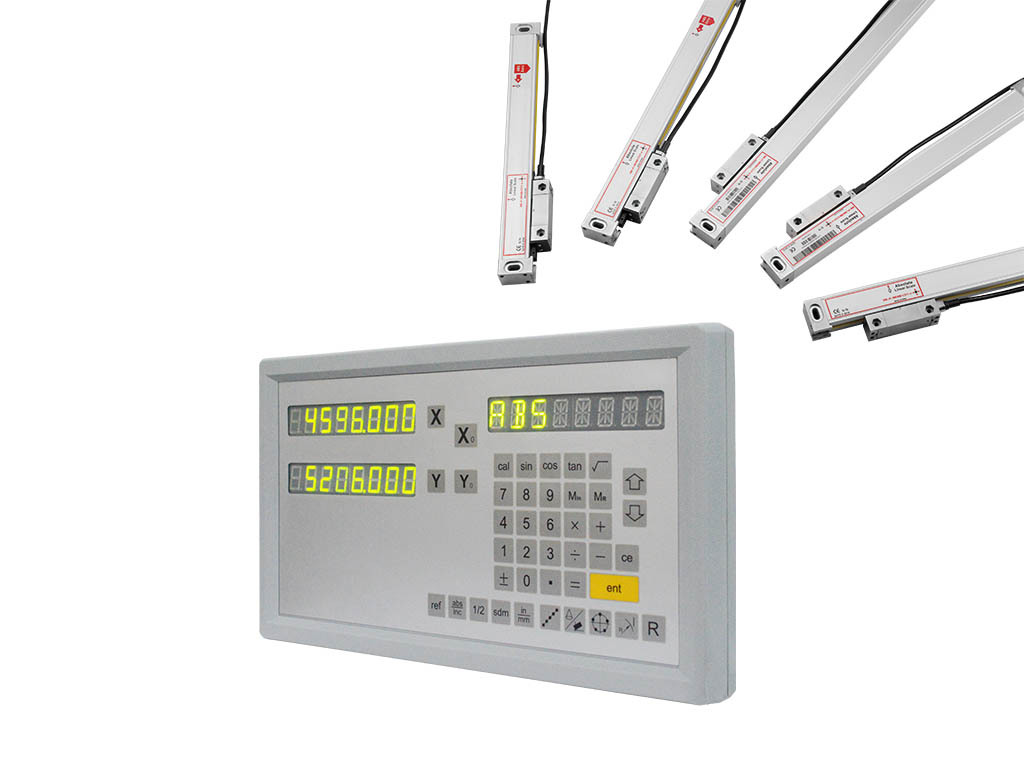

Die EA-Serie ist die neueste Multifunktions-DRO von Easson. Es handelt sich um eine praktische, multifunktionale optische Digitalanzeige mit Glasmaßstab für manuelle Werkzeugmaschinen wie Fräsmaschinen, Drehmaschinen, Bohrmaschinen usw.
Das Design soll die volle Funktionalität und hohe Qualität sicherstellen. Außerdem wird versucht, die vernünftigste Lösung zu finden, um den Preis zu senken und so die Wettbewerbsfähigkeit des Produkts zu verbessern.
Transformator mit extrem niedrigem Temperaturanstieg
Das Netzteil der digitalen Anzeigeeinheit von Easson verfügt über einen linearen Leistungstransformator und einen Leistungsfilter, um den Stromverbrauch weiter zu senken und die Zuverlässigkeit zu verbessern. Dies kann auch dazu beitragen, dass unsere Produkte die Anforderungen hinsichtlich Störfestigkeit und elektromagnetischer Verträglichkeit erfüllen.
Um die gesamte Wärmeentwicklung im ES DRO zu reduzieren und eine lange Lebensdauer zu erreichen, wird ein Transformator mit extrem niedrigem Temperaturanstieg verwendet, der mit einem Mikrochipkern mit sehr hoher Permeabilität konstruiert ist, wodurch der Temperaturanstieg effektiv auf nur etwa 5 °C reduziert wird.
EMV-Prüfgeräte
Um sicherzustellen, dass alle digitalen Anzeigeprodukte von Easson den EMV-Standard erfüllen, verfügen wir über einen kompletten Satz von EMV-Test-ESD-Immunitätstestern zum Prüfen der EMV.
Easson DRO entspricht den relevanten Normen zur elektromagnetischen Verträglichkeit (EMV) wie folgt:
IEC61000-4-2/GB/T 17799-2: Immunität gegen elektrostatische Entladung (Kontaktentladung 6000 V, Luftentladung 8000 V)
IEC61000-4-4/GB/T 17799-4: Immunität gegen schnelle transiente elektrische Störgrößen (Impulsamplitude 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunität gegen Blitzüberspannungen (Überlagerte Impulsspannungsspitze 2000 V)
Alterungstest
.
Alle Easson-Zähler müssen vor der Qualitätskontrolle einen Alterungstest mithilfe eines 3-Achsen-Signalgenerators durchlaufen. Dabei muss sichergestellt werden, dass alle Zählerwerte korrekt sind. Außerdem müssen sie einen Hochtemperaturtest und einen Belastungstest für 72 Stunden durchlaufen.

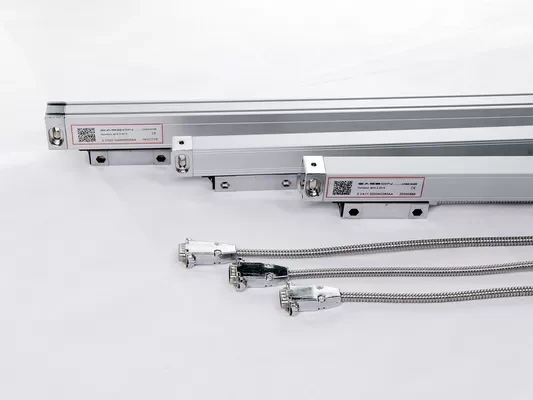

Der Lesekopf der optischen Linearskala von Easson muss vor der Montage für einen 3-tägigen Alterungstest eingeschaltet werden, um sicherzustellen, dass die Qualität aller Linearskalen zuverlässig ist.
Technische Spezifikation
| Name | EA-926 | ||
| Achsennummer | 2 Achsen | ||
| Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signaleingang | TTL | ||
| Stromversorgung | AC110 V - 220 V / 50Hz - 60Hz | ||
| Nettogewicht / kg) | 2 | ||
|
Eingangsfrequenz |
2 MB Hz | ||
| Bedienung Tastatur | Leicht zu berührende Tasten | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95 % | ||
| Eingänge | 2 Linearencoder | ||
| EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 |
||
Die grundlegenden Parameter sind wie folgt enthalten:
| Zentrierung (1/2) |
| Metrische / Zoll-Anzeige (mm / Inch) |
| Absolut / Inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Unterdaten) |
| 199 Unterdatum |
| Referenzspeicher (REF) |
| Null |
| Teilkreisdurchmesser (PCD) |
| Linienlochpositionierung (LHOLE) |
| Einfache „R“-Funktion |
| Sanfte „R“-Funktion |
| Lineare Fehlerkompensation |
| Nichtlineare Fehlerkompensation |
| INCL-Funktion |
| Achsengeschwindigkeitsanzeige |
Anschlussschnittstelle
| STIFT | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL-Signal | --- | 0 V | --- | Masse | --- | A | 5 V | B | R |
| Kabel | --- | Orange | --- | Boden | --- | Gelb |
Easson Messtechnik GmbH wurde 1995 gegründet und ist ein High-Tech-Unternehmen mit über 20 Jahren Erfahrung in der Entwicklung und Herstellung von Präzisionsmessgeräten wie Videomesssystemen, Profilprojektoren, DRO (Zählern), linearen Glaslinealen und CNC-Linearencodern.
Easson ist eines der wenigen Unternehmen in dieser Branche, das über Einrichtungen zur Herstellung von Mastermasken verfügt. Alle Mastermasken unserer absoluten Lineargitter werden im eigenen Unternehmen hergestellt und tragen unser eingetragenes Warenzeichen, um illegale Kopien zu verhindern.
