| Name: | CNC-Messmaschine | Stichwort: | CNC-Vision-Messsystem |
|---|---|---|---|
| Genauigkeit: | (1,5+L/200) µm | Messweg: | 300 x 200 x 200 mm |
| CCD: | Hochauflösende SONY CMOS Kamera | Auflösung: | 0,01 μm Absolutskala |
| Betrieb: | Automatisch | Wiederholbarkeit: | ±2 μm |

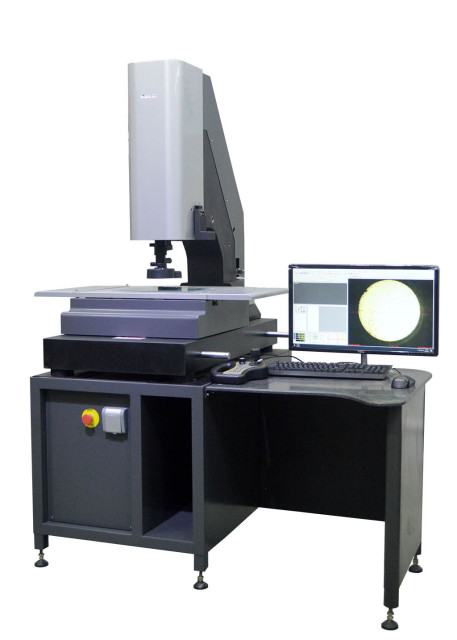

Produkteinführung
Das automatische visuelle Messsystem von AT CNC ist speziell für wiederholte Messungen im großen Maßstab konzipiert; es ist schnell, effizient und leistungsstark.
Die 3 Achsen der AT-Serie verwenden das Easson AC-Servomotorsystem, das in der Branche als eines der zuverlässigsten Systeme anerkannt ist, um hohe Geschwindigkeiten und zuverlässige Messungen zu gewährleisten.
Die Funktionen des VMM-Steuerungssystems von AR-3 sind wie folgt:
Technische Spezifikation
| Modelltyp | AT-3020 | AT-4030 |
| Messweg (mm) | 300 x 200 x 200 | 400 x 300 x 250 |
| Abmessung (mm) | 1200 x 720 x 1600 | 1250 x 900 x 1600 |
| Größe des Arbeitstischglases (mm) | 339 x 239 x 10 | 439 x 339 x 12 |
| Gewicht (kg) | 280 | 460 |
| Max. Tischbelastung (kg) | 30 | 30 |
| Messgenauigkeit (μm) | 1,5+L/200 | |
| Wiederholbarkeit | 2 μm | |
| Vergrößerung | Optische Vergrößerung 0,7-4,5X, Bildvergrößerung 20-125X | |
| Achsenanzeigeauflösung | 0,00001 mm (0,01 μm) | |
| Lichtsystem | Acht Bereiche nach oben Lichtquelle mit zwei Laser-Positionierungssystem | |
| Betrieb | Automatische Steuerung per Maus, Joystick oder Tastatur | |
| Linse | Automatischer Zoom, automatischer Fokus, optisches Koaxialobjektiv | |
| Vision-System | Hochauflösende 1/2'' CMOS Global Shutter Kamera | |
F3 Hochpräzises Closed Loop Auto-Zoom-Objektiv
Objektiveigenschaften:
1. Verwenden Sie das hochpräzise und hochauflösende ringförmige Gitterlineal, das von unserem Unternehmen speziell für das F3-Objektiv entwickelt und konstruiert wurde, um eine vollständige Positionsrückmeldung im geschlossenen Regelkreis zu ermöglichen.
2. Die vollständig geschlossene Servosteuerung eliminiert Getriebelücken und verbessert die Wiederholgenauigkeit der Maschine erheblich.
3. 3 Millionen Pixel hochauflösendes Objektiv
4. Das F3-Objektiv verfügt über eine koaxiale Lichtquelle, um das Problem der unzureichenden Beleuchtung bei der Messung tiefer Löcher zu lösen.
5. Vollständig geschlossene Servo-Positionsrückmeldung für vollautomatische Fokussierung
21 Aufträge Volumetrische Kompensation
Messgerät von Easson Vision in Verbindung mit dem Netzwerksteuerungssystem der AR-Serie, das eine volumetrische Kompensation von 21 Ordnungen umfasst. Die volumetrische Kompensation ist eine Technik, die vorwiegend in der Präzisionstechnik und Messtechnik eingesetzt wird, um Fehler zu korrigieren, die das gesamte Volumen des Messraums betreffen. Mit der ultraschnellen linearen Encoder-Ablesung und dem integrierten EAD (Absolutcode-Decoder) kann das System der AR-Serie unsere hochpräzise absolute Skala AS-80 verwenden und so hochgenaue und hochauflösende Messungen ermöglichen.
2D / 3D M Mehrfach Messung
Hochpräziser Messtaster von Renishaw für 2D-/3D-Verbundmessungen:
Höhenmessung, Kugelmessung, Messung geneigter Oberflächen, Dickenmessung, Ebenheitsmessung, Rechtwinkligkeitsmessung und andere Dreikoordinaten-Messfunktionen usw.

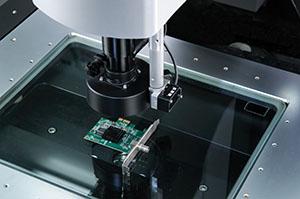

Mit hochpräzisen Keyence- oder Panasonic-Lasersonden kann das Problem gelöst werden, dass Bilder und Sonden nicht gemessen werden können. Für Hochgeschwindigkeitsmessung von Ebenheit und feinen konkaven und konvexen Punkten, V-Winkel und hochpräzisem Scannen gekrümmter Oberflächen usw.
