| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | ES-8A |
| Mindestbestellmenge: | 1 Satz |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 1000 SETS pro Monat |
Produkteinführung
DRO-Funktionen der ES-Serie:
Transformator mit extrem niedrigem Temperaturanstieg
Alle digitalen Anzeigenetzteile von Easson verwenden einen linearen Leistungstransformator und einen Leistungsfilter. Dadurch können unsere Produkte die Störfestigkeit und EMV-Bestimmungen erfüllen.
Um die gesamte Wärmeentwicklung im DRO zu reduzieren und eine lange Lebensdauer zu erreichen, wird ein Transformator mit extrem niedrigem Temperaturanstieg verwendet, der mit einem Mikrochipkern mit sehr hoher Permeabilität konstruiert ist, wodurch der Temperaturanstieg effektiv nur etwa 5 °C beträgt.
EMV-Prüfgeräte
Um sicherzustellen, dass alle Easson DRO-Produkte die standardmäßige EMV-Spezifikation erfüllen, verfügen wir über einen kompletten Satz an EMV-Testgeräten und ESD-Störfestigkeitstestern zum Prüfen der EMV.
Easson DRO entspricht den relevanten Normen zur elektromagnetischen Verträglichkeit (EMV) wie folgt:
IEC61000-4-2/GB/T 17799-2: Immunität gegen elektrostatische Entladung (Kontaktentladung 6000 V, Luftentladung 8000 V)
IEC61000-4-4/GB/T 17799-4: Immunität gegen schnelle transiente elektrische Störgrößen (Impulsamplitude 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunität gegen Blitzüberspannungen (Überlagerte Impulsspannungsspitze 2000 V)
Alterungstestraum
.
Alle digitalen Anzeigesysteme von Easson müssen einen Alterungstest mithilfe eines 3-Achsen-Signalgenerators durchlaufen. Stellen Sie sicher, dass alle Zählerstände korrekt sind. Außerdem müssen Sie vor der Qualitätskontrolle 72 Stunden lang einen Hochtemperaturtest und einen Belastungstest durchführen.
Technische Spezifikation

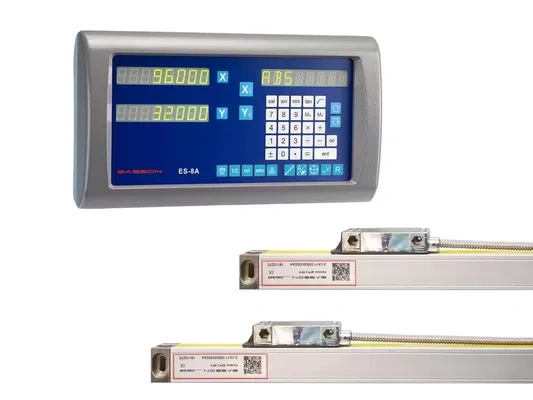

| Modellname | ES-8A | ||
| Achsennummer | 2 Achsen | ||
| Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signaleingang | TTL | ||
| Spannungsbereich | Wechselstrom 110 V - 220 V | ||
| Nettogewicht | 3 kg | ||
|
Eingangsfrequenz |
2 MB Hz | ||
| Bedienung Tastatur | Leicht zu berührende Tasten | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95 % | ||
| Eingänge | 2 optische Glasskalen | ||
| EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 |
||
Die grundlegenden Parameter sind wie folgt enthalten:
| Zentrierung (1/2) |
| Metrische / Zoll-Anzeige (mm / Inch) |
| Absolut / Inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Unterdaten) |
| 199 Unterdatum |
| Referenzspeicher (REF) |
| Null |
| Teilkreisdurchmesser (PCD) |
| Linienlochpositionierung (LHOLE) |
| Einfache „R“-Funktion |
| Sanfte „R“-Funktion |
| Lineare Fehlerkompensation |
| Nichtlineare Fehlerkompensation |
| INCL-Funktion |
| Achsengeschwindigkeitsanzeige |

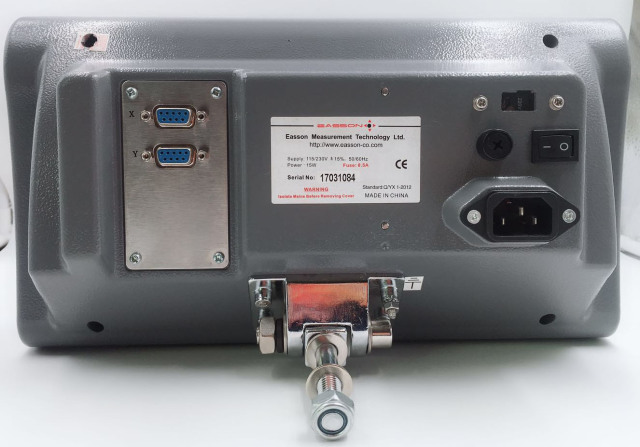

Anschlussschnittstelle
| STIFT | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL-Signal | --- | 0 V | --- | Masse | --- | A | 5 V | B | R |
| Kabel | --- | Orange | --- | Boden | --- | Gelb | Rot | Grün | Braun |
