| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | VS21 |
| Mindestbestellmenge: | 1 Satz |
|---|---|
| Verpackungsinformationen: | Sperrholzkiste |
| Lieferzeit: | 7 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 1500 PCS pro Monat |
| Name: | Dro für Drehmaschine | Stichwort: | DRO-Anzeige |
|---|---|---|---|
| Messstandard: | 0,02 mm | Maße Länge: | 1300-3000 Mm |
| Bildschirmauflösung: | 0,001 mm | Garantie: | 13 Monate |
| Stromversorgung: | Gleichstrom 5 V | Ausgangssignal: | TTL (A-Qualifikation B) |
| Markieren: |
0,001 mm lineare Glaswaage,Easson VS21 Lineare Glaswaage,Easson VS21 Glas-Encoder |
||

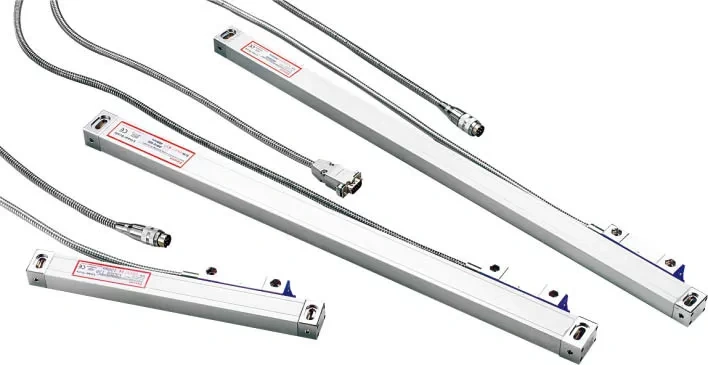

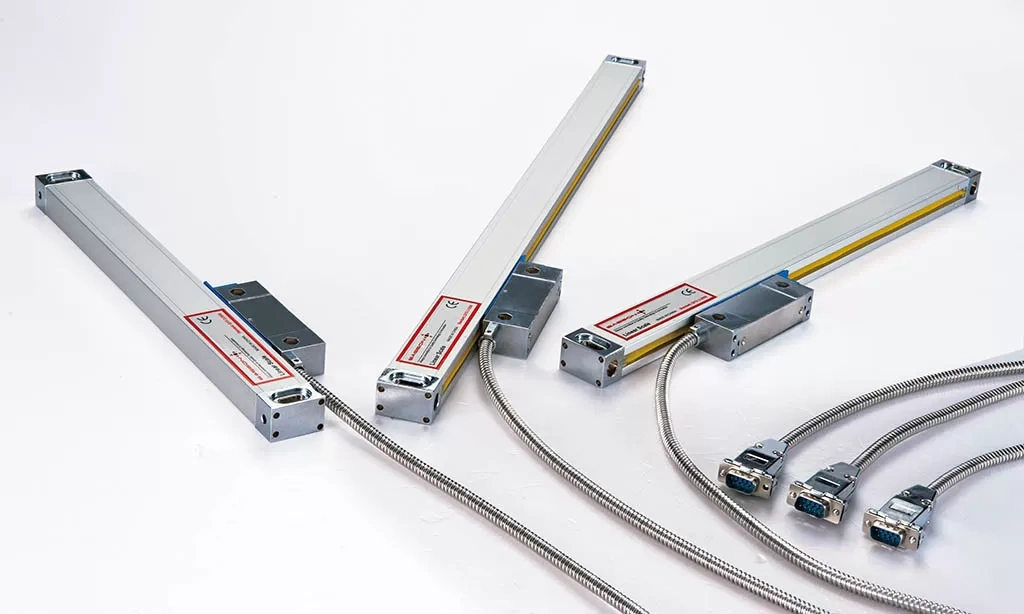

Easson VS21 0,001mm IP65 digitale optische lineare Glaswaage Geographie
Produktspezifikation
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | ||||||||
| Auflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm | Nicht verfügbar | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm | |||||||
| Genauigkeit | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1050-2000 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1300-3000 mm | -- | ±10 μm/m | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Einbaumaße
VS 20 / VS 21 / VS 22 / VS Serie 23
Anschlussschnittstelle
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
DIN 7PIN
| STIFT | Kabel | TTL |
| 1 | Orange | 0 V |
| 2 | —— | —— |
| 3 | Gelb | A |
| 4 | Grün | B |
| 5 | Rot | 5 V |
| 6 | Braun | R |
| 7 | Boden | Masse |
| Fall | Boden | Masse |
Produktbeschreibung
Fortschrittliches optisches Messsystem
Merkmale:
1. Der Gleitträger der Waage verwendet ein Fünf-Lager-Design und sechs Federn für den optischen Gitterlinearwandler
2. Um die Wasserdichtigkeit IP65 zu erreichen, kann ein positives Presssystem angeschlossen werden.
3. Die Bewegungsgeschwindigkeit kann über 120 m/min liegen.
Alterungstest
Der Lesekopf der optischen Linearwaage von Easson muss vor dem Zusammenbau 72 Stunden lang eingeschaltet und einem Alterungstest unterzogen werden.
Stellen Sie sicher, dass die Qualität aller linearen Skalen zuverlässig ist.
100% Laserkalibrierung
Alle Glasgitterwandler werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
Genauigkeitsbericht im QR-Code
Auf jeder linearen Skala ist ein QR-Code für den Genauigkeitsmessbericht der Werksprüfung aufgedruckt. So wird sichergestellt, dass alle linearen Skalen unserer Genauigkeitsklasse entsprechen.
