| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | GS90 |
| Mindestbestellmenge: | 1 STÜCK |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 2000 PCS pro Monat |
Optischer Miniatur-Linearencoder Easson GS90 für kleine Drehmaschinen
Warenpräsentation
Produktspezifikation
| GS90 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | |
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | |
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | |
| Auflösung | 5 μm | |
| Messweg | 50-500 mm | Alle 50mm pro Länge Spez. bis 500mm |
| Genauigkeit | 50-500 mm | ±10 μm |
| Wiederholbarkeit | 5 μm (0,005 mm) | |
| Hysterese | 5 μm (0,005 mm) | |
| Schutz | Schutzart: IP 53 | |
| Stromversorgung | Gleichstrom 5 V ± 5 % | |
| Ausgangssignal | TTL | |
Einbaumaße
Anschlussschnittstelle
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
Produktbeschreibung
Fortschrittliches optisches Messsystem
Arbeitsprinzip:
Es funktioniert nach dem Prinzip der physikalischen Bildung von Moiré-Streifen. Moiré-Streifen werden am Transmissionsgitter als Beispiel verwendet. Wenn zwischen dem Linienmuster auf dem Indikatorgitter und dem Linienmuster auf dem Skalengitter ein kleiner Winkel θ gebildet wird und die beiden Gitterskalenfacetten relativ parallel angeordnet sind, bilden sich unter der Beleuchtung der Lichtquelle auf dem fast vertikalen Gittermuster helle und dunkle Streifen.
Dichtlippe
Die Kunststoffdichtungen der Waagen der GS-Serie bestehen aus einem innovativen Material und bieten dadurch überragende Ölbeständigkeit, hohe elastische Rückstelleigenschaften und Haltbarkeit; die sorgfältig gestaltete Lippengeometrie bietet einen geringen Gleitwiderstand.

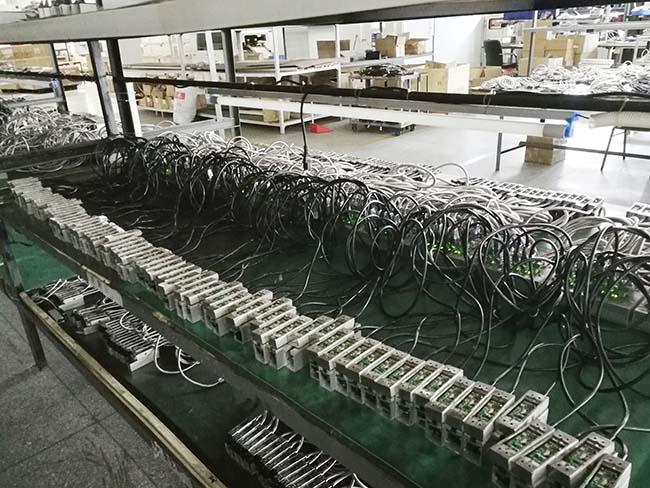

Alterungstest
Der Alterungstest kann überprüfen, ob Prozess, Design, Material und andere Aspekte fehlerhaft sind. Daher können wir mithilfe dieser Tests das Produktdesign umgehend überarbeiten, um die Produktqualität und Lebensdauer zu verbessern.
100% Laserkalibrierung
Alle Glasgitterwandler werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
Genauigkeitsbericht
Auf jeder linearen Skala ist ein QR-Code aufgedruckt, mit dem Benutzer bequem den Genauigkeitsbericht der Werksinspektion einsehen können.
