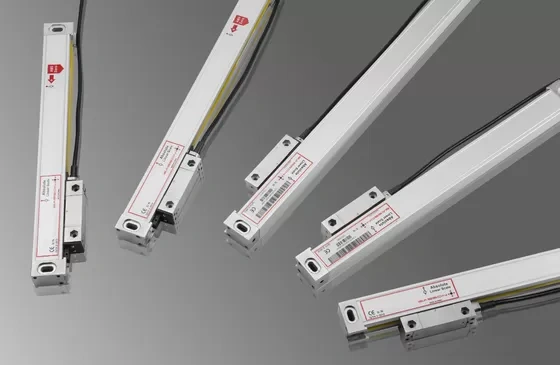

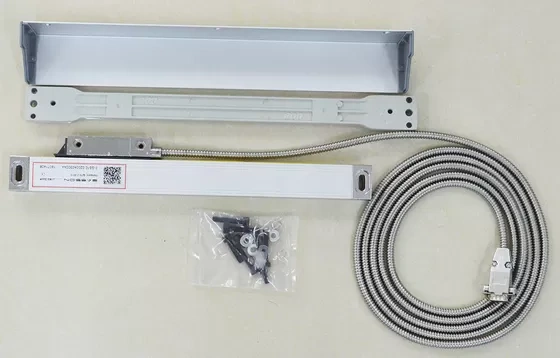

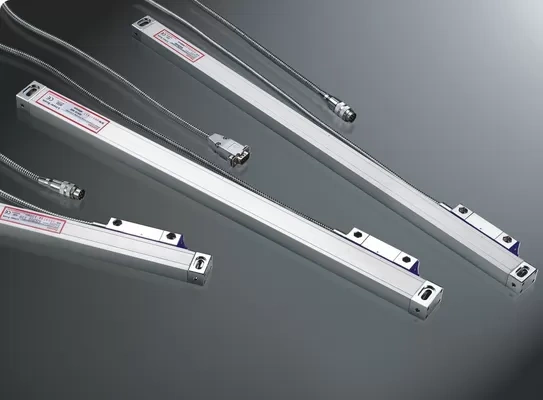

Easson GS10 50-1250mm optische Glas-Linearkodierer Dro-Skala
Für typische Anwendungen manueller Werkzeugmaschinen wie Fräs- oder Drehmaschinen bietet die GS-Serie eine solche Auflösung mit einer Genauigkeitsklasse von ± 10 μm innerhalb eines Verfahrbereichs von 1 Meter.
Fortschrittliches optisches Messsystem
Der Lesekopf bewegt sich entlang der kleinen Reibungsführungsschiene des Gitterlineals. Der Lesekopf ist über die Kupplung mit dem externen Montagerahmen verbunden. Er kann den unvermeidlichen Ausrichtungsfehler zwischen dem Gitterlineal und der Werkzeugmaschinenschiene ausgleichen
Doppeltes Dichtungsdesign
Die Kunststoffdichtungen der Waagen der GS-Serie bestehen aus einem innovativen Material und bieten dadurch überragende Ölbeständigkeit, hohe elastische Rückstelleigenschaften und Haltbarkeit; die sorgfältig gestaltete Lippengeometrie bietet einen geringen Gleitwiderstand.
Produktspezifikation
| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | Vertikales Stützsystem mit fünf Lagern | |||||||
| Auflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 100-1200 mm | Alle 50mm pro Länge Spezifikation | Alle 50mm pro Länge Spezifikation | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 50mm pro Länge Spez. bis 500mm | |||||||
| Genauigkeit | 100-450 mm | ±8 μm | ±5 μm | ±8 μm | ±5 μm | ±8 μm | ±5 μm | ±8 μm | ±5 μm |
| 500-800 mm | ±10 μm | ±8 μm | ±10 μm | ±8 μm | -- | ||||
| 1050-2000 mm | ±15 μm | ±12 μm | ±15 μm | ±12 μm | -- | ||||
| 1300-3000 mm | -- | -- | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Einbaumaße
GS10 / GS11 / GS12 / GS13 Serie
GS30 / GS31 / GS32 / GS33 Serie
Anschlussschnittstelle
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
DIN 7PIN
| STIFT | Kabel | TTL |
| 1 | Orange | 0 V |
| 2 | —— | —— |
| 3 | Gelb | A |
| 4 | Grün | B |
| 5 | Rot | 5 V |
| 6 | Braun | R |
| 7 | Boden | Masse |
| Fall | Boden | Masse |
100% Laserkalibrierung
Jedes Glaslineal wird mit unserem hauseigenen Laserinterferometer sorgfältig kalibriert und es können Genauigkeitstestberichte erstellt werden, um die Produktqualität und Qualitätsrückverfolgbarkeit sicherzustellen.
Genauigkeitsbericht im QR-Code
Auf jedem Linearencoder ist ein QR-Code aufgedruckt, mit dem Benutzer bequem den Genauigkeitsbericht der Werksinspektion einsehen können.
