Name: | Digitale Positionsanzeige | Stichwort: | Digitale Anzeige |
---|---|---|---|
Farbe: | Grau | Hülse: | Aluminium |
Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Anwendung: | Fräsen, Drehen, Schleifen, Bohren, Drahtschneiden |
Leistung: | 110 V / 220 V | Ausgangssignal: | TTL |

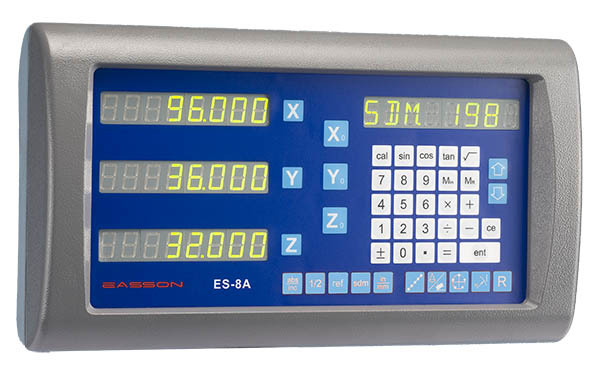

Produkteinführung
Die ES-8A-Serie ist ein umfassendes Funktionsanzeigesystem von Easson. Die Kerndesignphilosophie konzentriert sich auf die Bereitstellung der rauschärmsten Anzeigesysteme auf dem Markt. Darüber hinaus bietet es präzise, anwendungsspezifische Funktionen, die auf eine breite Palette allgemeiner und spezialisierter Maschinen zugeschnitten sind, um die Präzision und Effizienz der Bearbeitung zu maximieren.
Autotex wird als Schlüsselmembran der ES-Serie verwendet. Es bietet eine ausgezeichnete chemische Beständigkeit gegenüber den am häufigsten in der Industrie verwendeten Lösungsmitteln und eine ausgezeichnete Schalterlebensdauer. Die erwartete Schalterlebensdauer beträgt 100.000 Schaltvorgänge.
Transformator mit extrem niedrigem Temperaturanstieg
Die Stromversorgung des digitalen Anzeigesystems von Easson verwendet einen linearen Spannungsschalter-Leistungstransformator und einen Leistungsfilter. Dadurch können unsere Produkte die Störfestigkeit und EMV-Bestimmungen erfüllen.
EMV-Prüfgeräte
Easson DRO-Produkte müssen die standardmäßige EMV-Standardspezifikation erfüllen. Wir verfügen über einen vollständigen Satz von EMV-Test-ESD-Immunitätstestern.
Technische Spezifikation
Modell-Nr | ES-8A | ||
Achsennummer | Drei Achsen | ||
Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
Signaleingang | A/B-Quadratursignal | ||
Spannungsbereich | AC110 V - 220 V / 50Hz - 60Hz | ||
Gewicht (kg) | 3.5 | ||
Eingangsfrequenz |
2 MB Hz | ||
Bedienung Tastatur | Leicht zu berührende Tasten | ||
Betriebstemperatur | 0℃ - 45℃ | ||
Lagertemperatur | -40℃ - 55℃ | ||
Relative Luftfeuchtigkeit | ≤ 95 % | ||

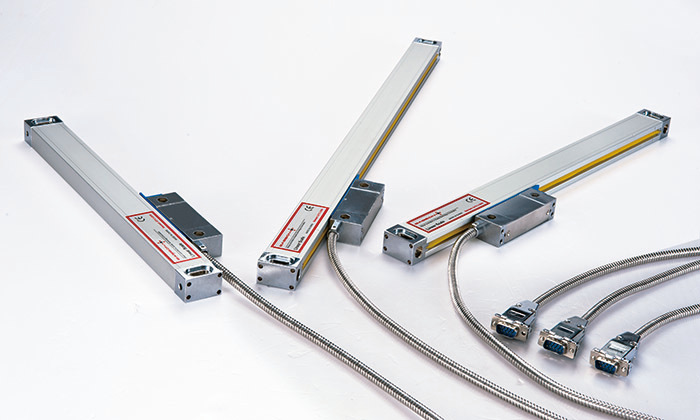

Eingänge | 3 Linearencoder | ||
EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
Die grundlegenden Parameter sind wie folgt enthalten:
Zentrierung (1/2) |
Metrische / Zoll-Anzeige (mm / Inch) |
Absolut / Inkrementell (ABS / INC) |
Ausschaltspeicher (30 Unterdaten) |
199 Unterdatum |
Referenzspeicher (REF) |
Null löschen |
Teilkreisdurchmesser (PCD) |
Linienlochpositionierung (LHOLE) |
Einfache „R“-Funktion |
Schrägbearbeitung |
Lineare Fehlerkompensation |
Nichtlineare Fehlerkompensation |
INCL-Funktion |
Achsengeschwindigkeitsanzeige |
Erweiterte DRO-Funktionen der ES-Serie: Nichtlineare Fehlerkompensation
Erweiterte Funktionen für Fräsmaschinen

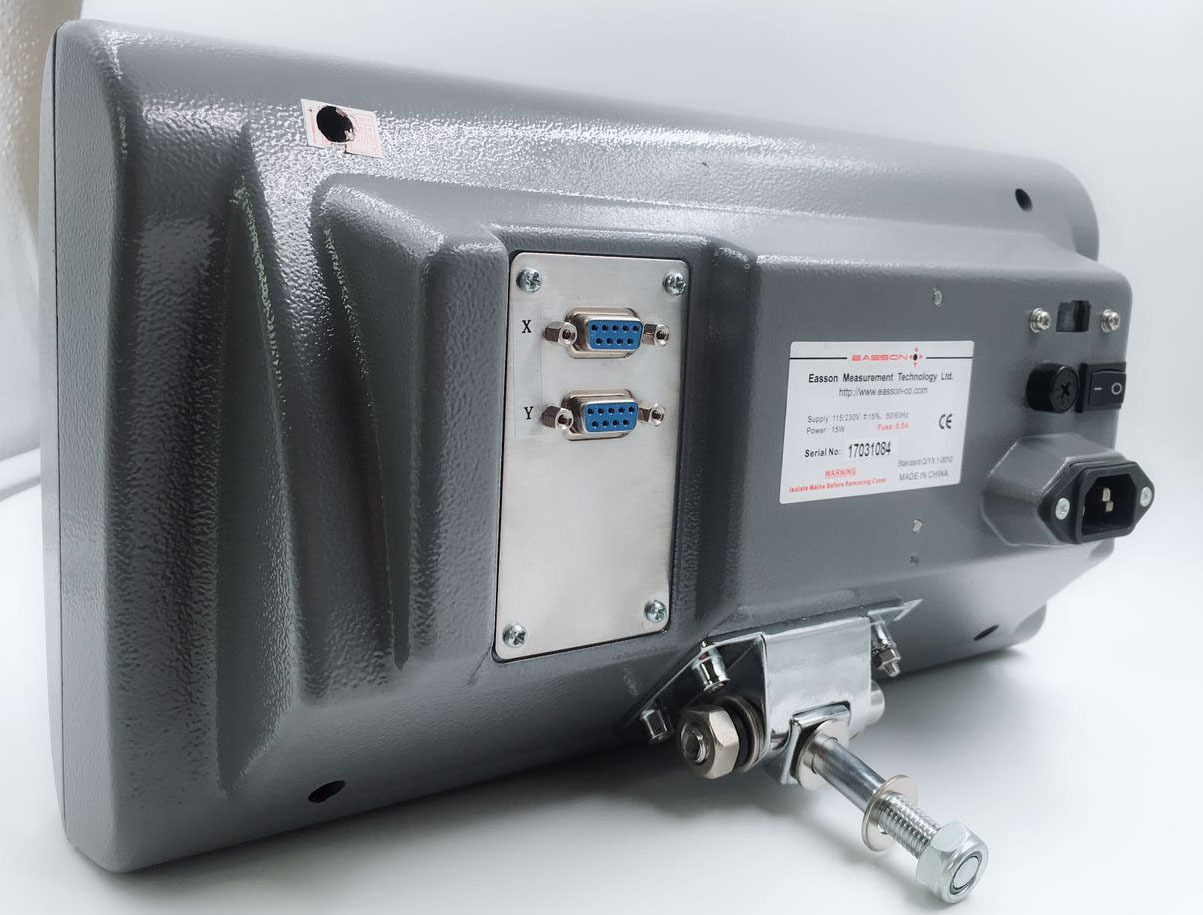

Anschlussschnittstelle
STIFT | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
TTL-Signal | --- | 0 V | --- | Masse | --- | A | 5 V | B | R |
Kabel | --- | Orange | --- | Boden | --- | Gelb |
FAQs
F1.Wie sende ich meine Anfrage?
Sie können uns per E-Mail, Telefonanruf oder Nachricht (WhatsApp, We Chat, Skype) kontaktieren.
F2: Wie lange dauert es, bis ich nach meiner Anfrage eine Rückmeldung erhalte?
Wir werden Ihnen innerhalb von 1 Stunde an einem Werktag antworten.
3. F: Lieferzeit
A: Die Lieferzeit für Seefrachtaufträge beträgt normalerweise 30–45 Tage nach Erhalt der Auftragsbestätigung. Kleine Mengen für Luftfracht können jederzeit versendet werden.
4. F: Zahlungsfrist
A: Normalerweise werden 100 % T/T-Zahlungen akzeptiert. Für andere Zahlungsbedingungen können Sie uns gerne zur Diskussion kontaktieren.
