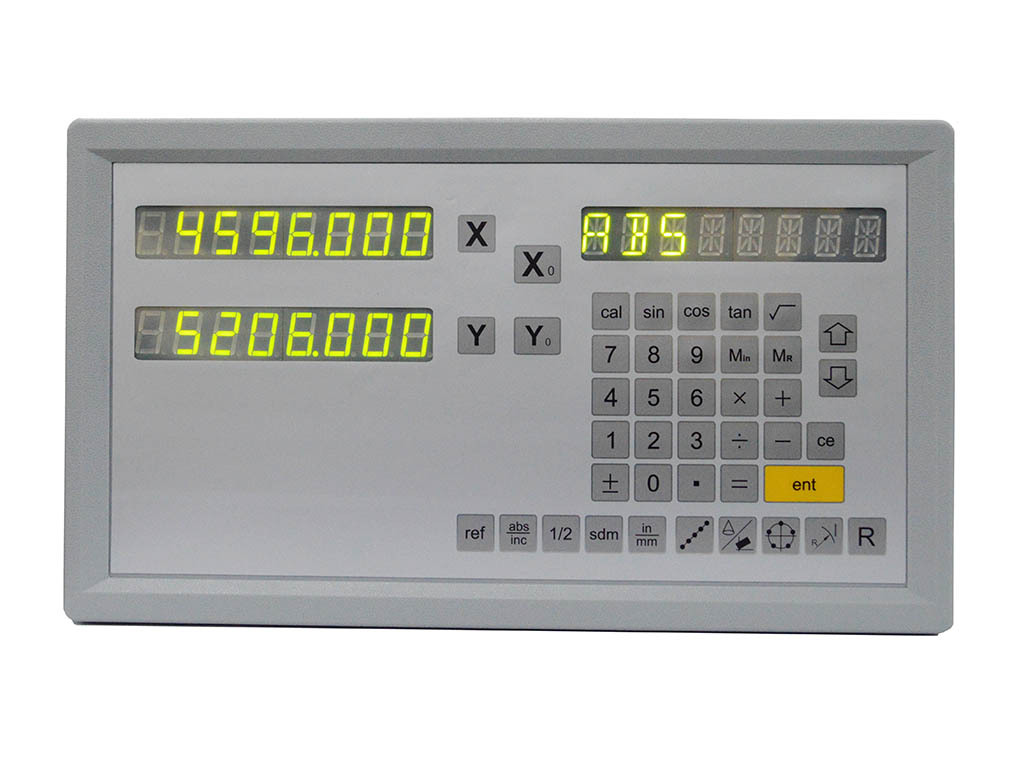

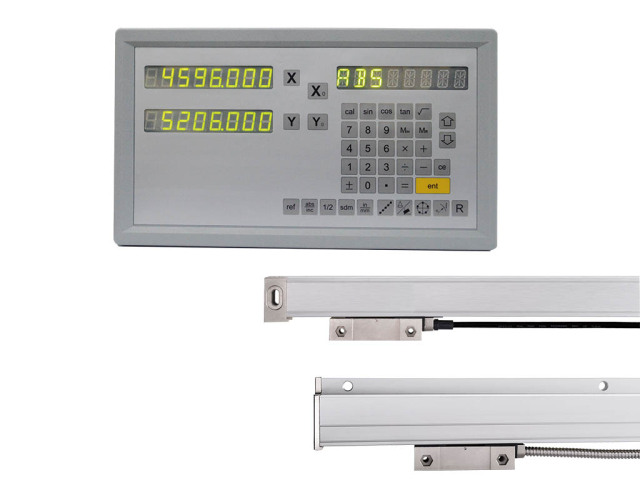

| Name: | Digitalanzeige-Kit für Drehmaschinen | Stichwort: | 2-Achsen-Digitalanzeige |
|---|---|---|---|
| Farbe: | Silber grau | Material: | Plastik |
| Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Anwendung: | Fräsen, Drehen, Schleifen, Drahtschneiden |
| Stromversorgung: | 110 V / 220 V | Ausgangssignal: | TTL |
Produkteinführung
Die EA-Serie ist eine All-in-One-Funktionsanzeigesystemserie. Es handelt sich um eine praktische, multifunktionale optische Glaswaage mit digitaler Anzeige, die von Easson entwickelt wurde.
Der Designschwerpunkt liegt auf der Beibehaltung der vollen Funktion und hohen Qualität sowie dem Versuch, die vernünftigste Lösung zu finden und den Preis zu senken, wobei der praktische Markt im Mittelpunkt steht.
Autotex wird als Schlüsselmembran der EA-Serie verwendet. Es bietet eine ausgezeichnete chemische Beständigkeit gegenüber den am häufigsten in der Industrie verwendeten Lösungsmitteln und eine ausgezeichnete Schalterlebensdauer. Die erwartete Schalterlebensdauer beträgt 100.000 Schaltvorgänge.
Transformator mit extrem niedrigem Temperaturanstieg
Alle digitalen Anzeigenetzteile von Easson verwenden einen linearen Leistungstransformator und einen Leistungsfilter. Dadurch können unsere Produkte die Störfestigkeit und EMV-Bestimmungen erfüllen.
Um die gesamte Wärmeentwicklung im ES DRO zu reduzieren und eine lange Lebensdauer zu erreichen, wird ein Transformator mit extrem niedrigem Temperaturanstieg verwendet, der mit einem Mikrochipkern mit sehr hoher Permeabilität konstruiert ist, wodurch der Temperaturanstieg effektiv auf nur etwa 5 °C reduziert wird.
EMV-Prüfgeräte
Die digital angezeigten Produkte von Easson müssen die standardmäßige EMV-Standardspezifikation erfüllen. Wir verfügen über einen vollständigen Satz von EMV-Testgeräten für die ESD-Störfestigkeit.
Easson DRO entspricht den relevanten Normen zur elektromagnetischen Verträglichkeit (EMV) wie folgt:
IEC61000-4-2/GB/T 17799-2: Immunität gegen elektrostatische Entladung (Kontaktentladung 6000 V, Luftentladung 8000 V)
IEC61000-4-4/GB/T 17799-4: Immunität gegen schnelle transiente elektrische Störgrößen (Impulsamplitude 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunität gegen Blitzüberspannungen (Überlagerte Impulsspannungsspitze 2000 V)
Technische Spezifikation
| Modell-Nr | EA-926 | ||
| Achsennummer | Zwei Achsen | ||
| Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signaleingang | TTL | ||
| Spannungsbereich | AC110 V - 220 V / 50Hz - 60Hz | ||
| Nettogewicht / kg) | 2 | ||
|
Eingangsfrequenz |
2 MB Hz | ||
| Bedienung Tastatur | Leicht zu berührende Tasten | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95 % | ||
| Eingänge | 2 Linearencoder | ||
| EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 |
||
Die grundlegenden Parameter sind wie folgt enthalten:
| Zentrierung (1/2) |
| Metrische / Zoll-Anzeige (mm / Inch) |
| Absolut / Inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Unterdaten) |
| 199 Unterdatum |
| Referenzspeicher (REF) |
| Null |
| Teilkreisdurchmesser (PCD) |
| Linienlochpositionierung (LHOLE) |
| Einfache „R“-Funktion |
| Sanfte „R“-Funktion |
| Lineare Fehlerkompensation |
| Nichtlineare Fehlerkompensation |
| INCL-Funktion |
| Achsengeschwindigkeitsanzeige |
Erweiterte DRO-Funktionen der ES-Serie: Nichtlineare Fehlerkompensation
Erweiterte Funktionen für Fräsmaschinen

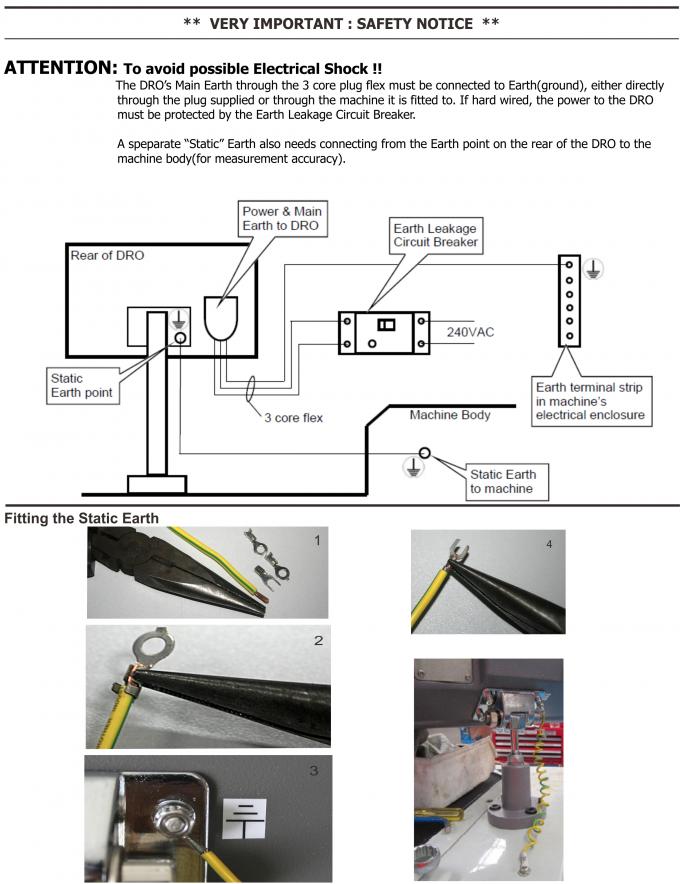

Sicherheitshinweise für die Installation
Anschlussschnittstelle
| STIFT | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL-Signal | --- | 0 V | --- | Masse | --- | A | 5 V | B | R |
| Kabel | --- | Orange | --- | Boden | --- | Gelb |
