| Name: | Hochpräziser Encoder | Stichwort: | Hochpräzise Waagen |
|---|---|---|---|
| Verwendung: | Fräsmaschine, Drehmaschine, Schleifmaschine, Bohrmaschine | Sprachen: | 20 Auswahlmöglichkeiten |
| Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Bruttogewicht: | 3 kg |
| Stromversorgung: | Wechselstrom 110 V – 220 V | Ausgangssignal: | TTL |
Warenpräsentation
Optische Lineargeber werden in verschiedenen Maschinen zusammen mit digitalen Anzeigesystemen von Easson verwendet. Sie dienen häufig dazu, die Koordinaten von Werkzeug und Werkstück zu erkennen, Schnittfehler zu beobachten und zu verfolgen und so bei der Kompensation von Bewegungsfehlern mitzuwirken.
| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | Vertikales Stützsystem mit fünf Lagern | |||||||
| Auflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 100-1200 mm | Alle 50mm pro Länge Spezifikation | Alle 50mm pro Länge Spezifikation | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 50mm pro Länge Spez. bis 500mm | |||||||
| Genauigkeit | 100-450 mm | ±8 μm | ±5 μm | ±8 μm | ±5 μm | ±8 μm | ±5 μm | ±8 μm | ±5 μm |
| 500-800 mm | ±10 μm | ±8 μm | ±10 μm | ±8 μm | -- | ||||
| 1050-2000 mm | ±15 μm | ±12 μm | ±15 μm | ±12 μm | -- | ||||
| 1300-3000 mm | -- | -- | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |

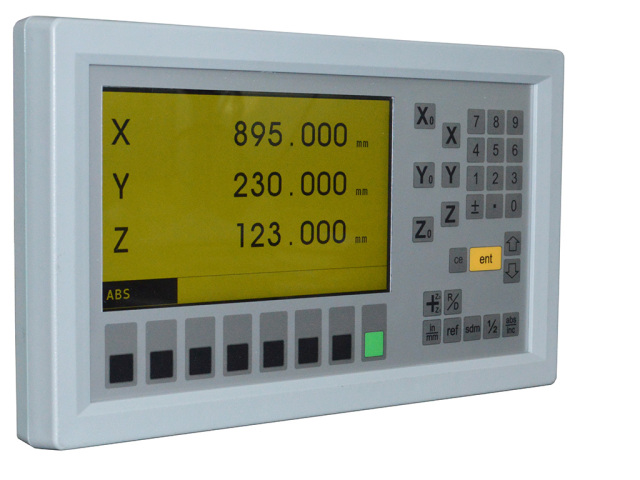

Technische Daten der Digitalanzeigen
1. Zentrieren (1/2)
2. Metrische / Zoll-Anzeige (mm / Zoll)
3. Absolut / Inkrementell (ABS / INC)
4. Ausschaltspeicher (30 Unterdaten)
5. 199 Unterdatum
6. Referenzspeicher (REF)
7. Eingebauter Taschenrechner
8. Teilkreisdurchmesser (PCD)
9. Linienlochpositionierung (LHOLE)
10. Einfache „R“-Funktion
11. Lineare Fehlerkompensation
12. Nichtlineare Fehlerkompensation
13. Achsengeschwindigkeitsanzeige
14. Radius / Durchmesser (Drehfunktion)
15. Z-Achsen-Summierung (Drehmaschinenfunktion)
DRO EMV-Prüfgeräte
Alle Digital Readout-Produkte von Easson müssen die EMV-Spezifikation erfüllen. Wir verfügen über einen kompletten Satz von EMV-Test-ESD-Immunitätstestern zum Prüfen der elektromagnetischen Verträglichkeit.
Easson DRO entspricht den relevanten Normen zur elektromagnetischen Verträglichkeit (EMV) wie folgt:
IEC61000-4-2/GB/T 17799-2: Immunität gegen elektrostatische Entladung (Kontaktentladung 6000 V, Luftentladung 8000 V)
IEC61000-4-4/GB/T 17799-4: Immunität gegen schnelle transiente elektrische Störgrößen (Impulsamplitude 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunität gegen Blitzüberspannungen (Überlagerte Impulsspannungsspitze 2000 V)
Alterungstest
Der Alterungstest kann überprüfen, ob Prozess, Design, Material und andere Aspekte fehlerhaft sind. Daher können wir mithilfe dieser Tests das Produktdesign umgehend überarbeiten, um die Produktqualität und Lebensdauer zu verbessern.
FAQ
1: Haben Sie den OEM-Kundendienst akzeptiert?
Wir können nicht nur Standardprodukte liefern, sondern je nach Bestellmenge auch individuell auf Kundenwunsch gefertigte Produkte.
2: Was sind Ihre Hauptprodukte?
A: CNC-Bildmessmaschine, optischer Profilprojektor, digitales Anzeigesystem (Zähler), linearer Encoder-Glasmaßstab. CNC-Linearmaßstab
3: Beträgt die Länge des GS30 1000 mm?
A: Die GS30-Serie ist nur in den Längen 50 bis 500 mm erhältlich. Aufgrund der dünnen Gehäusestruktur (unzureichende Steifigkeit) empfehlen wir, dieses Modell nicht für die Messung großer Abmessungen zu verwenden.
4: Wie kann ich die Modelle Easson GS10, GS30, GS90, VS10 und VS20 identifizieren?
A: Wir haben das Produktcode-Etikett auf dem Skalenkörper angebracht, außerdem sind die Abmessungen jedes Modells unterschiedlich. Die GS-Serie verwendet für ihre Struktur ein Design mit fünf Lagern und einer Feder für den Träger der optischen Gitterlinearskala; bei der VS-Serie ist es jedoch völlig anders, da GS eine Push-and-Pull-Struktur mit sechs Federn hat und damit genauer ist als die GS-Skala.
5: Welche Längenabmessungen können Sie für den linearen Glasmaßstab herstellen?
A: Bis jetzt können wir Glasmaßstäbe mit einer Länge von maximal 3000 mm herstellen.
