| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | ES-14B |
| Mindestbestellmenge: | 1 Satz |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 1000 SETS pro Monat |
| Verwendung: | Fräsen Drehen Schleifen Bohren | Leistung: | 110 V bis 220 V |
|---|---|---|---|
| Sprachen: | 20 Auswahlmöglichkeiten | Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Bruttogewicht: | 3 kg | Ausgangssignal: | TTL |
| Name: | Digitale Anzeigeeinheit | Stichwort: | Dro-Einheit |
| Markieren: |
Linearer Skalenencoder des DRO-Systems,0,1 Mikron absoluter linearer Skalenencoder,optischer Absolutwertgeber von Easson |
||
Dro-System Absolute Linear Scale Encoder für Bohr-Fräsmaschine Drehmaschine Schleifmaschine
Produkteinführung

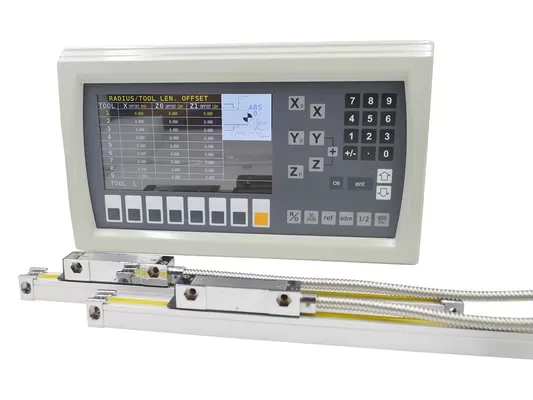

ES-14B LCD ist ein digitales Anzeigesystem mit All-in-One-Funktion von Easson. Es handelt sich um eine praktische, multifunktionale optische Linearencoder-Digitalanzeige, die bei verschiedenen Werkzeugmaschinen wie Fräs-, Dreh-, Schleif- und Bohrmaschinen usw. eingesetzt wird.
Durch die Koordination mit linearen Encoderskalen können Anzeigen der ES-Serie den Verschiebungswert genau anzeigen und eine NC/CNC-Maschine erreichen.
Wenn Sie auf der Suche nach einem zuverlässigen, effizienten und kostengünstigen Digitalanzeigegerät sind, dürfen Sie sich das nicht entgehen lassen.
Produktparameter
| Zentrierung (1/2) |
| Metrische / Zoll-Anzeige (mm / Inch) |
| Absolut / Inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Unterdaten) |
| 199 Unterdatum |
| Referenzspeicher (REF) |
| Null |
| Teilkreisdurchmesser (PCD) |
| Linienlochpositionierung (LHOLE) |
| Einfache „R“-Funktion |
| Sanfte „R“-Funktion |
| Lineare Fehlerkompensation |
| Nichtlineare Fehlerkompensation |
| INCL-Funktion |
| Achsengeschwindigkeitsanzeige |
Optischer Linearencoder | Lineare Skala | Optische Glasskala
Fortschrittliches optisches Messsystem
Der Unterschied zwischen der VS-Linearwaage und dem optischen Linearencoder auf dem chinesischen Festlandmarkt besteht darin, dass der Gleitträger der optischen Linearwaagen der VS-Serie ein Fünflagerdesign und sechs Federn für den optischen Gitterlinearwandler verwendet und ein zuverlässigeres Halterungssystem bietet, insbesondere bei langdimensionierten Waagen wie langen Drehmaschinen. Die Genauigkeit ist besser als bei der Langwaage der GS20-Serie.
Spezifikation der optischen linearen Encoderskala
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Messnormal | Glasgitterskala - Teilungsperiode: 20 μm (0,02 mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | ||||||||
| Bildschirmauflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm | Nicht verfügbar | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm | |||||||
| Genauigkeit | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1050-2000 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1300-3000 mm | -- | ±10 μm/m | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Einbaumaße
VS1 0 / VS1 1 / VS1 2 / VS1 3er
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
100% Laserkalibrierung
Alle linearen Skalen von Easson werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
