CMOS CNC Vision Messsystem, Digitale Längenmessgeräte

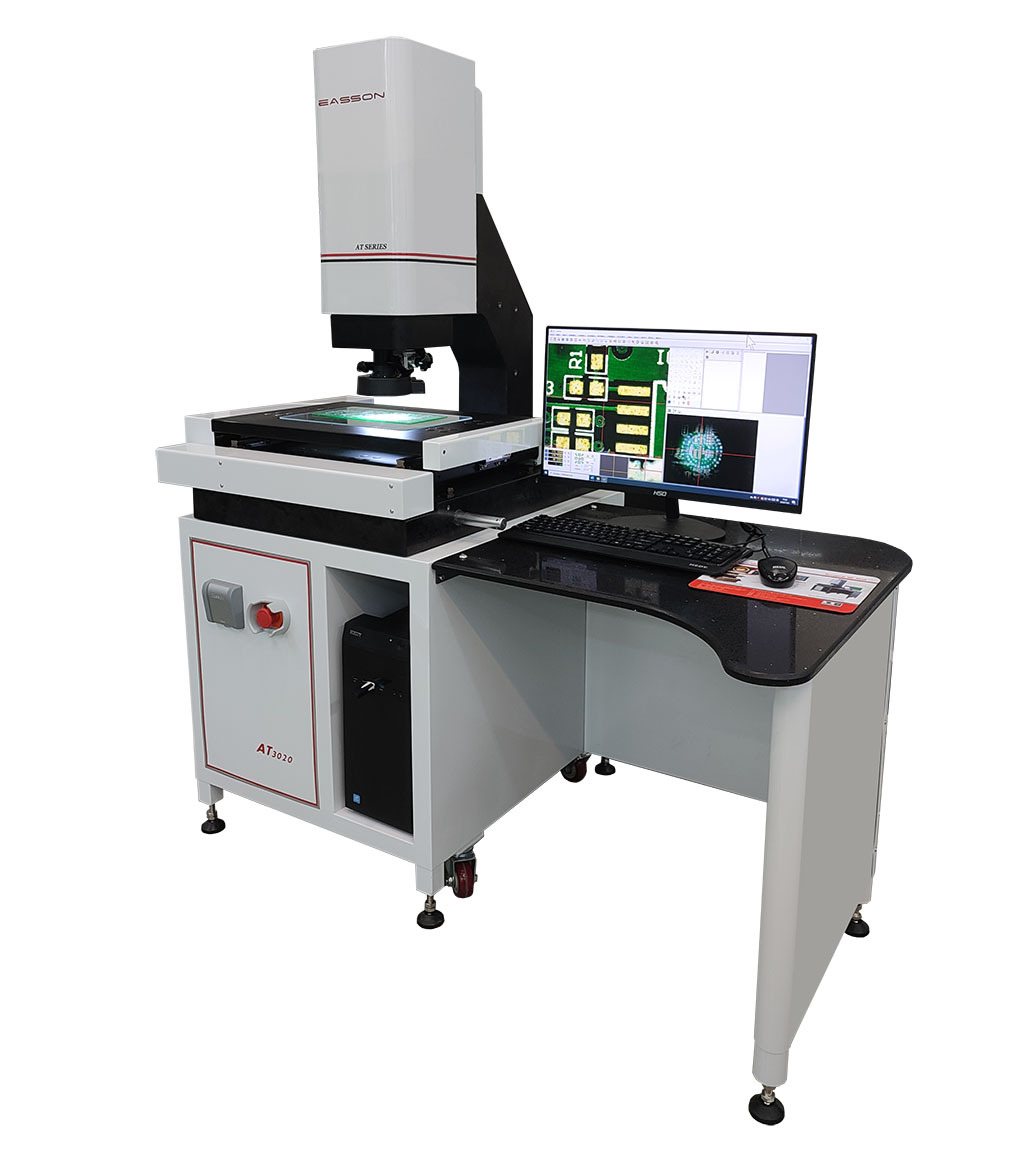

Das automatische Bildmesssystem der AT-Serie ist speziell für große, wiederholte Messungen konzipiert; es ist schnell, effizient und leistungsstark.

Die Funktionen des VMM-Steuerungssystems der AR-Serie sind wie folgt:

• Verwendet einen speziell entwickelten Prozessor (ASP), um die Anzahl der elektronischen Schaltkreise und Teile deutlich zu reduzieren und so die Zuverlässigkeit zu verbessern.
• Durch die Verwendung einer Einzelplatinenstruktur lässt sich der Verdrahtungsaufwand erheblich reduzieren und die Zuverlässigkeit verbessern.
• Schnelles, energiesparendes und hochpräzises AC-Servosteuerungssystem mit vollständig geschlossenem Regelkreis, das eine Positioniergenauigkeit von bis zu 1 μm ermöglicht, um die möglichen Faktoren, die die Wiederholbarkeit der Messung beeinträchtigen, zu minimieren.
• 21 Ordnungen hochpräziser geometrischer Stereo-Raumfehlerkompensation.
• Hochpräzise Linearführung, zuverlässiger für die Maschinenbewegung.

Technische Spezifikation

Merkmale

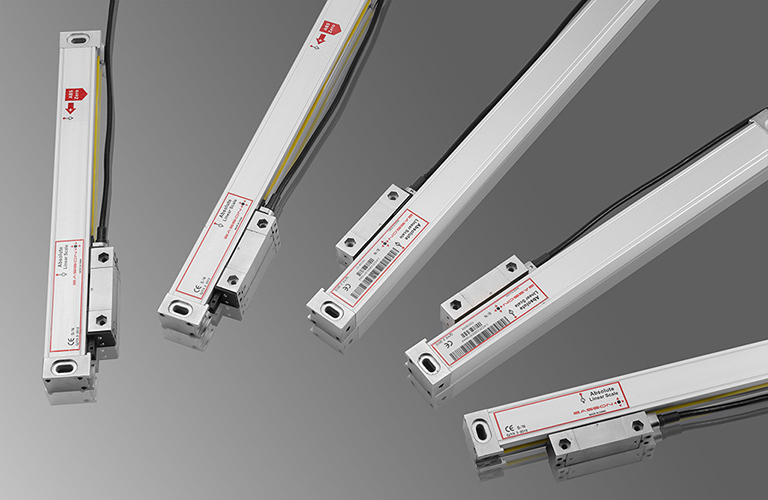

• Die X-, Y- und Z-Achse der absoluten linearen Skala ist unabhängig erforscht und entwickelt mit einer Auflösung von bis zu 0,01 μm.
• F3 Hochpräzises Closed-Loop-Autozoomobjektiv.
• Der speziell entwickelte Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann die Nachteile der instabilen USB-Übertragung beheben.

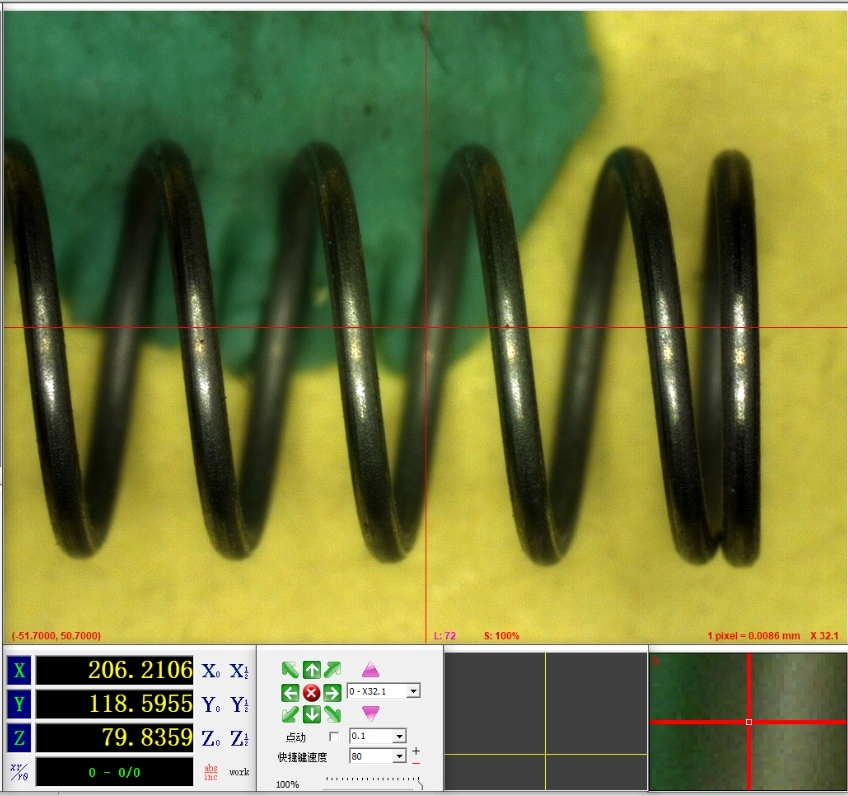

• Der hochauflösende CMOS-Sensor des Bildprozessors sorgt dafür, dass das Bild klar und ohne Verwischungen ist.

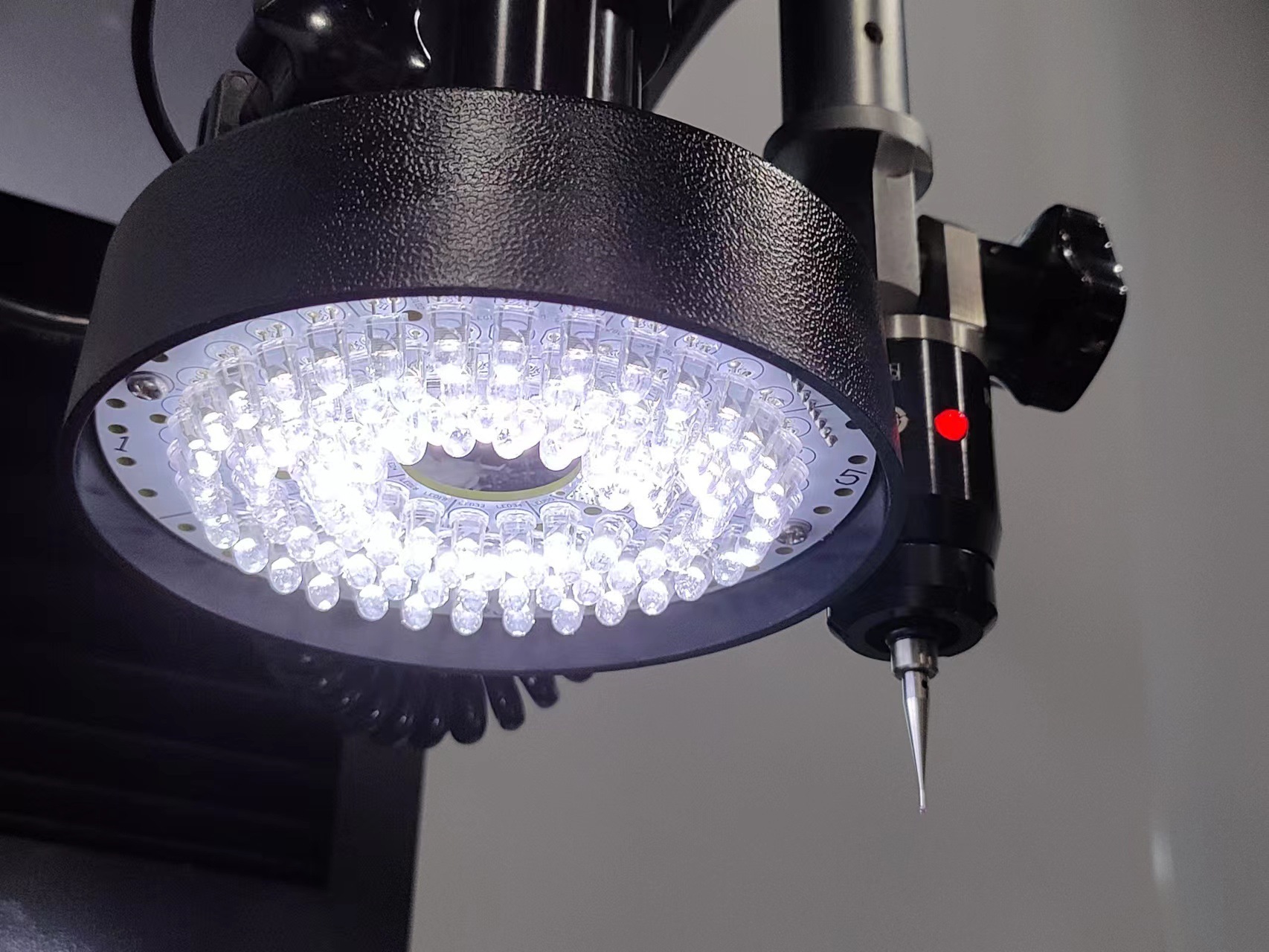

• Die Lichtquelle nutzt ein in acht Bereiche unterteiltes, unabhängiges Kontrollbeleuchtungssystem und das Leuchtelement nutzt eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern. Mit blauem Licht für spezielle Metallmessungen
• Eigenständig entwickelte multifunktionale 2D- und 3D-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.
• Die Maschine kann 24 Stunden lang im Dauerbetrieb laufen.
• 3-Achsen-Präzisions-Linearführung, Präzisionsantriebssystem und CNC-Steuerungssystem.
• Präzisions-Maschinenkörper aus Granit mit hoher Genauigkeit und Stabilität.
• Neues Design des Maschinenarbeitstisches, um ein Einklemmen während des Betriebs zu verhindern

F3 Hochpräzises Closed Loop Auto-Zoom-Objektiv

In Kombination mit der hochpräzisen und hochauflösenden Ringskala, die von Eassons F3-Objektiv entwickelt und konstruiert wurde, und der vollständig geschlossenen Positionsrückmeldung wird der durch den Zahnradübertragungsspalt verursachte Bildwiederholfehler eliminiert, um die Wiederholbarkeit der Gesamtmessung zu verbessern.

21 Aufträge Volumetrische Kompensation

Die Easson Vision-Messmaschine wird mit dem Netzwerksteuerungssystem der AR-Serie verwendet, das eine volumetrische Kompensation von 21 Ordnungen umfasst. Mit ultraschneller linearer Encoder-Ablesung und integriertem EAD (Absolutcode-Decoder) kann das System der AR-Serie unsere hochpräzise absolute Skala AS-80 verwenden und bietet so hochgenaue und hochauflösende Messungen.

2D / 3D M Mehrfach Messung

Die Bildverarbeitungsmessgeräte der drei Serien von Easson können mit dem hochpräzisen Tastkopf von Renishaw aus Großbritannien für 2D-/3D-Mehrfachmessungen zusammenarbeiten. Die 3D-Messung des Tastkopfs kann mit der 2D-Messung des Bildverarbeitungssystems kombiniert werden. Das gleiche Koordinatensystem wird in perfekter und einfacher Kombination für 2D-/3D-Messungen verwendet.

Vollansicht Nivigationsfunktion

Es behebt die Funktionseinschränkung, dass das Bildmessgerät aufgrund der Vergrößerung nicht die gesamte Ansicht des Produkts erfassen kann, und kann bei großen und komplexen Werkstücken die Messposition des Produkts schnell und genau finden.
