| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | EA-926 |
| Mindestbestellmenge: | 1 Satz |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 1000 SETS pro Monat |
| Name: | Easson Digitalanzeige | Stichwort: | Digitale Anzeigesysteme von Easson |
|---|---|---|---|
| Ausgangssignal: | TTL | Artikel: | Fräs-, Dreh-, Schleif-, Bohrmaschine |
| Stromversorgung: | 110 V bis 220 V | Sprachen: | 20 Auswahlmöglichkeiten |
| Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Bruttogewicht: | 3 kg |
| Markieren: |
Optische Linearencoder von Dro,Optische LCD-Linearencoder,EA 926 Bohrmaschine LCD-DRO |
||

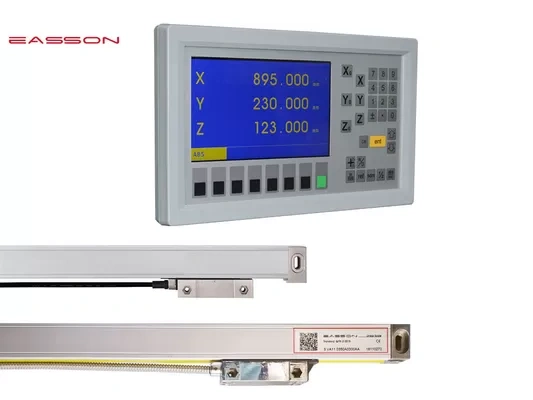

Präzise optische Linearencoder mit LCD-DRO für Fräsmaschinen und Drehmaschinen
Produkteinführung
Das 3-Achsen-Multifunktions-DRO EA-926 kann für verschiedene Maschinen wie Fräsmaschinen, Drehmaschinen, Bohrmaschinen und Schleifmaschinen verwendet werden, indem die Parameter im DRO eingestellt werden. Es verfügt über zahlreiche Grafikverarbeitungsfunktionen. Zum Beispiel R-Funktion, Linienlochpositionierung in der Fräsmaschine.
EA-926 verfügt über einen 7-Zoll-LCD-Farbbildschirm, der eine inaktive grafische Anzeige und eine grafische Schritt-für-Schritt-Anleitung zur Bedienung aller DRO-Funktionen bietet. Dadurch ist EA-926 äußerst benutzerfreundlich und ermöglicht es den Bedienern, alle leistungsstarken DRO-Funktionen innerhalb weniger Minuten nach dem Einschalten der DRO zu implementieren.
Optischer Linearmaßstab | Linearmaßstab | Optischer Glasmaßstab
Fortschrittliches optisches Messsystem – Lesekopf
Der Unterschied zwischen der VS-Skala und der aktuellen optischen Glasskala auf dem chinesischen Festlandmarkt besteht darin, dass der Gleitträger der optischen Linearskalen der VS-Serie ein Fünflagerdesign und sechs Federn für den optischen Gitterlinearwandler verwendet und ein zuverlässigeres Stützhalterungssystem bietet, insbesondere bei Skalen mit langen Abmessungen wie der langen Drehmaschine. Die Genauigkeit ist besser als bei der langen Skala der GS20-Serie.
Spezifikation der optischen Linearskala
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Messnormal | Glasgitterskala - Teilungsperiode: 20 μm (0,02 mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | ||||||||
| Bildschirmauflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm | Nicht verfügbar | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm | |||||||
| Genauigkeit | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1050-2000 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1300-3000 mm | -- | ±10 μm/m | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Einbaumaße
VS10 / VS1 1 / VS1 2 / VS1 3er
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
100% Laserkalibrierung
Jede Gitterlinearskala wird einer strengen Prüfung unterzogen und von unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
