| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | VS20 |
| Mindestbestellmenge: | 1 STÜCK |
|---|---|
| Verpackungsinformationen: | Sperrholzkiste |
| Lieferzeit: | 7 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 1500 PCS pro Monat |
| Name: | Lineare Skalen CNC | Stichwort: | Kostengünstiger Linearencoder |
|---|---|---|---|
| Messstandard: | 0,02 mm | Maße Länge: | 1250-3000 Mm |
| Bildschirmauflösung: | 0,005 mm | Garantie: | 13 Monate |
| Stromversorgung: | Gleichstrom 5 V | Ausgangssignal: | TTL (A-Qualifikation B) |
| Markieren: |
Linearer Skalenencoder mit 1 µm Auflösung,Linearer Skalenencoder mit 5 µm Auflösung,Drehmaschine Fräsmaschine Schleifmaschine Glas Encoder |
||

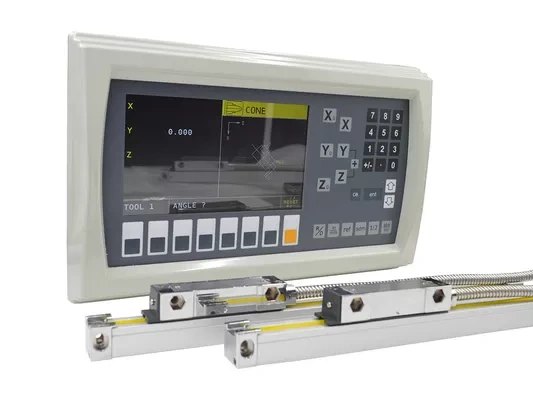

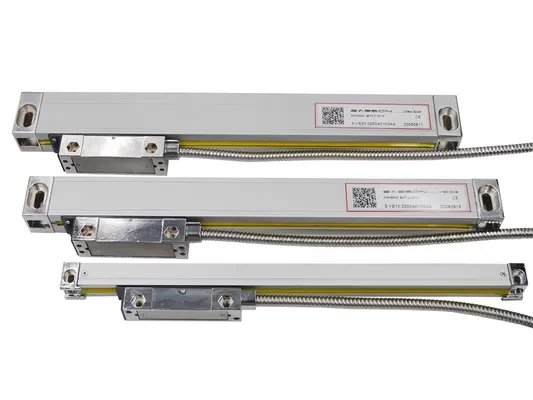

Linearer Skalen-Encoder mit 5 um und 1 um Auflösung für Drehbank-Frässchleifer
Produktspezifikation
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | ||||||||
| Auflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm | Nicht verfügbar | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm | |||||||
| Genauigkeit | 50-450 mm | ±3μm - ±5 μm | -- | ||||||
| 500-800 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1050-2000 mm | ±10 μm | ±5 μm | ±10 μm | ±5 μm | -- | ||||
| 1300-3000 mm | -- | ±10 μm/m | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Einbaumaße
VS20 Serie

Anschlussschnittstelle
DSUB 9PIN

| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
DIN 7PIN

| STIFT | Kabel | TTL |
| 1 | Orange | 0 V |
| 2 | —— | —— |
| 3 | Gelb | A |
| 4 | Grün | B |
| 5 | Rot | 5 V |
| 6 | Braun | R |
| 7 | Boden | Masse |
| Fall | Boden | Masse |
Produktbeschreibung
Fortschrittliches optisches Messsystem


Der Gleitträger der Skalen der VS-/VA-Serie verwendet ein Fünflagerdesign und sechs Federn für den optischen Gitterlinearwandler, insbesondere bei Skalen mit langen Abmessungen wie großen Drehmaschinen. Die Genauigkeit ist besser als bei der langen Skala der GS20-Serie.
Alterungstest

Der Lesekopf der optischen Linearwaage von Easson muss vor dem Montageprozess einem 72-stündigen Alterungstest unterzogen werden.
100% Laserkalibrierung

Alle Linearskalengeber werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
Genauigkeitsbericht im QR-Code

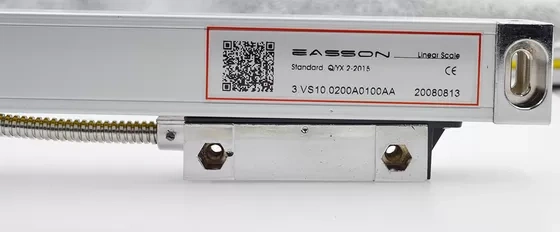

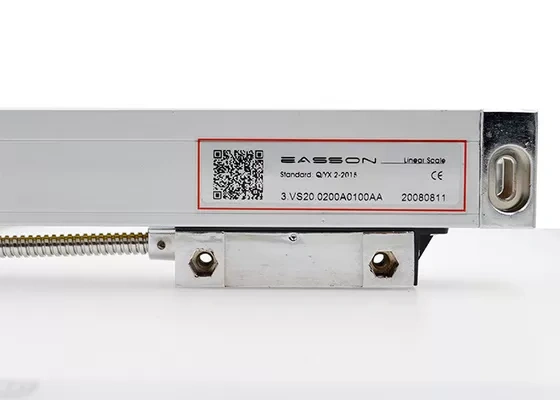

Auf jedem Linearskalengeber ist ein QR-Code aufgedruckt, mit dem Benutzer bequem den Genauigkeitsbericht der Werksinspektion einsehen können.
