| Name: | CNC-Linearencoder | Stichwort: | Digitale lineare Skala |
|---|---|---|---|
| Verwendung: | Fräs-, Dreh-, Schleifmaschine | Stromversorgung: | 110 V – 220 V, 50 Hz |
| Sprachen: | 20 Optionen | Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Bruttogewicht: | 3 kg | Ausgangssignal: | TTL |
| Markieren: |
5um CNC-Linearencoder,LCD-CNC-Linearencoder,Optische Linearencoder 1 um |
||

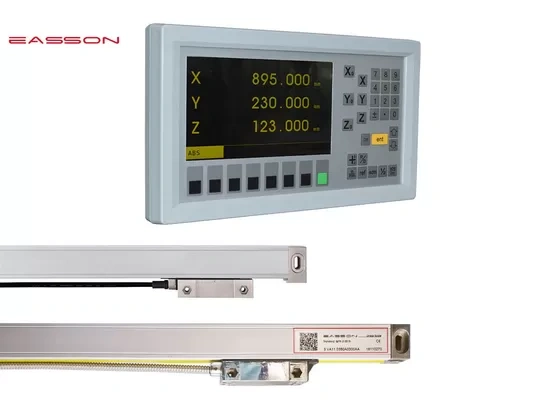

Optische Linearencoder 5 µm/1 µm mit digitalem LCD-Anzeigesystem
Parameter für Produkte mit digitaler Anzeige
Optischer Linearmaßstab | Linearmaßstab | Optischer Glasmaßstab Spezifikation
Merkmale des Gitters | Linearer Encoder aus Aluminiumlegierung
Linearer Encoder | Lineare Skala | Optische Glaswaage ist ein Sensor, bei dem der Lesekopf-Wandler auf ein Gitterglas aufgebracht wird, das die Position kodiert. Sensoren lesen das Gitterglas und wandeln die kodierte Position in ein analoges oder digitales Signal um, das von einer digitalen Anzeige (DRO) oder einem Controller in eine Position dekodiert werden kann. Es gibt zwei Arten von Encodern, einen inkrementellen und einen absoluten. Die Easson GS-Serie sind inkrementelle Skalen.
| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | ||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | Vertikales Stützsystem mit fünf Lagern | |||||||
| Auflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 100-1200 mm | Alle 50mm pro Länge Spezifikation | Alle 50mm pro Länge Spezifikation | ||||||
| 1300-3000 mm | Nicht verfügbar | Alle 50mm pro Länge Spez. bis 500mm | |||||||
| Genauigkeit | 100-450 mm | ±8 μm | ±5 μm | ±8 μm | ±5 μm | ±8 μm | ±5 μm | ±8 μm | ±5 μm |
| 500-800 mm | ±10 μm | ±8 μm | ±10 μm | ±8 μm | -- | ||||
| 1050-2000 mm | ±15 μm | ±12 μm | ±15 μm | ±12 μm | -- | ||||
| 1300-3000 mm | -- | -- | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||
| Schutz | Schutzart: IP 53 | ||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Einbaumaße
GS10 / GS11 / GS12 / GS13 Serie
GS30 / GS31 / GS32 / GS33 Serie
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
Anwendungen
Für typische Anwendungen manueller Werkzeugmaschinen wie Fräs- oder Drehmaschinen genügt eine Auflösung von 10 µm oder 5 µm, um die Anwendungsanforderungen zu erfüllen. Die Linearencoder der Serien GS10 und VS10 bieten eine solche Auflösung mit einer Genauigkeitsklasse von ± 10 µm innerhalb eines Verfahrbereichs von 1 Meter.
100% Laserkalibrierung
Alle optischen Linearskalen von Easson werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
