| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | GS10 |
| Mindestbestellmenge: | 1 STÜCK |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 3000 PCS pro Monat |
| Name: | Digitalanzeige-Kit für Drehmaschinen | Modell: | GS10 |
|---|---|---|---|
| Markenname: | Easson | Auflösung: | 0,005 mm |
| Länge: | 50-1000 mm | Stromversorgung: | Gleichstrom 5 V |
| Ausgangssignal: | TTL | Stichwort: | Mühlen-Dro-Kit |
| Markieren: |
Digitaler DRO-Linearskalen-Encoder,1000-mm-Glasmaßstab-Encoder,50-mm-Linearmaßstab-Encoder |
||
Easson GS Digital Dro 50 - 3000 mm Digitale Anzeigesysteme
Produktspezifikation
Linearencoder überwachen lineare Bewegungen und liefern Positionsrückmeldungen in Form von elektrischen Signalen. In einem Servoantriebssystem liefert ein Linearencoder zusätzlich zur Geschwindigkeits- und Richtungsrückmeldung des Drehgebers des Motors die genaue Position der Last. Bei Schrittantriebssystemen, die normalerweise im offenen Regelkreis ohne Positionsrückmeldung arbeiten, kann das Hinzufügen eines Linearencoders die Genauigkeit und Zuverlässigkeit des Positionierungssystems verbessern, ohne dass zusätzliche Kosten und Komplexität eines Servomotors entstehen.
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Messnormal | Glasmaßstab - Teilungsperiode: 20μm (0,02mm) | ||||||||||||
| Optisches Erkennungssystem | Transmissives Infrarotsystem: Wellenlänge 880 mm | ||||||||||||
| Objektträgerträgersystem | Vertikales Stützsystem mit fünf Lagern | 45°-Stützsystem mit fünf Lagern | Vertikales Stützsystem mit fünf Lagern | ||||||||||
| Auflösung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messweg | 50-1200 mm | Alle 50mm pro Länge Spezifikation | Nicht verfügbar | Alle 50mm pro Länge Spezifikation | |||||||||
| 1300-3000 mm | Nicht verfügbar | Alle 100mm pro Länge Spez. | Alle 50mm pro Länge Spez. bis 500mm | ||||||||||
| Genauigkeit | 100-450 mm | ±8 μm | ±5 μm | ±8 μm | ±5 μm | -- | ±8 μm | ±5 μm | ±8 μm | ±5 μm | |||
| 500-800 mm | ±10 μm | ±8 μm | ±10 μm | ±8 μm | -- | -- | |||||||
| 1050-2000 mm | ±15 μm | ±12 μm | ±15 μm | ±12 μm | -- | -- | |||||||
| 1300-3000 mm | -- | ±25 μm | -- | ||||||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||||||
| Hysterese | 3 μm (0,003 mm) | ||||||||||||
| Schutz | Schutzart: IP 53 | ||||||||||||
| Stromversorgung | Gleichstrom 5 V ± 5 % | ||||||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Einbaumaße
GS10 / GS11 / GS12 / GS13 Serie
GS30 / GS31 / GS32 / GS33 Serie
Anschlussschnittstelle
DSUB 9PIN
| STIFT | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | —— | —— | A- | Gelb |
| 2 | 0 V | Orange | 0 V | Weiß |
| 3 | —— | —— | B- | Rot |
| 4 | Masse | Masse | Masse | Masse |
| 5 | —— | —— | R- | Schwarz |
| 6 | A | Gelb | A | Grün |
| 7 | 5 V | Rot | 5 V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
DIN 7PIN
| STIFT | Kabel | TTL |
| 1 | Orange | 0 V |
| 2 | —— | —— |
| 3 | Gelb | A |
| 4 | Grün | B |
| 5 | Rot | 5 V |
| 6 | Braun | R |
| 7 | Boden | Masse |
| Fall | Boden | Masse |
Produktbeschreibung
Lineare Encoder-Glasmaßstäbe werden in verschiedenen Maschinen mit digitalen Anzeigen von Easson verwendet. Sie dienen häufig dazu, die Koordinaten von Werkzeug und Werkstück zu erkennen, Schnittfehler zu beobachten und zu verfolgen und so bei der Kompensation von Bewegungsfehlern mitzuwirken.
Fortschrittliches optisches Messsystem
Der Schlittenträger der Waagen der GS-Serie verwendet eine Fünflagerkonstruktion für einen optischen Gitterlinearwandler, die sich auf dem heutigen Markt als zuverlässigste Systemkonstruktion erwiesen hat.
Doppeltes Dichtungsdesign
Die Kunststoffdichtungen der Waagen der GS-Serie bestehen aus einem innovativen Material und bieten dadurch überragende Ölbeständigkeit, hohe elastische Rückstelleigenschaften und Haltbarkeit; die sorgfältig gestaltete Lippengeometrie bietet einen geringen Gleitwiderstand.
100% Laserkalibrierung
Jede Gitterskala von Easson wird einer strengen Laserinspektion und -prüfung unterzogen und kann Genauigkeitstestberichte bereitstellen, um die Produktqualität und Qualitätsrückverfolgbarkeit sicherzustellen.
Genauigkeitsbericht

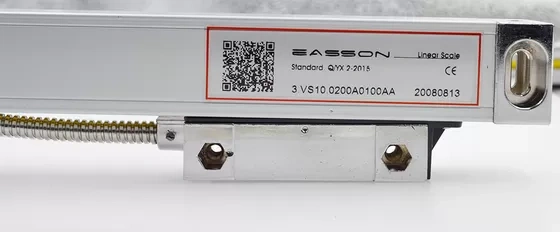

Auf jeder linearen Skala ist ein QR-Code aufgedruckt, mit dem Benutzer bequem den Genauigkeitsbericht der Werksinspektion einsehen können.
