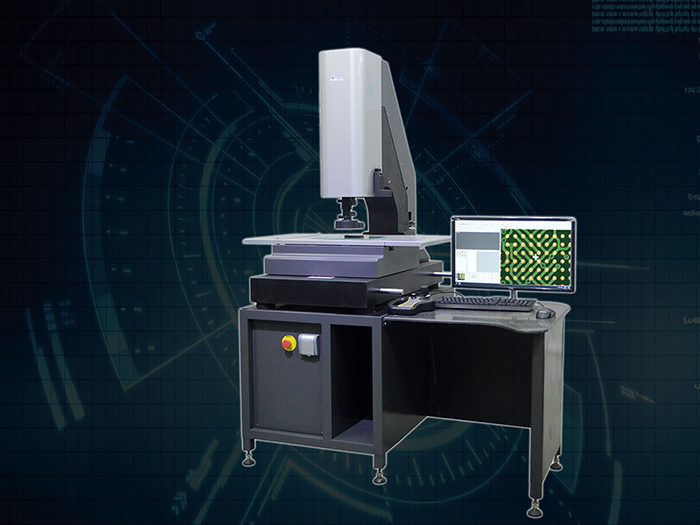

400 x 300 x 250 mm Video-CNC-Vision-Messsystem für mobilen Bildschirm

Produkteinführung

Die automatische optische Messmaschine der AT-Serie ist eine Maschine zur Messung der effektiven Länge, die mit Hilfe von Präzisionsmaschinen, Optik, Elektronik usw. konstruiert wurde.

Die VMM-Funktionen des Steuerungssystems AR-3 sind wie folgt:

• Spezieller, zweckgebundener Prozessor (ASP), der die Anzahl elektronischer Schaltkreise und Teile deutlich reduziert und so die Zuverlässigkeit verbessert.
• Einzelplatinenstruktur, um den Verdrahtungsaufwand deutlich zu reduzieren und so die Zuverlässigkeit zu verbessern.
• Schnelles, energiesparendes und hochpräzises AC-Servosteuerungssystem mit vollständig geschlossenem Regelkreis, das eine Positioniergenauigkeit von bis zu 1 μm ermöglicht, um die möglichen Faktoren, die die Wiederholbarkeit der Messung beeinträchtigen, zu minimieren.
• 21 integrierte Elemente zur hochpräzisen geometrischen Stereo-Raumfehlerkompensation.

Technische Spezifikation

Merkmale

• Die X-, Y- und Z-Achse der absoluten linearen Skala ist unabhängig erforscht und entwickelt mit einer Auflösung von bis zu 0,01 μm.
• F3 Hochpräzises Closed-Loop-Autozoomobjektiv.
• Der speziell entwickelte Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann die Nachteile der instabilen USB-Übertragung beheben.
• Hochauflösender SONY CMOS-Sensor des Bildprozessors sorgt für ein klares Bild ohne Verwischungen.

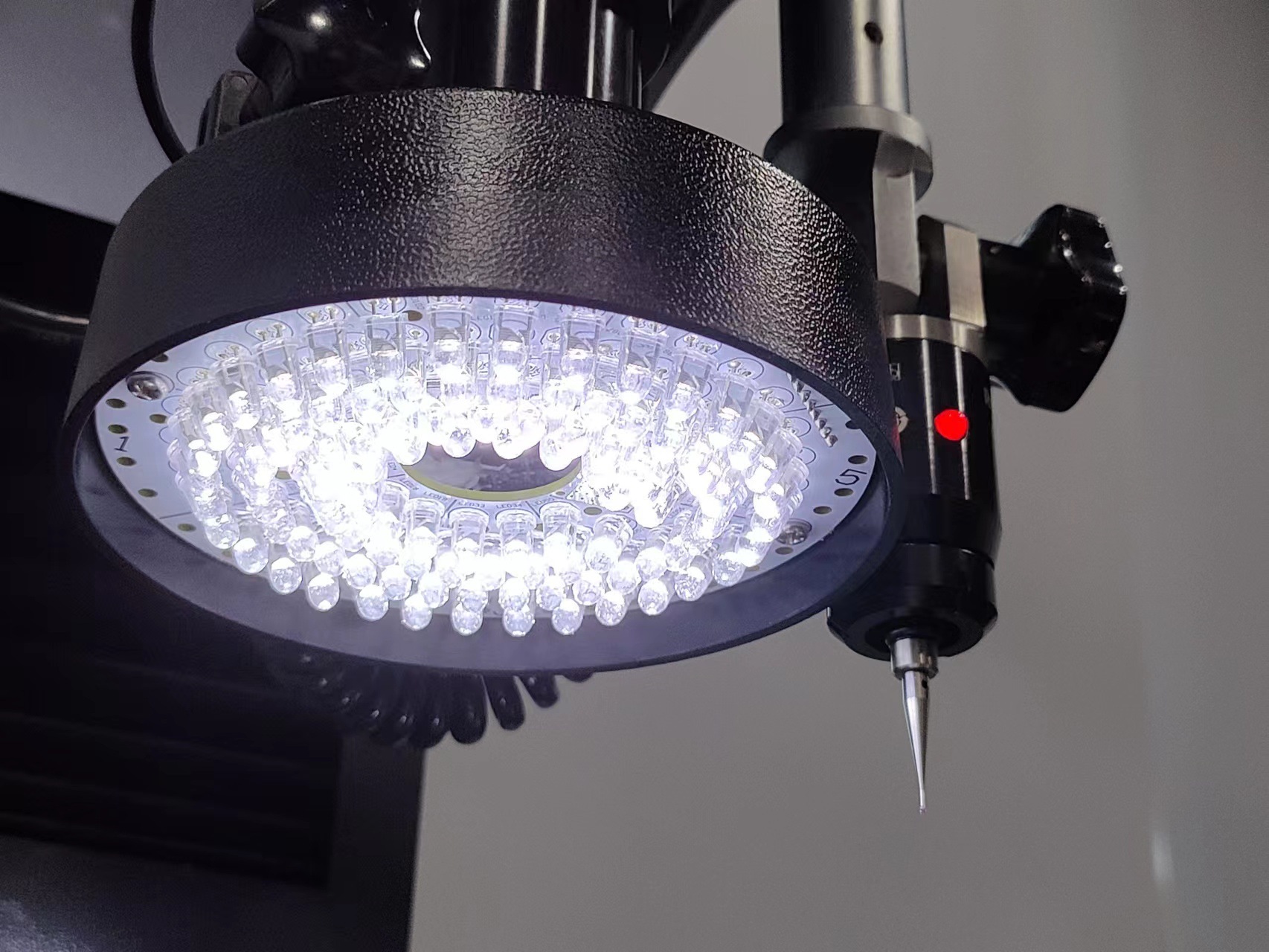

• Die nach oben gerichtete Lichtquelle nutzt ein in acht Bereiche unterteiltes, unabhängig steuerbares Beleuchtungssystem und das Leuchtelement nutzt eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern.
• Eigenständig entwickelte multifunktionale 2D- und 3D-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.
• Die Maschine kann 24 Stunden lang im Dauerbetrieb laufen.
• 3-Achsen-Präzisions-Linearführung, Präzisionsantriebssystem und CNC-Steuerungssystem.
• Präzisions-Maschinenkörper aus Granit mit hoher Genauigkeit und Stabilität.
• Neues Design des Maschinenarbeitstisches, um ein Einklemmen während des Betriebs zu verhindern

F3 Hochpräzises Closed Loop Auto-Zoom-Objektiv

Merkmale:

1. 3 Millionen Pixel hochauflösendes Objektiv

2. Die vollständig geschlossene Servosteuerung eliminiert Getriebelücken und verbessert die Wiederholgenauigkeit der Maschine erheblich.

3. Verwenden Sie eine hochpräzise Ringskala, die von unserem Unternehmen speziell für F3-Objektive entwickelt und konstruiert wurde, mit vollständig geschlossenem Positionsfeedback.

4. Wird mit einer koaxialen Lichtquelle geliefert, um das Problem der unzureichenden Beleuchtung bei der Messung tiefer Löcher zu lösen.

5. Vollständig geschlossene Servo-Positionsrückmeldung für vollautomatische Fokussierung

21 Artikel Raumausgleich

Die Easson Vision-Messmaschine wird mit dem Netzwerksteuerungssystem der AR-Serie verwendet, das eine volumetrische Kompensation von 21 Ordnungen umfasst. Mit ultraschneller linearer Encoder-Ablesung und integriertem EAD (Absolutcode-Decoder) kann das System der AR-Serie unsere hochpräzise absolute Skala AS-80 verwenden und bietet so hochgenaue und hochauflösende Messungen.

Easson ist ein Hersteller, der Präzisionsmessgeräte entwickelt und fertigt, z. B. CNC-Bildmesssysteme, optische Profilprojektoren, digitale Anzeigesysteme (DRO), CNC-Linearencoder-Glasmaßstäbe.

Easson hat sich aktiv an der Arbeit des Standardausschusses beteiligt und arbeitet ernsthaft mit anderen Pionierunternehmen dieser Branche zusammen, um die Entwicklung dieser Branche in China voranzutreiben.

Easson ist eines der wenigen Unternehmen in dieser Branche, das über Einrichtungen zur Herstellung von Mastermasken verfügt. Alle Mastermasken unserer absoluten linearen Gitter werden im eigenen Unternehmen hergestellt und tragen unser eingetragenes Warenzeichen, um illegale Kopien zu verhindern.
