| Herkunftsort: | VRChina |
|---|---|
| Markenname: | Easson |
| Zertifizierung: | CE |
| Modell-Nr: | ES8C |
| Mindestbestellmenge: | 1 Satz |
|---|---|
| Verpackungsinformationen: | Karton |
| Lieferzeit: | 5 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 1000 SETS pro Monat |
Verpackung & Lieferung
Einzelpaketgröße: 40x26x18 cm
Verpackungsart: Karton
Nettogewicht: 3 kg
Lieferung:
| Menge | 1-10 | 11-50 | 51-100 | ＞100 |
| Geschätzte Zeit (Tage) | 3 | 5 | 7 | 15 |
Die ES-8C-Serie ist CE-zertifiziert und wird nach TQM (Total Quality Management System) hergestellt. Die elektronischen Platinen entsprechen den RoHS-Standards.
Technische Spezifikation
| Modell | ES-8C | ||
| Achsennummer | 3 Achsen | ||
| Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signaleingang | TTL | ||
| Stromversorgung | 110 V bis 220 V | ||
| Bruttogewicht | 3,5 kg | ||
|
Maximaler Eingang |
2 MB Hz | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95 % | ||
| Eingänge | 3 Optischer Linearencoder | ||
| EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
EMV-Prüfgeräte
Um sicherzustellen, dass alle Digital Readout-Produkte von Easson die standardmäßige EMV-Spezifikation erfüllen, verfügen wir über einen kompletten Satz von EMV-Test- und ESD-Immunitätstestern zum Prüfen der EMV.
Produktbeschreibung

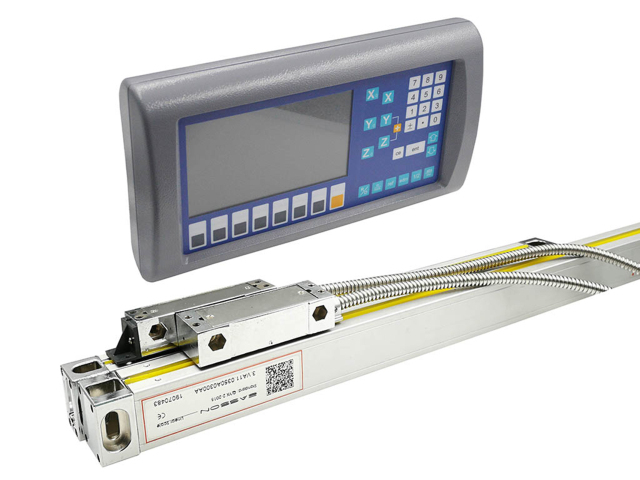

Digitales Anzeigesystem
Die grundlegenden Parameter des ES-8C sind wie folgt:
| Zentrierung (1/2) |
| Metrische / Zoll-Anzeige (mm / Inch) |
| Absolut / Inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Subdaten) |
| 199 Unterdatum |
| Referenzspeicher (REF) |
| Eingebauter Rechner |
| Teilkreisdurchmesser (PCD) |
| Linienlochpositionierung (LHOLE) |
| Einfache „R“-Funktion |
| Sanfte „R“-Funktion |
| Lineare Fehlerkompensation |
| Nichtlineare Fehlerkompensation |
| Z-Achsen-Summierung |
| Achsengeschwindigkeitsanzeige |
| Bluetooth-Funktion (optional) |
| Stromausfall-Positionsfunktion (funktioniert nur mit der absoluten linearen Skala von Easson) |
ES-8C mit BlueSync-Funktion ist eine neue digitale Anzeigetechnologie aus dem Jahr 2019. Das BlueSync-Kommunikationsprotokoll wurde von Easson entwickelt, um die Kommunikationsverbindung zwischen dem DRO und Ihrem Mobilgerät herzustellen. Über die BlueSync-Funktion in unserem digitalen Anzeigesystem können Sie Ihre elektronische Arbeitszeichnung auf Ihrem Mobilgerät anzeigen und sie mit Ihrer Maschinenbewegung und Werkzeugposition synchronisieren. Der Zweck von BlueSync besteht darin, Ihre Bearbeitung viel einfacher, unterhaltsamer und angenehmer zu gestalten.
Anders als andere Hersteller von Digitalanzeigen, die Schaltnetzteile verwenden, verwenden die digitalen Anzeigenetzteile von Easson einen linearen Leistungstransformator und einen Leistungsfilter. Dies kann dazu beitragen, dass unsere Produkte die Störfestigkeit und die elektromagnetische Verträglichkeit (EMV) nicht überschreiten. Schaltnetzteile sind nicht so gut wie lineare Leistungstransformatoren.
Easson DRO entspricht den relevanten Normen zur elektromagnetischen Verträglichkeit (EMV) wie folgt:
IEC61000-4-2/GB/T 17799-2: Immunität gegen elektrostatische Entladung (Kontaktentladung 6000 V, Luftentladung 8000 V)
IEC61000-4-4/GB/T 17799-4: Immunität gegen schnelle transiente elektrische Störgrößen (Impulsamplitude 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunität gegen Blitzüberspannungen (Überlagerte Impulsspannungsspitze 2000 V)
Anschlussschnittstelle
| STIFT | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL-Signal | --- | 0 V | --- | Masse | --- | A | 5 V | B | R |
| Kabel | --- | Orange | --- | Boden | --- | Gelb | Rot | Grün | Braun |
