| Name: | Bildverarbeitungs-Messsystem | Stichwort: | Messmaschine |
|---|---|---|---|
| Messgenauigkeit: | (1,5+L/200) μm | Messweg: | 300 x 200 x 200 mm |
| Kamera: | Hochauflösende 1/2'' CMOS-Kamera | Auflösung: | 0,01 μm absolute lineare Skala |
| Betriebsmodell: | Automatisch | Wiederholbarkeit: | ± 2 μm |
Die 3-Achsen-Messmaschine Easson 0,001 μm Linear Encoder VMM bietet beispiellose Genauigkeit und Präzision für Ihre Messanforderungen. Diese fortschrittliche Maschine wurde entwickelt, um den strengen Anforderungen moderner Fertigung und Qualitätskontrolle gerecht zu werden und gewährleistet jedes Mal konsistente, zuverlässige Ergebnisse.
Ausgestattet mit einem hochauflösenden 0,001μm Linearencoder garantiert dieses VMM-Messgerät eine außergewöhnliche Messgenauigkeit und eignet sich daher perfekt für Anwendungen, die eine hohe Präzision erfordern.
Langlebige und robuste KonstruktionDas aus hochwertigen Materialien gefertigte Messgerät Easson VMM ist für den Einsatz in den anspruchsvollsten Industrieumgebungen konzipiert und gewährleistet dauerhafte Haltbarkeit und Leistung.
Erweiterte Benutzeroberfläche und SoftwareDank der benutzerfreundlichen Oberfläche und der ausgereiften Software ist dieses Gerät einfach zu bedienen und lässt sich nahtlos in Ihren bestehenden Arbeitsablauf integrieren. Die erweiterten Funktionen tragen zur Steigerung von Produktivität und Effizienz bei.
Produkteinführung

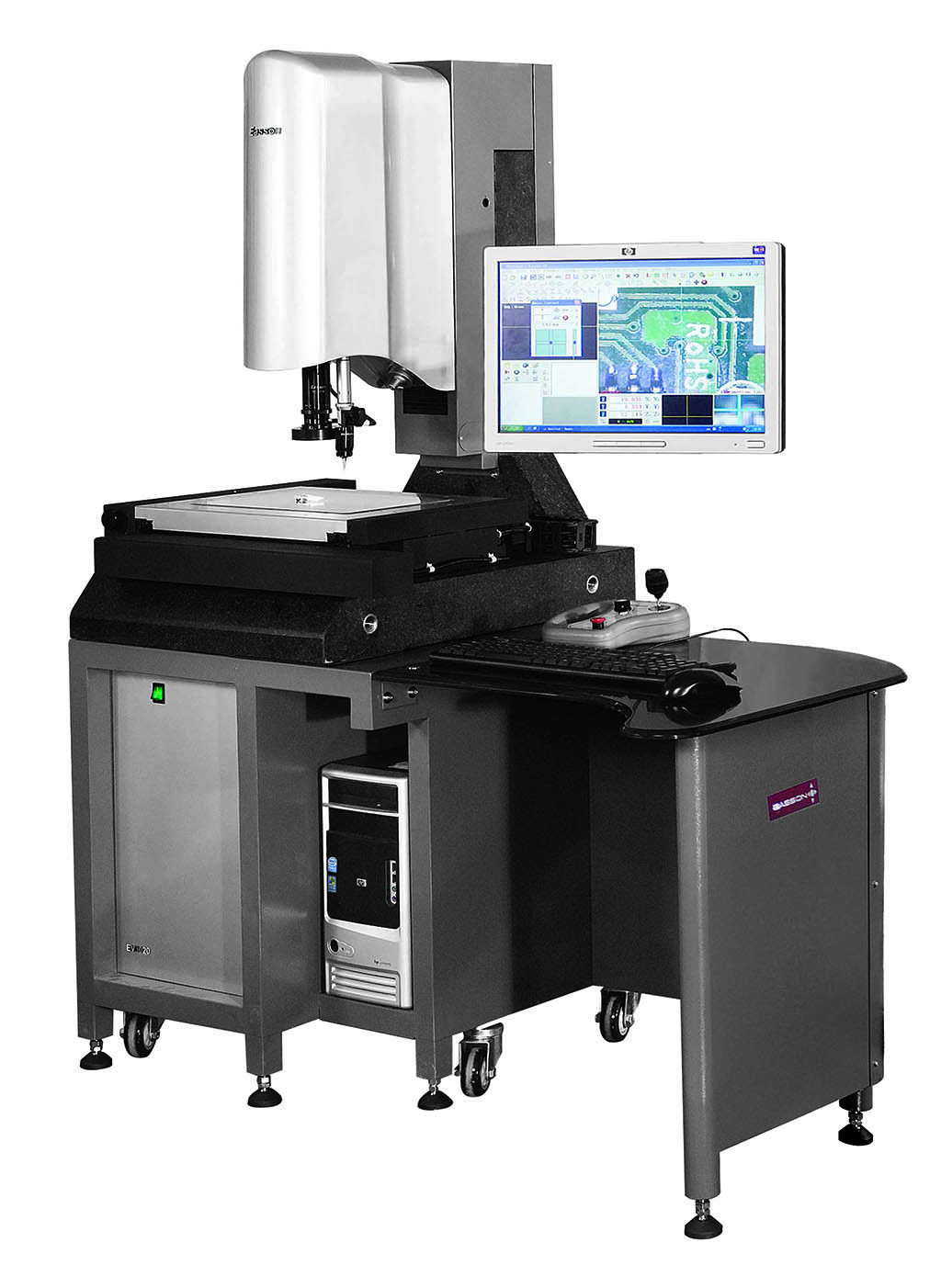

Das automatische visuelle Messsystem der CNC-Serie SPARTAN ist speziell für wiederholte Messungen im großen Maßstab konzipiert; es ist schnell, effizient und leistungsstark.
Die 3 Achsen der SP-Serie verwenden das Easson AC-Servomotorsystem, das in der Branche als eines der zuverlässigsten Systeme anerkannt ist, um hohe Geschwindigkeiten und zuverlässige Messungen sicherzustellen.
Bildverarbeitungsmessgeräte werden häufig zur Bestimmung der Maßgenauigkeit einer Vielzahl von Gegenständen eingesetzt, darunter verschiedene Metalle, Mobilgeräte, wissenschaftliche Werkzeuge, elektronische Komponenten, Hardware und Kunststoffe. Diese Maschinen sind entscheidend für die genaue Messung von Präzisions-Metallstanzplatten, Siebdruckplatten, Acrylplatten, LCP-Folien, Leiterplatten, LCD-TFTs, Glasabdeckungsplatten, TP und Rahmen für sehr große LCDs sowie Stanz- und Hintergrundbeleuchtungsmodulbaugruppen. Darüber hinaus erleichtern sie zusätzliche Messaufgaben beim Reverse Engineering, bei Grafikdesign und -entwicklung, Zeichnungsänderungen und Laborauswertungen.
Produktvorteile:
Arbeitsprinzip
Wenn ein Werkstück auf den Arbeitstisch gelegt wird, wird sein Bild erfasst und durch Durchstrahlung oder Reflexion der Beleuchtung des Geräts auf den Computer übertragen. Anschließend kann der Benutzer mithilfe von Softwarefunktionen wie Video, Messung zusammen mit der Verschiebung des Arbeitstisches und Koordinatenerfassung Messungen wie Punkte, Linien und Oberflächen am Werkstück vornehmen.
Technische Spezifikation
| Modell | SP-3020 | SP-4030 | SP-6050 |
| Messweg (mm) | 300 x 200 x 200 | 400 x 300 x 250 | 600 x 500 x 300 |
| Gesamtabmessungen (mm) | 1200 x 720 x 1600 | 1250 x 900 x 1600 | 1350 x 1000 x 1850 |
| Größe des Arbeitstischglases (mm) | 339 x 239 x 10 | 439 x 339 x 12 | 648 x 548 x 18 |
| Gewicht (kg) | 280 | 410 | 1700 |
| Max. Tischbelastung (kg) | 30 | 30 | 30 |
| Messgenauigkeit (μm) | 1,5+L/200 | 2+L/150 | |
| Wiederholbarkeit( μm ) | 2 | ||
| Vergrößerung | Optische Vergrößerung 0,7-4,5X, Bildvergrößerung 20-125X | ||
| Achsenanzeigeauflösung | 0,00001 mm (0,01 μm) | ||
| Lichtsystem | Acht Bereiche nach oben Lichtquelle mit zwei Laser-Positionierungssystem | ||
| Betriebsmodell | Automatisch, Steuerung per Maus, Joystick oder Tastatur | ||
| Linse | Automatischer Zoom, automatischer Fokus, optisches Koaxialobjektiv | ||
| Vision-System | Hochauflösende SONY CMOS Global Shutter Kamera | ||
Eigenschaften
1. Die drei X-/Y-/Z-Achsen der Absolute Linear Scale werden unabhängig voneinander erforscht und entwickelt, mit einer Auflösung von bis zu 0,01 μm
2. F3 Hochpräzises Closed-Loop-Autozoomobjektiv.
3. Der speziell entwickelte Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann die Nachteile der instabilen USB-Übertragung beheben.
4. Hochauflösender SONY CMOS-Sensor des Bildprozessors sorgt für ein klares Bild ohne Verschmieren.
5. Die Aufwärtslichtquelle verwendet ein in acht Bereiche unterteiltes, unabhängig steuerbares Beleuchtungssystem und das Leuchtelement verwendet eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern.

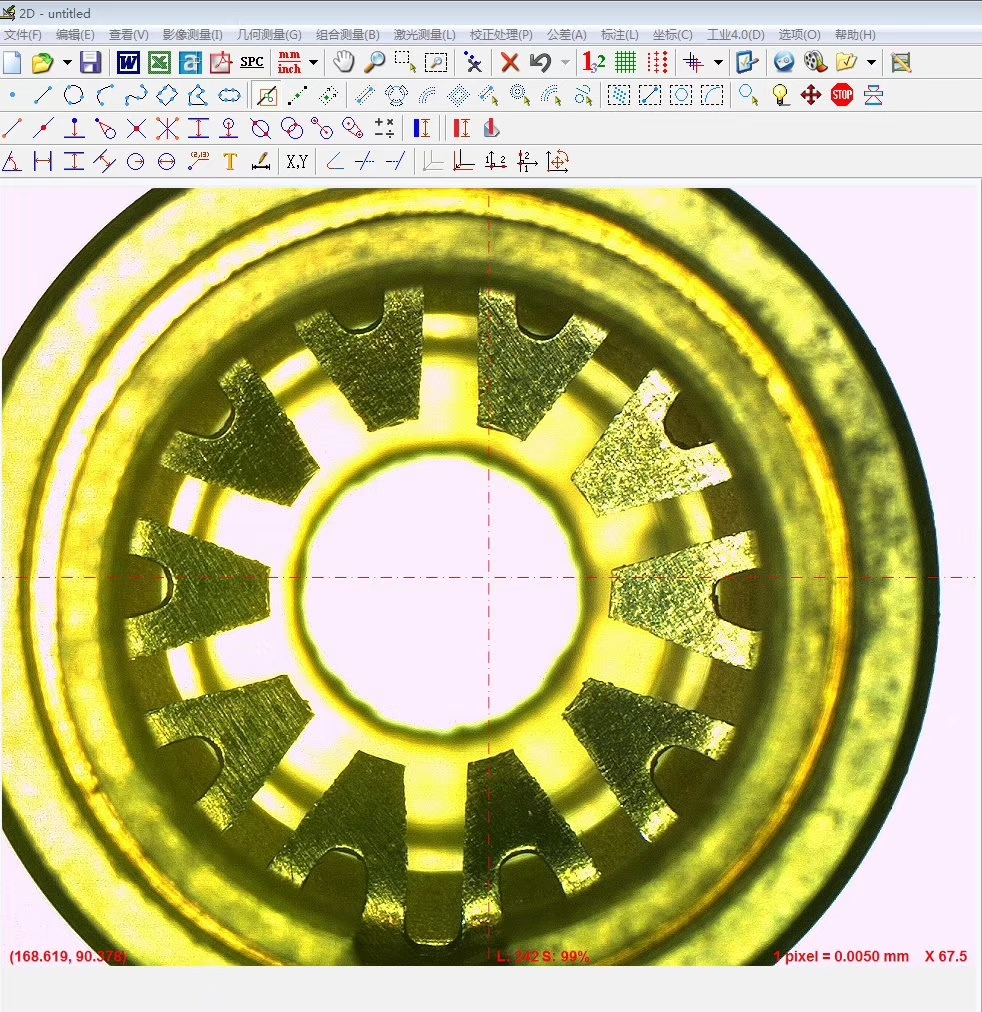

6. Unabhängig entwickelte multifunktionale 2D- und 3D-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.
F3 Hochpräzises Closed Loop Auto-Zoom-Objektiv
Objektiveigenschaften:
1. 3 Millionen Pixel hochauflösendes Objektiv
2. Die vollständig geschlossene Servosteuerung eliminiert Getriebelücken und verbessert die Wiederholgenauigkeit der Maschine erheblich.
3. Verwenden Sie das hochpräzise und hochauflösende ringförmige Gitterlineal, das von unserem Unternehmen speziell für das F3-Objektiv entwickelt und konstruiert wurde, um eine vollständige Positionsrückmeldung im geschlossenen Regelkreis zu ermöglichen.
4. Das F3-Objektiv verfügt über eine koaxiale Lichtquelle, um das Problem der unzureichenden Beleuchtung bei der Messung tiefer Löcher zu lösen.
5. Vollständig geschlossene Servo-Positionsrückmeldung für vollautomatische Fokussierung
Drei Achsen der SPARTAN-Maschine verwenden das AC-Servomotorsystem, das in der Branche als eines der zuverlässigsten Systeme anerkannt ist, um hohe Geschwindigkeiten und zuverlässige Messungen zu gewährleisten.
21 Aufträge Volumetrische Kompensation

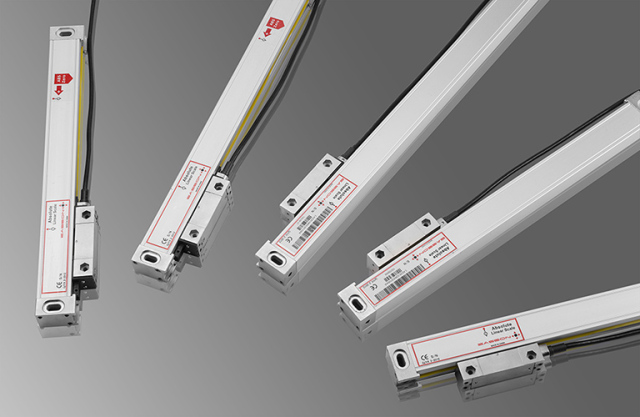

Die Easson Vision-Messmaschine wird mit dem Netzwerksteuerungssystem der AR-Serie verwendet, das eine volumetrische Kompensation von 21 Ordnungen umfasst. Dank der ultraschnellen linearen Encoder-Ablesung und dem integrierten EAD (Absolutskalen-Decoder) kann das System der AR-Serie unsere hochpräzise absolute Skala AS-80 verwenden und bietet so hochgenaue und hochauflösende Messungen.
2D / 3D M Mehrfach Messung
Optische Messgeräte können mit dem hochpräzisen Tastkopf von Renishaw aus Großbritannien für 2D-/3D-Mehrfachmessungen zusammenarbeiten. Funktionsmerkmale: Höhenmessung, Ebenenmessung, Kugelmessung, Zylindermessung, Kegelmessung, Messung des Innenkreises, Messung des Innenzylinders usw.
Über uns - Easson
Bei Easson begann unsere Reise mit einer Leidenschaft für Präzision und Innovation im Bereich der Messtechnik. Gegründet mit dem Anspruch, Spitzenleistungen zu erbringen, haben wir uns zu einem führenden Anbieter hochwertiger optischer Messsysteme entwickelt. Unsere hochmodernen Produkte sind darauf ausgelegt, die vielfältigen Anforderungen verschiedener Branchen zu erfüllen und Genauigkeit, Zuverlässigkeit und Effizienz zu gewährleisten.
Unser Team engagierter Fachleute arbeitet unermüdlich an der Entwicklung hochmoderner Technologien, die es Unternehmen ermöglichen, ihre Qualitätskontrollziele zu erreichen. Wir glauben an kontinuierliche Verbesserung und streben danach, die Erwartungen unserer Kunden zu übertreffen.
Unsere Geschichte
Eassons Geschichte ist geprägt von Engagement für technologischen Fortschritt und Kundenzufriedenheit. Im Laufe der Jahre haben wir in Forschung und Entwicklung investiert, was zu einer Reihe von Produkten geführt hat, die neue Maßstäbe in der Branche setzen. Unsere Bildmesssysteme werden von führenden Unternehmen weltweit eingesetzt, ein Beweis für unser unermüdliches Engagement für Qualität und Innovation.
Unsere Aufgabe
Unsere Mission ist es, innovative und zuverlässige Messlösungen bereitzustellen, die die Produktivität und Produktqualität unserer Kunden steigern. Wir wollen an der Spitze der Messtechnik stehen und die Grenzen des Möglichen kontinuierlich erweitern.
Warum uns wählen?
Wenn Sie sich für Easson entscheiden, entscheiden Sie sich für einen Partner, der sich Ihrem Erfolg verschrieben hat. Unsere Produkte sind anwenderorientiert konzipiert und bieten intuitive Schnittstellen, eine robuste Konstruktion und unübertroffene Präzision. Wir legen Wert darauf, außergewöhnlichen Kundensupport zu bieten und sicherzustellen, dass unsere Kunden die bestmöglichen Lösungen für ihre Messanforderungen erhalten.
Entdecken Sie unsere Produktpalette und erfahren Sie, wie Easson Ihnen helfen kann, Ihre Qualitätskontrollziele zu erreichen. Begleiten Sie uns auf unserem Weg der Innovation und Exzellenz.
Weitere Informationen finden Sie unter „Über uns“ von Easson.
FAQ
1. Wer wir sind?
Easson ist ein Hersteller, der Präzisionsmessgeräte entwickelt und fertigt, z. B. CNC-Bildmesssysteme, optische Profilprojektoren, digitale Anzeigesysteme (DRO), CNC-Linearencoder-Glasmaßstäbe.
2. Wie können wir Qualität garantieren?
Wir implementieren das Total Quality Management (TQM)-System seit mehr als 20 Jahren in unserer Fabrik in China. Strenge Kontrolle der Produktionsprozesse und Qualitätsaufzeichnungen sowie Schulung der Mitarbeiter, auch Alterungstests der Produkte usw. All dies soll sicherstellen, dass die Qualitätssicherung in allen Produktionsprozessen stets umgesetzt wird.
3. Wie kann die Maschine eine hochgenaue Messung erreichen?
a) Absoluter Linearencoder mit hoher Auflösung 0,01 Mikrometer
b) F3 Hochpräzises Closed-Loop-Autozoomobjektiv mit Koaxiallicht.
c) Hochauflösender SONY CMOS-Sensor des Bildprozessor-CCD
d) Eingebaute volumetrische Kompensation 21 Ordnungen
4. Gewährleistung:
Für alle von uns angebotenen Produkte gilt eine Haltbarkeit von 13 Monaten (ab Versanddatum).
5. Technischer Support:
Wir verfügen über ein professionelles technisches Supportteam für das After-Sales-Service-System. Wenn Sie technische Probleme haben, zögern Sie bitte nicht, uns zu kontaktieren.
6. Zahlung:
Standardmäßig erfolgt die Zahlung zu 100 % per T/T vor dem Versand. Wenn Sie andere Zahlungsbedingungen wünschen, kontaktieren Sie uns bitte.
