| Name: | Automatische Messmaschine | Stichwort: | Automatisches Messsystem |
|---|---|---|---|
| Messgenauigkeit: | (2+L/150)um | Messweg: | 600x500x300 mm |
| CCD: | Hochauflösende 1/2'' CMOS-Kamera | Encoderauflösung: | 0,01 μm absolute Skala |
| Betriebsmodell: | Automatisch | Wiederholbarkeit: | ±2 μm |
Produkteinführung
Das Bildmesssystem der SPARTAN-Serie wurde speziell für umfangreiche, sich wiederholende Messaufgaben entwickelt und bietet schnelle, effiziente und robuste Funktionalität. Die drei Achsen der SP-Serie nutzen das Easson AC-Servomotorsystem, das in der Branche für seine Zuverlässigkeit bekannt ist und schnelle und zuverlässige Messungen gewährleistet.
Es wird häufig zur Messung der Maßgenauigkeit in verschiedenen Bereichen der Luft- und Raumfahrt, bei Mobiltelefonen, in der wissenschaftlichen Forschung und Lehre, in der Elektronik, Hardware und im Kunststoffbereich, bei Präzisions-Metallstanzplatten, Siebdruckplatten, Acrylplatten, LCP-Folien, Leiterplatten, LCDTFTs, Glasabdeckungsplatten, TP, Rahmen von ultragroßen LCDs, beim Stanzen, in Hintergrundbeleuchtungsmodulgruppen sowie für Zusatzmessungen wie Reverse Engineering, grafische Forschung und Entwicklung, Design, Zeichnungsbearbeitung, Laborprüfung usw. verwendet.
Technische Spezifikation
| Modell | SP-3020 | SP-4030 | SP-6050 |
| Messweg (mm) | 300x200x200 | 400x300x250 | 600x500x300 |
| Gesamtabmessungen (mm) | 1200 x 720 x 1600 | 1250 x 900 x 1600 | 1350 x 1000 x 1850 |
| Größe des Arbeitstischglases (mm) | 339x239x10 | 439x339x12 | 648 x 548 x 18 |
| Gewicht (kg) | 280 | 410 | 1700 |
| Max. Tischbelastung (kg) | 30 | 30 | 30 |
| Messgenauigkeit (μm) | 1,5+L/200 | 2+L/150 | |
| Wiederholbarkeit( μm ) | 2 | ||
| Vergrößerung | Optische Vergrößerung 0,7-4,5X, Bildvergrößerung 20-125X | ||
| Achsenanzeigeauflösung | 0,00001 mm (0,01 μm) | ||
| Lichtsystem | Acht Bereiche nach oben Lichtquelle mit zwei Laser-Positionierungssystem | ||
| Betriebsmodell | Automatisch, Steuerung per Maus, Joystick oder Tastatur | ||
| Linse | Automatischer Zoom, automatischer Fokus, optisches Koaxialobjektiv | ||
| Vision-System | Hochauflösende SONY CMOS Global Shutter Kamera | ||
Eigenschaften

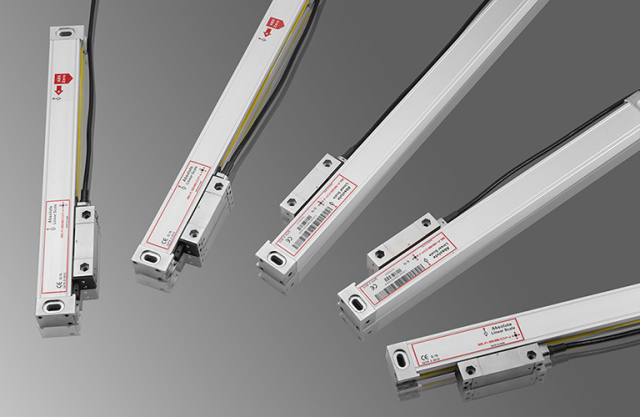

1. Die drei X-/Y-/Z-Achsen der Absolute Linear Scale werden unabhängig voneinander erforscht und entwickelt, mit einer Auflösung von bis zu 0,01 μm
2. F3 Hochpräzises Closed-Loop-Autozoomobjektiv.
3. Der speziell entwickelte Bewegungscontroller des Vision-Messgeräts mit Ethernet-Übertragung, einem effizienten und zuverlässigen System, kann die Nachteile der instabilen USB-Übertragung beheben.
4. Hochauflösender 1/2-Zoll-CMOS-Sensor des Bildprozessors sorgt für ein klares Bild ohne Verschmieren.

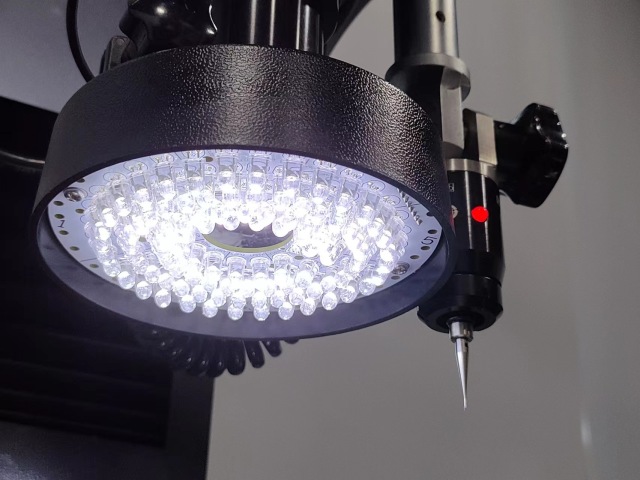

5. Die Aufwärtslichtquelle verwendet ein in acht Bereiche unterteiltes, unabhängig steuerbares Beleuchtungssystem und das Leuchtelement verwendet eine LED mit geringer Dämpfung, um die Lebensdauer zu verlängern.
6. Unabhängig entwickelte multifunktionale 2D- und 3D-Messsoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.
Produkte
F3 Hochpräzises Closed Loop Auto-Zoom-Objektiv
Kombinieren Sie mit der hochpräzisen, hochauflösenden Ringskala, die von Eassons F3-Objektiv entwickelt und entworfen wurde, vollständiges Closed-Loop-Positionsfeedback,
Der durch den Zahnradspalt verursachte Bildwiederholungsfehler wird eliminiert, um die Wiederholbarkeit der Gesamtmessung zu verbessern.
Die drei Achsen der SPARTAN-Serie verwenden das AC-Servomotorsystem, das in der Branche als eines der zuverlässigsten Systeme anerkannt ist, um hohe Geschwindigkeiten und zuverlässige Messungen zu gewährleisten.
Darüber hinaus ist die Auflösung der Ringgitterskala 20-mal höher als die des Zoomobjektivs der vorherigen Generation.
21 Aufträge Volumetrische Kompensation
Die Easson Vision-Messmaschine wird mit dem Netzwerksteuerungssystem der AR-Serie verwendet, das eine volumetrische Kompensation von 21 Ordnungen umfasst. Dank der ultraschnellen linearen Encoder-Ablesung und dem integrierten EAD (Absolutskalen-Decoder) kann das System der AR-Serie unsere hochpräzise absolute Skala AS-80 verwenden und bietet so hochgenaue und hochauflösende Messungen.
