| Stichwort: | 2D-Messsystem | Name: | Visuelle Messmaschine |
|---|---|---|---|
| Bewerben für: | Maschinen-, Optik- und Prüfabteilung | Betrieb: | Dreiachsiges Handbuch |
| Bildschirmauflösung: | 0,5 μm | Genauigkeit: | (3+L/200)µm |
| Stromversorgung: | 220 V 50 Hz | Messbereich: | 250 x 150 x 150 mm |
Produkteinführung
Die Videomesssysteme sind präzise und effiziente berührungslose optische Messwerkzeuge. Sie bestehen aus verschiedenen Komponenten, darunter einer Farb-CCD-Kamera und einem Adapter, einem Zoomobjektiv, einem Linearencoder, einem hochpräzisen Arbeitstisch, einem elektronischen Motor, einem PC und einem Monitor.
Die 2D-Messsoftware kann die Helligkeit von 8 Lichtquellenbereichen steuern. Word- und Excel-Berichte werden sofort ausgegeben, DXF-Zeichnungen werden schnell eingegeben. Dies verbessert die Arbeitseffizienz des Bedieners und senkt die Personalkosten des Unternehmens deutlich.
Es wird hauptsächlich im 2D-Messbereich eingesetzt, wie etwa bei Leiterplatten, Handy-Armaturen, Linkern, Maschinenarmaturen, Präzisionsvorrichtungen, und es kann auch in Videolösungen die Höhe messen.
Technische Spezifikation
| Modellname | C-2515 | C-3020 | C-4030 |
| Messbereich (mm) | 250 × 150 × 150 | 300 x 200 x 200 | 400 x 300 x 250 |
| Gesamtabmessungen (mm) | 1000 × 600 × 1400 | 1200 x 720 x 1600 | 1200 x 720 x 1600 |
| Größe des Arbeitstischglases (mm) | 289 x 189 x 10 | 339 x 239 x 10 | 439 x 339 x12 |
| Gewicht (kg) | 170 | 280 | 410 |
| Max. Tischbelastung (kg) | 20 | 20 | 20 |
| Meßgenauigkeit | (3+L/200) μm | ||
| Wiederholbarkeit | 0,002 mm | ||
| Vergrößerung | Optische Vergrößerung 0,7-4,5X, Bildvergrößerung 20-125X | ||
| Encoder-Auflösung | 0,5 μm | ||
| Lichtsystem | Acht Bereiche nach oben Lichtquelle mit zwei Laser-Positionierungssystem | ||
| Betriebsmodus | XYZ-Achsenhandbuch | ||
| Linse | Manuelles optisches Objektiv | ||
| Vision-System | Hochauflösende 1/2 CMOS Global Shutter Kamera | ||
Eigenschaften
1. Drei Achsen des Absoluter Linearencoder wurde von Easson entwickelt, mit einer Auflösung von bis zu 0,5 Mikrometer
2. Hochpräzise manuelle optische Linse.
3. Bildverarbeitung mit hochauflösendem 1/2-CMOS-Sensor, damit das Bild klar und ohne Verschmieren ist.

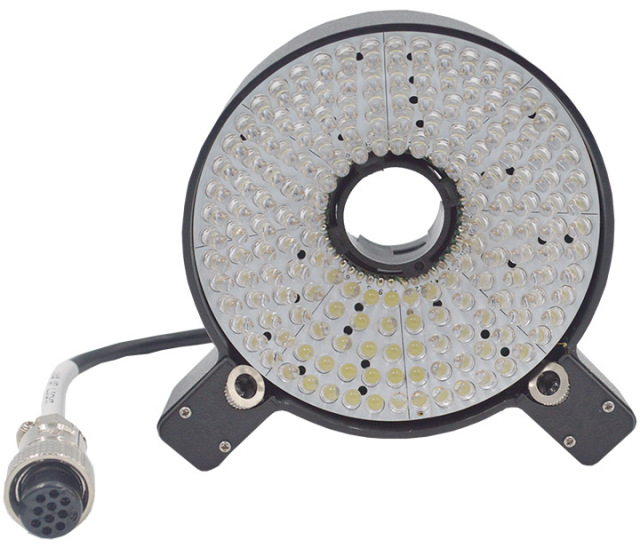

4. Die Oberflächenlichtquelle verwendet ein in acht Bereiche unterteiltes, unabhängig gesteuertes Beleuchtungssystem und das Leuchtelement verwendet eine LED mit geringer Dämpfung für eine lange Lebensdauer.
5. Die unabhängig entwickelte, vielseitige 2D-Messsoftware von Easson bietet leistungsstarke Funktionen, mit denen Messergebnisse in DXF, Word, Excel, PDF und andere Formate exportiert werden können.
Produkte

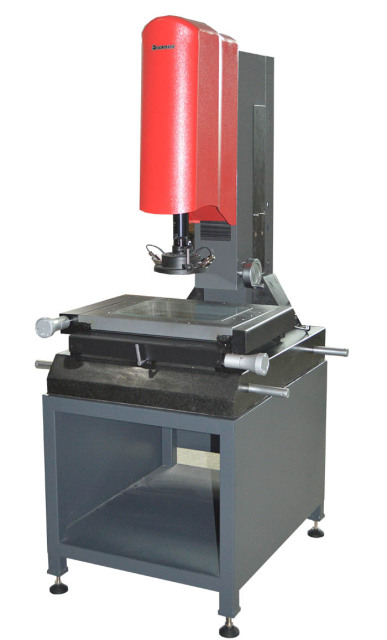

Das Easson-Videomessgerät wird vollständig im eigenen Unternehmen entwickelt und hergestellt. Alle wesentlichen Komponenten des Bildmessgeräts, einschließlich Gitterlinearencoder, Objektiv, Bewegungssteuerungssystem und Messsoftware, werden von unserem Unternehmen unabhängig entwickelt und hergestellt.
VMM verwendet hochpräzisen Marmor als Halterung des Maschinenkörpers, gekoppelt mit einem hochpräzisen Tisch. Die XYZ-Achse ist mit einem optischen linearen Skalenmesssystem mit einer Auflösung von 0,5 Mikron ausgestattet. Die XYZ-Achse hat eine Messgenauigkeit von (3 + L / 200) μm.
2D / 3D Mehrfachmessung
Die Bildverarbeitungsmessgeräte der drei Serien von Easson können mit dem hochpräzisen Tastkopf von Renishaw aus Großbritannien für 2D-/3D-Mehrfachmessungen zusammenarbeiten. Die 3D-Messung des Tastkopfs kann mit der 2D-Messung des Bildverarbeitungssystems kombiniert werden. Das gleiche Koordinatensystem wird in perfekter und einfacher Kombination für 2D-/3D-Messungen verwendet.
FAQ
F: Wann kann ich den Preis für die Ersatzteile für die Bildverarbeitungsmessgeräte erfahren?
A. Innerhalb eines Tages nach Erhalt der Anfrage. Wenn Sie das Angebot dringend benötigen, rufen Sie uns bitte an oder teilen Sie uns dies per E-Mail mit, damit wir Ihre Anfrage vorrangig behandeln können.
F: Wie steht es mit dem Betrieb der 2D-Software?
A. Easson 2D-Messsoftware mit einem benutzerfreundlichen Fenster mit mehreren Funktionen, gibt Messergebnisse zum Vergleich an allgemeine CAD-Software aus.
F: Welchen Vorteil bietet die absolute lineare Skala?
A. Es gibt drei Hauptpunkte:
1. Hohe Präzision : Der Easson VMM Linear Encoder verwendet die absolute Linearskala der AS-Serie und erreicht eine Genauigkeit von ± 2 μm über die Gesamtlänge, ohne Spiel und mit deutlich reduzierten Linearfehlern, was eine verbesserte Messgenauigkeit gewährleistet.
2. Hochauflösende Lesepositionsdaten : Die absolute lineare Skala der Serie AS-80 kann einen seriellen CPE-Bus-Kommunikationsanschluss mit einer Auflösungsskala von 0,01 μm verwenden, um die Positionsdaten bei hoher Vergrößerung zu lesen (Bildpixelgröße weniger als 1 μm), wodurch die Messgenauigkeit bis zur theoretischen Grenze von 1 Pixel erheblich verbessert werden kann.
3. Bequemlichkeit : Für den Bediener ist es sehr einfach, den Ursprungsreferenzpunkt zu finden. Verschieben Sie die Position einfach um etwa 20 mm, und die VMM-Maschinenkoordinaten bleiben immer an derselben Stelle.
