| Name: | Bildverarbeitung | Stichwort: | Bildverarbeitungsmessgerät |
|---|---|---|---|
| Messbereich: | 250x150x150 mm | Anwendung: | Industrielle Inspektion |
| Betriebsmodus: | XYZ-Achsen-Handbuch | Auflösung: | 0,5 Mikron |
| Genauigkeit: | (3+L/200)µm | Stromversorgung: | 220 V 50 Hz |

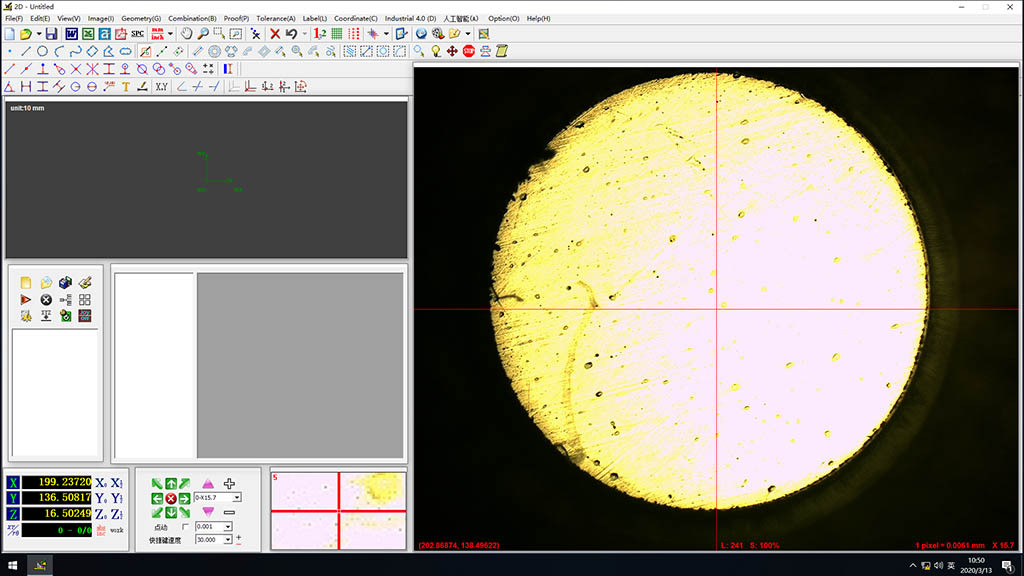

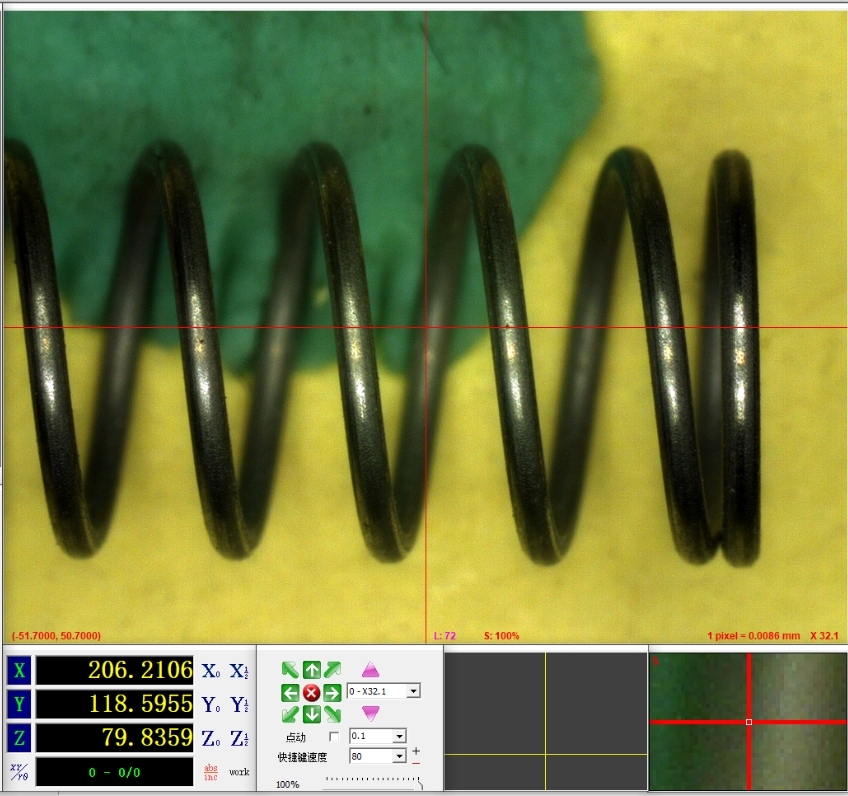

Manuelles C2515 Videomesssystem mit manuellem Zoomobjektiv zur Inspektion
Funktionen der VMM-Maschine:
Technische Spezifikation
| Modell | 2515 | 3020 | 4030 |
| Messbereich (mm) | 250×150×150 | 300x200x200 | 400x300x250 |
| Gesamtabmessungen (mm) | 1000×600×1400 | 1200 x 720 x 1600 | 1200 x 720 x 1600 |
| Größe des Arbeitstischglases (mm) | 289x189x10 | 339x239x10 | 439x339x12 |
| Gewicht (kg) | 170 | 280 | 410 |
| Max. Tischbelastung (kg) | 20 | 20 | 20 |
| Messgenauigkeit (μm) | 3+L/200 | ||
| Wiederholgenauigkeit (mm) | 0,002 | ||
| Vergrößerung | Optische Vergrößerung 0,7-4,5X, Bildvergrößerung 20-125X | ||
| Achsenanzeigeauflösung | 0,5 μm | ||
| Lichtsystem | Acht Bereiche nach oben Lichtquelle mit zwei Laser-Positionierungssystem | ||
| Betriebsmodell | XYZ-Achsenhandbuch | ||
| Linse | Manuelle optische Linse | ||
| Vision-System | Hochauflösende SONY CMOS Global Shutter Kamera | ||
Produktdetails
Das Videomessgerät von Easson wird vollständig unabhängig entwickelt und hergestellt. Alle wichtigen Teile des Bildmessgeräts, wie Gitterlinearencoder, Objektiv, Bewegungssteuerungssystem, Messsoftware usw. werden von unserem Unternehmen unabhängig entwickelt und hergestellt.
VMM verwendet hochpräzisen Marmor als Halterung des Maschinenkörpers, gekoppelt mit einem hochpräzisen Tisch. Die XYZ-Achse ist mit einem optischen linearen Skalenmesssystem mit einer Auflösung von 0,5 Mikron ausgestattet. Die XYZ-Achse hat eine Messgenauigkeit von (3 + L / 200) μm.
Leistungsstarkes optionales Messzubehör
1. Höhenmessung: Berühren Sie mit der Sonde eine Standardebene und viele andere Messebenen. Das Programm ermittelt automatisch den Höhenunterschied zwischen den Messebenen und der Standardebene.
2. Ebenenmessung: Berühren Sie mindestens drei Punkte in der Messebene und klicken Sie zum Beenden mit der rechten Maustaste. Anschließend können Sie die Neigung und Ebenheit dieser Ebene ermitteln.
3. Kugelmessung: Berühren Sie mit der Sonde gleichmäßig drei Punkte auf dem Teil mit dem größeren Durchmesser der Messkugel und berühren Sie dann die Oberseite der Messkugel.
4. Zylindermessung: Berühren Sie drei Punkte rund um den Zylinder auf gleicher Höhe, berühren Sie dann drei weitere Punkte auf unterschiedlicher Höhe. Schließlich erhalten Sie den Radius und die Neigung des Zylinders.
5. Kegelmessung: Berühren Sie drei Punkte rund um den Kegel auf gleicher Höhe und dann drei weitere Punkte auf unterschiedlicher Höhe. Schließlich erhalten Sie den Radius und die Neigung dieses Kegels.
6. Kreismessung: Berühren Sie mit der Sonde mindestens drei Punkte des Messobjekts gleichmäßig, beenden Sie mit einem Rechtsklick und messen Sie anschließend einen inneren Kreis.
