| Name: | Digitale Anzeige für Mini-Drehmaschinen | Stichwort: | Mini-Drehmaschine Dro |
|---|---|---|---|
| Funktion: | Fräsen, Drehen, Schleifen | Material: | Aluminium |
| Garantie: | 13 Monate | Bildschirmauflösung: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Stromversorgung: | 110 V / 220 V | Ausgangssignal: | TTL |
Produkteinführung

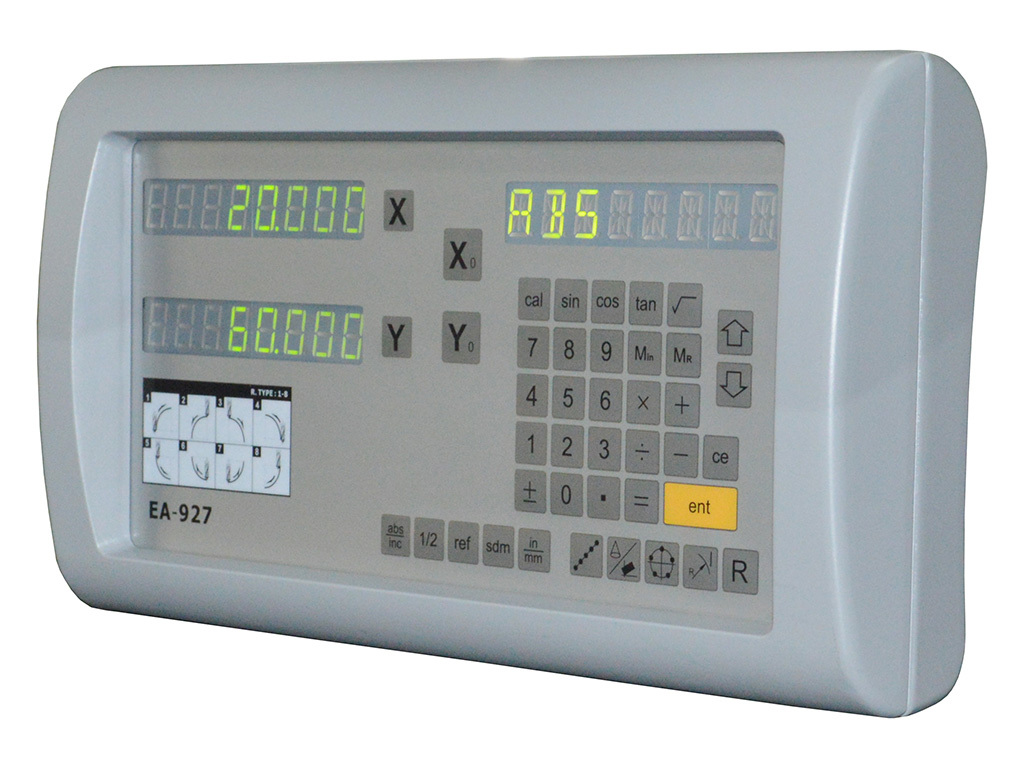

EA-927 ist das neue digitale Anzeigesystem mit All-in-One-Funktion von Easson, das im Jahr 2020 auf den Markt kommt. Es handelt sich um eine praktische, multifunktionale optische Digitalanzeige mit linearer Skala, die bei verschiedenen Werkzeugmaschinen wie Fräs-, Dreh-, Schleif- und Bohrmaschinen usw. eingesetzt wird.
Funktionsprinzip
Die Digitalanzeige ist eine Art Anzeige, die über einen Analog-Digital-Wandler verfügt und den Wert der Messgröße in Dezimalzahlen anzeigt. Sie ist mit verschiedenen Sensoren und Spendern abgestimmt, um verschiedene Parameter anzuzeigen. Die digitale Anzeige bietet die Vorteile hoher Präzision, voller Funktion, hoher Geschwindigkeit, starker Entstörungsfähigkeit, geringer Größe, geringem Stromverbrauch und intuitiver Ablesung.
Merkmale
Linearer Leistungstransformator mit extrem niedriger Temperatur
Die Stromversorgung aller digitalen Anzeigedisplays von Easson verwendet einen linearen Leistungstransformator und einen Leistungsfilter. Dadurch bestehen unsere Produkte die Störfestigkeits- und EMV-Tests.
EMV-Prüfung
Alle Digital Readout-Produkte von Easson müssen die EMV-Standardspezifikation erfüllen. Daher verfügen wir über einen kompletten Satz von EMV-Test-ESD-Immunitätstestern für die EMV-Prüfung.
Easson DRO entspricht den relevanten Normen zur elektromagnetischen Verträglichkeit (EMV) wie folgt:
IEC61000-4-2/GB/T 17799-2: Immunität gegen elektrostatische Entladung (Kontaktentladung 6000 V, Luftentladung 8000 V)
IEC61000-4-4/GB/T 17799-4: Immunität gegen schnelle transiente elektrische Störgrößen (Impulsamplitude 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunität gegen Blitzüberspannungen (Überlagerte Impulsspannungsspitze 2000 V)
Alterungstest
.
Die digitale Anzeigeeinheit von Easson muss einen Alterungstest mithilfe eines 3-Achsen-Signalgenerators durchführen. Stellen Sie sicher, dass alle Zählerstände korrekt sind. Vor dem QC-Verfahren wird außerdem 3 x 24 Stunden lang ein Hochtemperaturtest und ein Belastungstest durchgeführt.
Technische Spezifikation
| Modell | EA-927 | ||
| Achsennummer | 2 Achsen | ||
| Achsenanzeige | 0,1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signaleingang | TTL | ||
| Stromversorgung | AC110 V - 220 V / 50Hz - 60Hz | ||
| Nettogewicht / kg) | 2 | ||
|
Eingangsfrequenz |
2 MB Hz | ||
| Bedienung Tastatur | Leicht zu berührende Tasten | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95 % | ||
| Eingänge | 2 Linearencoder | ||
| EMV-Norm |
IEC61000-4-2 / GB / T 17799-2 |
||
Die grundlegenden Parameter sind wie folgt enthalten:
| Zentrierung (1/2) |
| Metrische / Zoll-Anzeige (mm / Inch) |
| Absolut / Inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Unterdaten) |
| 199 Unterdatum |
| Referenzspeicher (REF) |
| Null |
| Teilkreisdurchmesser (PCD) |
| Linienlochpositionierung (LHOLE) |
| Einfache „R“-Funktion |
| Sanfte „R“-Funktion |
| Lineare Fehlerkompensation |
| Nichtlineare Fehlerkompensation |
| INCL-Funktion |
| Achsengeschwindigkeitsanzeige |

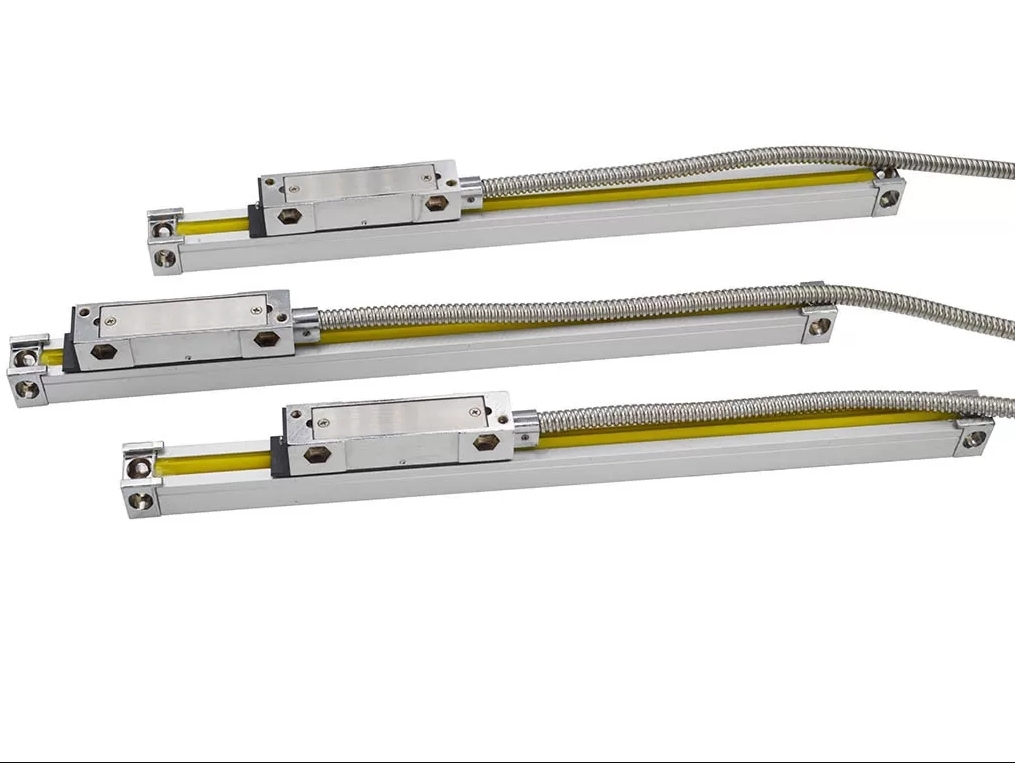

Easson Measurement Technology Ltd. wurde 1995 gegründet und ist ein Hightech-Unternehmen mit mehr als 20 Jahren Erfahrung im Design und in der Herstellung von Präzisionsmessgeräten wie beispielsweise Bildverarbeitungssystemen, Profilprojektoren, DRO (Zählern), linearen Glaslinealen und CNC-Skalen.
Wir sind außerdem eines der wenigen Unternehmen in dieser Branche, das über Einrichtungen zur Herstellung von Mastermasken verfügt. Alle Mastermasken unserer absoluten linearen Gitter werden im eigenen Unternehmen hergestellt und tragen unser eingetragenes Warenzeichen, um illegale Kopien zu verhindern.
