0.1micron LCD Digitalanzeige Dro-Schleifer-optische lineare Encoder

Produktdetails:
Herkunftsort: VRChina
Markenname: Easson
Zertifizierung: CE
Modell-Nr: ES-14B
Zahlungs- und Versandbedingungen:
Mindestbestellmenge: 1 Satz
Verpackungsinformationen: Karton
Lieferzeit: 3 Arbeitstage
Zahlungsbedingungen: T/T
Lieferfähigkeit: 1000 SETS pro Monat
  • 0.1micron LCD Digitalanzeige Dro-Schleifer-optische lineare Encoder
  • 0.1micron LCD Digitalanzeige Dro-Schleifer-optische lineare Encoder
  • 0.1micron LCD Digitalanzeige Dro-Schleifer-optische lineare Encoder
  • 0.1micron LCD Digitalanzeige Dro-Schleifer-optische lineare Encoder
Beschreibung
Name: Easson Dro Stichwort: Glaswaage Dro
Anwendung: Fräse, Drehbank, Schleifmaschine, Bohrmaschine Stromversorgung: 110 V – 220 V, 50 Hz
Sprachen: Chinesisch, Englisch, Deutsch, Spanisch, Italienisch Bildschirmauflösung: 0,1 µm, 0,5 µm, 1 µm, 5 µm
Bruttogewicht: 3,5 kg Ausgangssignal: TTL
Markieren:

Optische Linearencoder mit 0,1 Mikron

,

Optische Linearencoder von Grinder

,

ES 14B Optisches Linearlineal

Optische lineare Encoder DRO mit 1 µm LCD-Digitalanzeige

Produktbeschreibung


Optischer Linearencoder-Waage 2 & 3 Achsen Bohren Fräsen Maschine Drehmaschine Schleifmaschine Positionsskala mit Digitalanzeige

Um es noch benutzerfreundlicher zu gestalten, können die Anzeigenachrichten in einer der folgenden Sprachen eingestellt werden:

1. ENGLISCH, 2. CHINESISCH, 3. DEUTSCH, 4. SPANISCH, 5. ITALIENISCH, 6. PORTUGIESISCH, 7. ARABISCH, 8. TSCHECHISCH, 9. FRANZÖSISCH, 10. HINDI, 11. INDONESISCH, 12. JAPANISCH, 13. KOREANISCH, 14. PERSISCH, 15. RUMÄNIEN, 16. RUSSISCH, 17. SCHWEDEN, 18. THAI, 19. TÜRKISCH, 20. VIETNAMESISCH


Parameter für digitale Anzeigesysteme

Modelltyp ES-14B
Achsennummer 3 Achsen
Achsenanzeige 0,1 μm, 0,5 μm, 1 μm, 5 μm
Signaleingang TTL
Stromversorgung Wechselstrom 110 V bis 220 V
Nettogewicht / kg) 2.5
Eingangsfrequenz 2 MB Hz
Bedienung Tastatur Leicht zu berührende Tasten
Betriebstemperatur 0℃ - 45℃
Lagertemperatur -40℃ - 55℃
Relative Luftfeuchtigkeit ≤ 95 %
Eingänge 2 oder 3 lineare Skalen
EMV-Norm

IEC61000-4-2 / GB / T 17799-2

IEC61000-4-4 / GB / T 17799-4

IEC61000-4-5 / GB / T 17799-5

Alterungstest

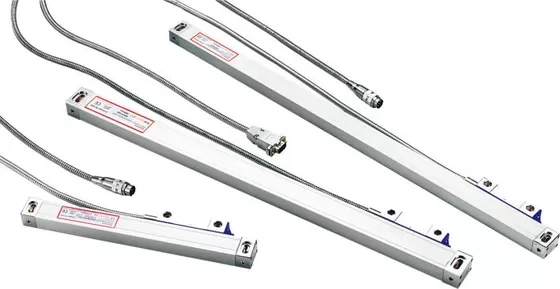

Optischer Linearmaßstab | Linearmaßstab | Optischer Glasmaßstab Spezifikation

VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
Messnormal Glasgitterskala - Teilungsperiode: 20 μm (0,02 mm)
Optisches Erkennungssystem Transmissives Infrarotsystem: Wellenlänge 880 mm
Objektträgerträgersystem Vertikales Stützsystem mit fünf Lagern
Bildschirmauflösung 5 μm 1 μm 5 μm 1 μm 5 μm 1 μm 5 μm 1 μm
Messweg 50-1200 mm Alle 50mm Nicht verfügbar
1300-3000 mm Nicht verfügbar Alle 100mm
Genauigkeit 50-450 mm ±3μm - ±5μm --
500-800 mm ±10 μm ±5 μm ±10 μm ±5 μm --
1050-2000 mm ±10 μm ±5 μm ±10 μm ±5 μm --
1300-3000 mm -- ±10 μm/m
Wiederholbarkeit 2 μm (0,002 mm)
Hysterese 3 μm (0,003 mm)
Schutz Schutzart: IP 53
Stromversorgung Gleichstrom 5 V ± 5 %
Ausgangssignal TTL TTL 422 422 TTL TTL 422 422

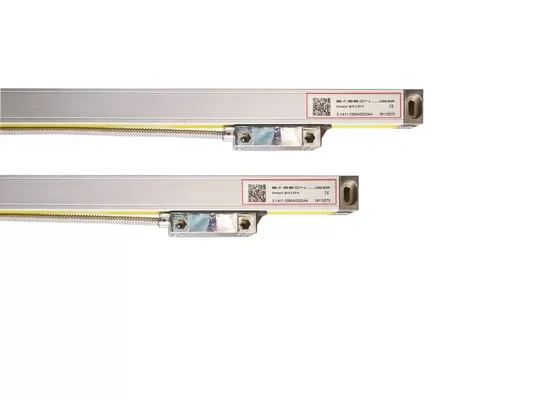

Fortschrittliches optisches Messsystem für lineare Encoder

Der Gleitträger der Skalen der VS/VA-Reihe verwendet ein Design mit fünf Lagern und sechs Federn für den optischen Gitterlinearwandler. Dadurch wird sichergestellt, dass die VA-Skalen nicht durch die Installation beeinträchtigt werden. Die Feder kann den Winkel anpassen, wenn die Installation für den Bediener nicht gut genug für die Ausrichtung ist, sodass eine höhere Genauigkeit als bei einem Lesekopf mit einer Federkonstruktion erreicht werden kann.

DSUB 9PIN

STIFT TTL 422A
Signal Kabel Signal Kabel
1 —— —— A- Gelb
2 0 V Orange 0 V Weiß
3 —— —— B- Rot
4 Masse Masse Masse Masse
5 —— —— R- Schwarz
6 A Gelb A Grün
7 5 V Rot 5 V Braun
8 B Grün B Blau
9 R Braun R Grau

100% Laserkalibrierung


Alle optischen Linearskalen von Easson werden einzeln geprüft und mit unserem hauseigenen Laserinterferometer kalibriert, um sicherzustellen, dass die Messgenauigkeit zu 100 % den Spezifikationen entspricht.
